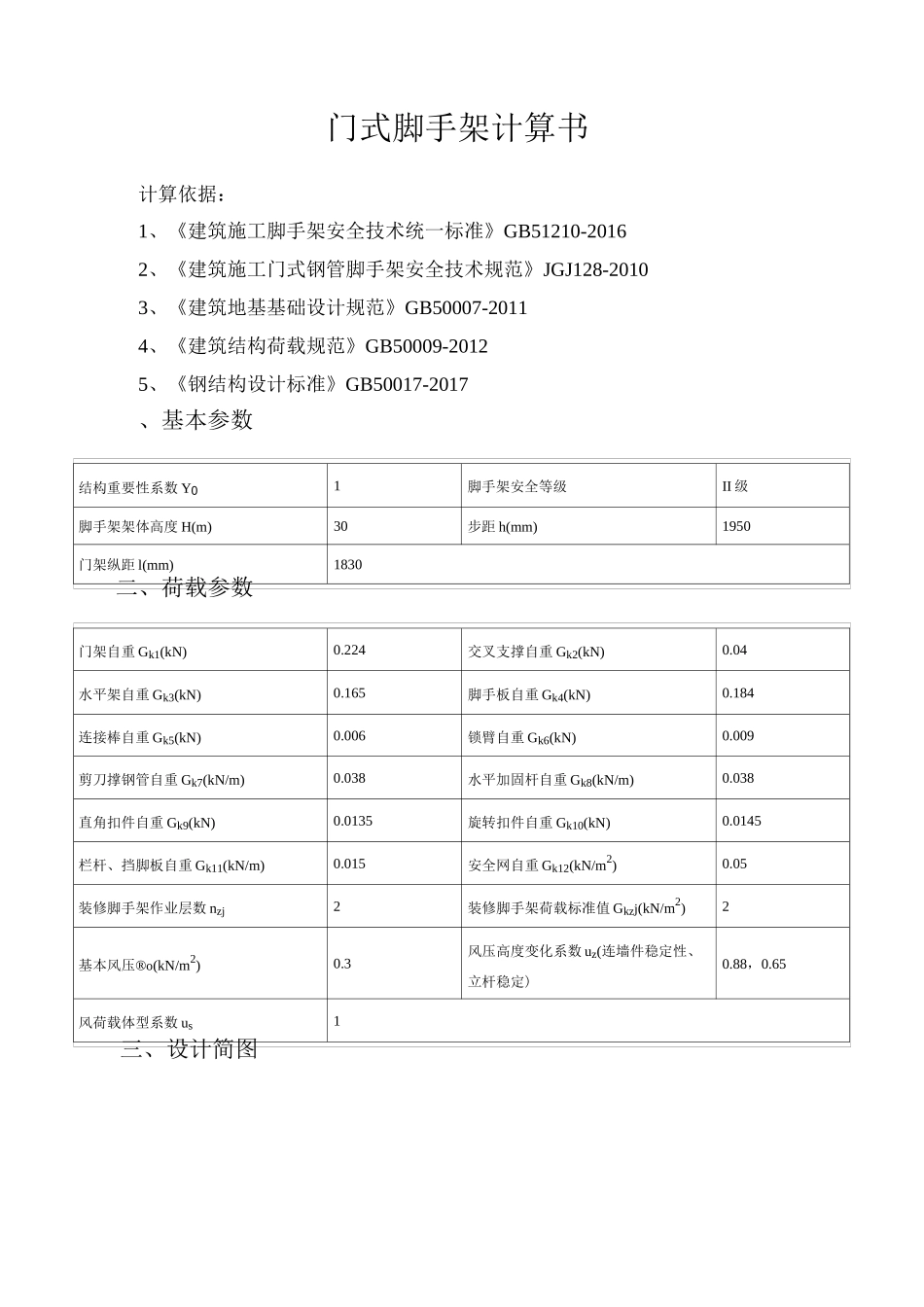

门式脚手架计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20103、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计标准》GB50017-2017、基本参数结构重要性系数 Y01脚手架安全等级II 级脚手架架体高度 H(m)30步距 h(mm)1950门架纵距 l(mm)1830二、荷载参数门架自重 Gk1(kN)0.224交叉支撑自重 Gk2(kN)0.04水平架自重 Gk3(kN)0.165脚手板自重 Gk4(kN)0.184连接棒自重 Gk5(kN)0.006锁臂自重 Gk6(kN)0.009剪刀撑钢管自重 Gk7(kN/m)0.038水平加固杆自重 Gk8(kN/m)0.038直角扣件自重 Gk9(kN)0.0135旋转扣件自重 Gk10(kN)0.0145栏杆、挡脚板自重 Gk11(kN/m)0.015安全网自重 Gk12(kN/m2)0.05装修脚手架作业层数 nzj2装修脚手架荷载标准值 Gkzj(kN/m2)2基本风压®o(kN/m2)0.3风压高度变化系数 uz(连墙件稳定性、立杆稳定)0.88，0.65风荷载体型系数 us1三、设计简图落地门架—门架简图~~=~~=~~=~~I】落地门架」门架平面图四、门架稳定性计算门架型号MF1219(①48X3.5)水平架设置2 步 1 设脚手板设置2 步 1 设剪刀撑设置4 步 4 跨剪刀撑钢管类型①48X3.5水平加固杆设置4 步 1 设水平加固杆类型①48X3.51、荷载计算每米高度脚手架构配件自重产生的轴向力标准值：NGki=(Gki+Gk2x2+Gk3xl/2+Gk4x2xl/2+Gk5X2+6*6 乂2)/h=(0.224+0.040X2+0.165x1/2+0.184x2x1/2+0.006X2+0.0090x2)/1.950=0.308kN/m1/2 表示水平架设置 2 步 1 设1/2 表示脚手板设置 2 步 1 设每米高度脚手架附件重产生的轴向力标准值1-rESiUUdt*卜*4-^!*!E-ttti—铜 7-it™WFiB-mffiuntfiU-*SPmwhi3-«hi4_^14NGk2=(Gk7xl/cosad/4+Gk8xlxl/4+Gkg/4+Gki°x4/4+6 闊凶+G^xlxh)/h=(0.038x1.830/0.684x2/4+0.038x1.830x1/4+0.014/4+0.015x4/4+0.015x1.830+0.050x1.830x1.950)/1.950=0.l5kN/m1/4 表示水平加固杆 4 步 1 设各施工层施工荷载产生的轴向力标准值：NQk=(nzjxQkzj)xbxl=(2x2)x1.2x1.83=8.784kN门架宽度 b,见门架型号编辑风荷载标准值：g=U 沖 x®=0.65x1x0.3=0.195kN/m2kzsoqk=®kxl=0.195x1.83=0.357kN/m风荷载产生的弯矩标准值：Mwd=%YQMwk=%YQ(0.05Z1qkH12)=0.6x1.4x(0.05x0.3x0.357x3.92)=0.068kN・m2、作用于门架的轴向力设计值Nd=YG(NGk1+NGk2)H+YQNQk=1.2x(0.308+0.15)x30+1.4x8.784=28.774kN3、门架的稳定承载力...
