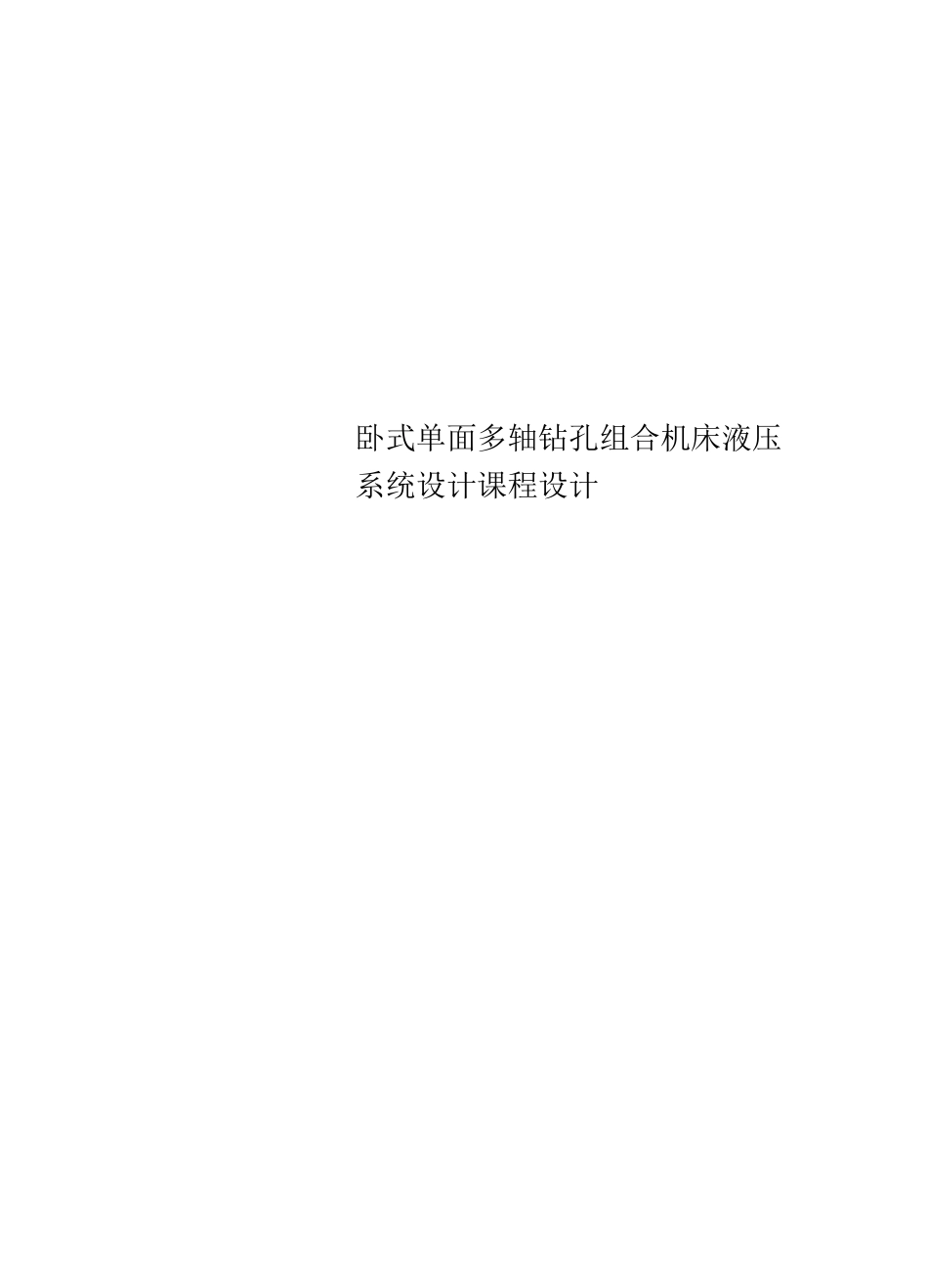

卧式单面多轴钻孔组合机床液压系统设计课程设计VIP免费

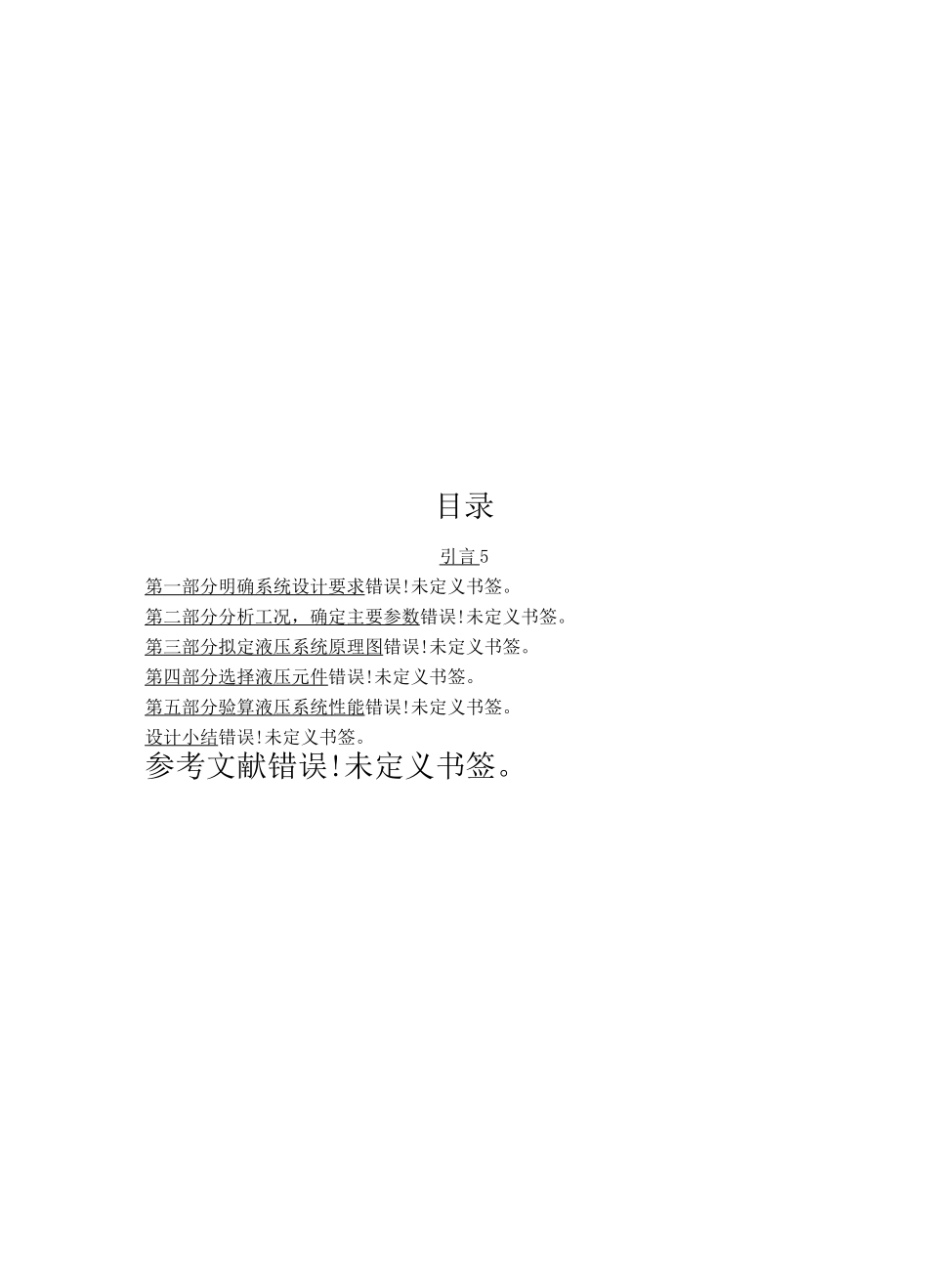

卧式单面多轴钻孔组合机床液压系统设计课程设计《液压传动》课程设计题目：卧式单面多轴钻孔组合机床液压系统设计目录引言 5第一部分明确系统设计要求错误!未定义书签。第二部分分析工况，确定主要参数错误!未定义书签。第三部分拟定液压系统原理图错误!未定义书签。第四部分选择液压元件错误!未定义书签。第五部分验算液压系统性能错误!未定义书签。设计小结错误!未定义书签。参考文献错误!未定义书签。引言《液压传动》课程设计是机械设计制造及其自动化专业教学中重要的教学环节，也是整个专业教学计划中的重要组成部分，是培养学生运用所学有关理论知识来解决一般工程实际问题能力的初步练习。课程设计过程不仅要全面运用《液压传动》课程有关知识，还要根据具体情况综合运用有关基础课程、技术基础课和专业课的知识，深化和扩大知识领域，培养独立工作能力。通过课程设计，同学们在系统设计方案的拟定、设计计算、工程语言的使用过程中熟悉和有效地使用各类有关技术手册、技术规范和技术资料，并得到设计构思、方案拟定、系统构成、元件选择、结构工艺、综合运算、编写技术文件等方面的有了很大提高，并使同学们树立正确的设计思想，掌握基本设计方法。第一部分明确设计要求液压系统的设计是整个机器设计的一部分，它的任务是根据机器的用途、特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计。在液压系统的设计中，首先应明确系统设计的要求。具体内容包括：1. 主机的用途、主要结构、总体布局；主机对液压系统执行元件在位置布置和空间尺寸以及质量上的限制。2. 主机的工艺流程或工作循环；液压执行元件的运动方式（移动、转动或摆动）及其工作范围：3. 主机各液压系统执行元件的负载和运动速度的大小及其变化范围；4. 主机要求液压系统的动作顺序或互锁要求，各动作的同步要求及同步精度；5.对液压系统的工作性能（如平稳性、转换精度等）、工作效率、自动化程度等方面的要求；6．液压系统的工作环境和工作条件等；7．其他方面的要求，如液压装置在外观、色彩、经济性等方面的规设计要礬限制。一台卧式单面多轮钻孔组合机床。动力滑动的工作循环是：快进 f 工进 f 快退 f 停止。液压系统的主要参数与性能要求如下：1.轴向切削力 Ft=24000N；2•滑台移动部件质量 m=550kg；3•加减速时间 At=0・3s；4•静摩擦...
