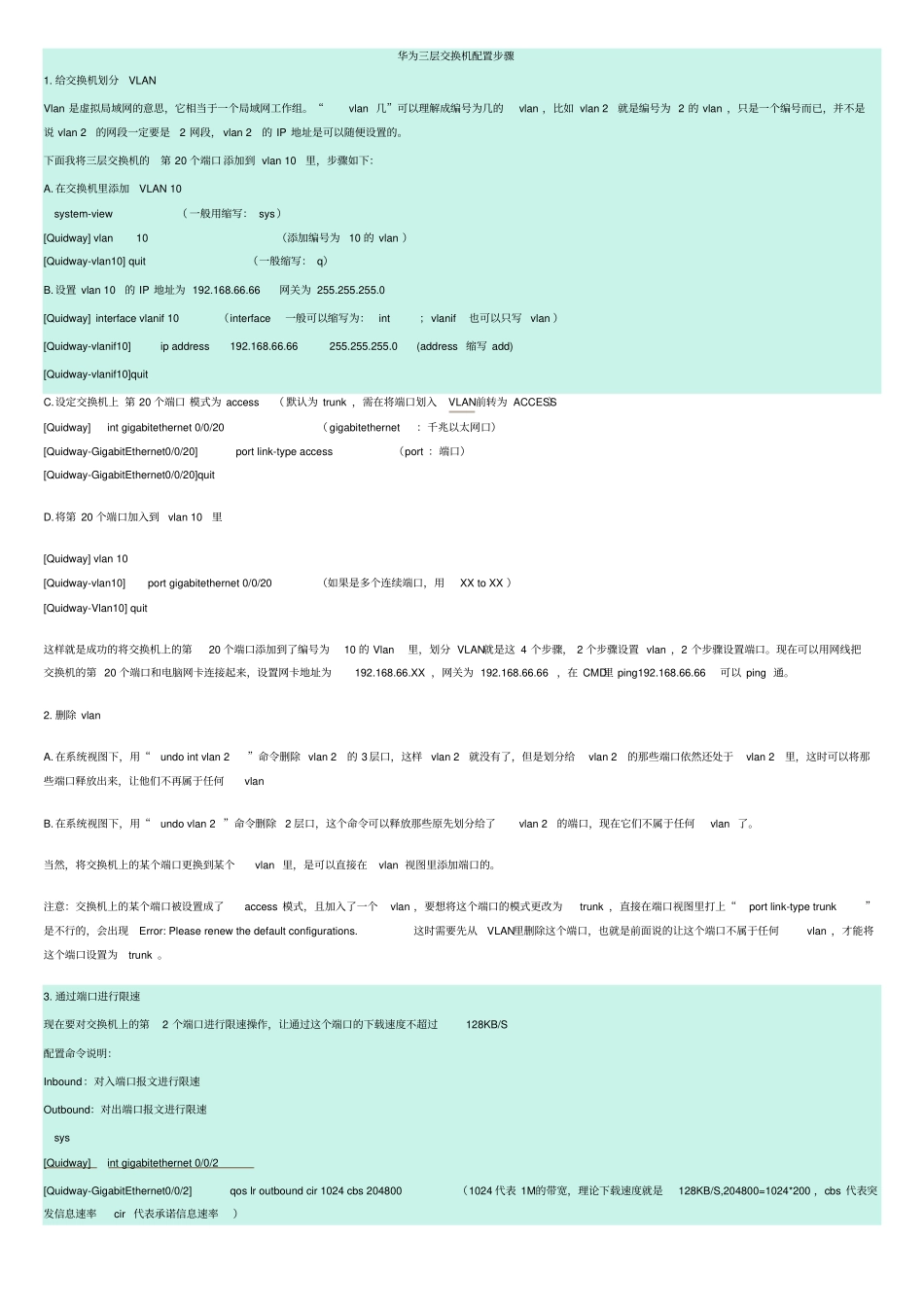

华为三层交换机配置步骤1. 给交换机划分VLANVlan 是虚拟局域网的意思，它相当于一个局域网工作组。“vlan 几”可以理解成编号为几的vlan ，比如 vlan 2就是编号为 2 的 vlan ，只是一个编号而已，并不是说 vlan 2的网段一定要是2 网段， vlan 2的 IP 地址是可以随便设置的。下面我将三层交换机的第 20 个端口 添加到 vlan 10里，步骤如下：A.在交换机里添加VLAN 10 system-view （ 一般用缩写： sys）[Quidway] vlan10 （添加编号为10 的 vlan ）[Quidway-vlan10] quit （一般缩写： q）B.设置 vlan 10的 IP 地址为 192.168.66.66 网关为 255.255.255.0[Quidway] interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan ）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address 缩写 add)[Quidway-vlanif10]quit C.设定交换机上 第 20 个端口 模式为 access（ 默认为 trunk ，需在将端口划入VLAN前转为 ACCESS）[Quidway]int gigabitethernet 0/0/20（ gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port ：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第 20 个端口加入到vlan 10里[Quidway] vlan 10 [Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX ）[Quidway-Vlan10] quit 这样就是成功的将交换机上的第20 个端口添加到了编号为10 的 Vlan 里，划分 VLAN就是这 4 个步骤， 2 个步骤设置 vlan ，2 个步骤设置端口。现在可以用网线把交换机的第 20 个端口和电脑网卡连接起来，设置网卡地址为192.168.66.XX ，网关为 192.168.66.66 ，在 CMD里 ping192.168.66.66可以 ping 通。2. 删除 vlanA.在系统视图下，用“undo int vlan 2”命令删除 vlan 2的 3 层口，这样vlan 2就没有了，但是划分给vlan 2的那些端口依然还处于vlan 2里，这时可以将那些端口释放出来，让他们不再属于任何vlan B.在系统视图下，用“undo vlan 2 ”命令删除2 层口，这个命令可以释放那些原先划分给了vlan 2的端口，现在它们不属于任何vlan 了。当然，将交换机上的某个端口更换到某个vlan 里，是可以直接在vlan 视图里添加端口的。注意：交换机上的某个端口被设置成了access 模式，且加入了一个vlan ，要想将这个端口的...
