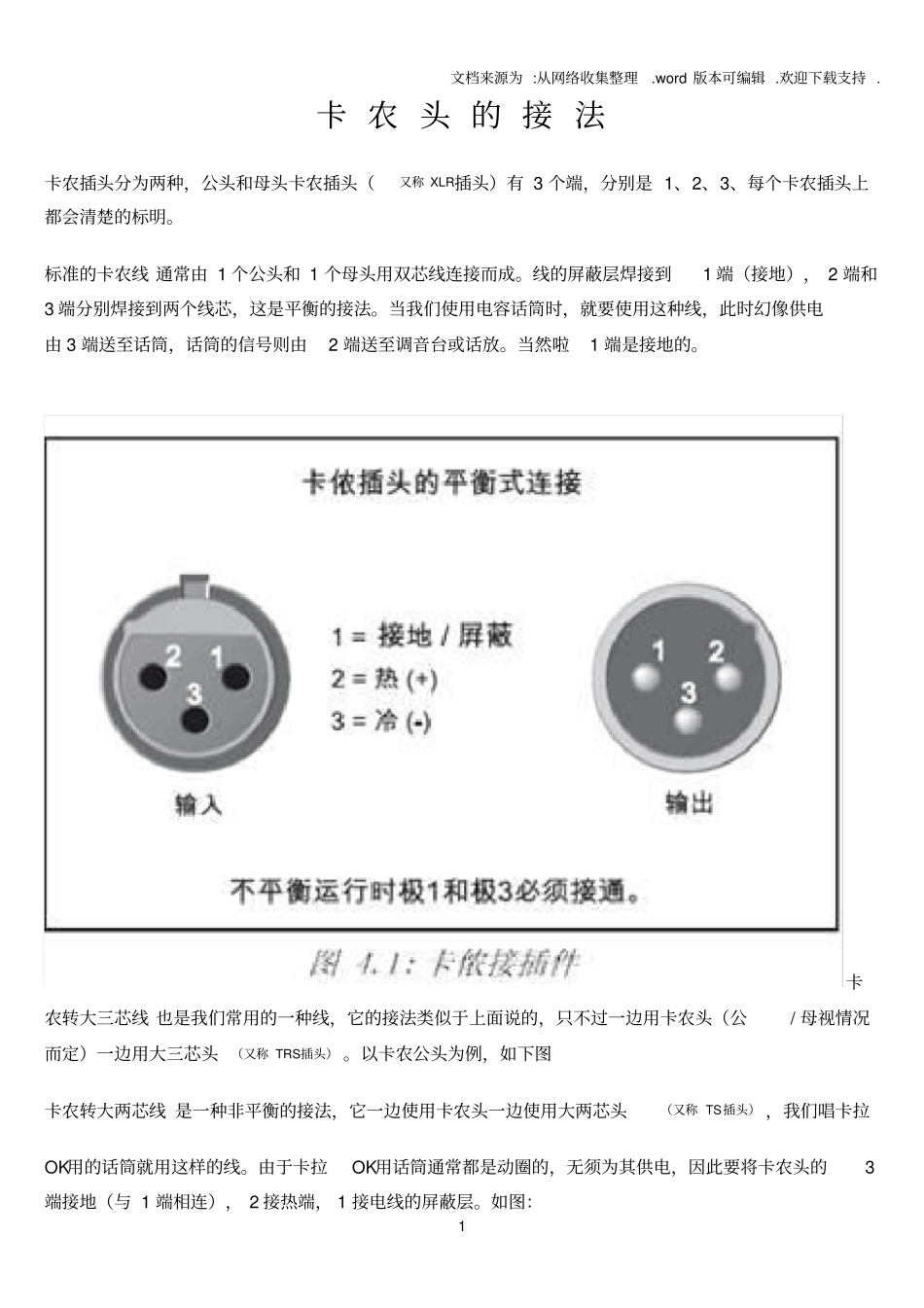

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1 卡 农 头 的 接 法卡农插头分为两种，公头和母头卡农插头（又称 XLR插头）有 3 个端，分别是 1、2、3、每个卡农插头上都会清楚的标明。标准的卡农线 通常由 1 个公头和 1 个母头用双芯线连接而成。线的屏蔽层焊接到1 端（接地）， 2 端和3 端分别焊接到两个线芯，这是平衡的接法。当我们使用电容话筒时，就要使用这种线，此时幻像供电由 3 端送至话筒，话筒的信号则由2 端送至调音台或话放。当然啦1 端是接地的。卡农转大三芯线 也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/ 母视情况而定）一边用大三芯头（又称 TRS插头） 。以卡农公头为例，如下图卡农转大两芯线 是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称 TS插头） ，我们唱卡拉OK用的话筒就用这样的线。由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与 1 端相连）， 2 接热端， 1 接电线的屏蔽层。如图：文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2 1.jpg (54.94 KB) 2.jpg (101.97 KB) 3.jpg (46.55 KB) 4.jpg (76.61 KB) 插入点 insert线的具体接法（ TIP输出 \RING输入）调音台的 insert 和 line in 的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。默认的情况， 它在调音台内部是连通的。当我们插入一个大三芯插头的时候。内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“ Ring ”返回到调音台中。例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于 Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。可以直接发送给多轨录音机或者音频接口录音。高级的调音台上回同时有 Insert和 Direct OUT插孔。 UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT输出用。上面说过输入通道的声音可以从大三芯插头的TIP 发送给外部设备的输入，但是如果这个设备是连接到音频接口的输入端，那么并没有声音返回到调音台。这样调音台内部声音通路就将断掉！这个通道就没声音了！怎么办？很简单！ 只要将 TIP 和 RING两个部分连接起来就可以让调音...
