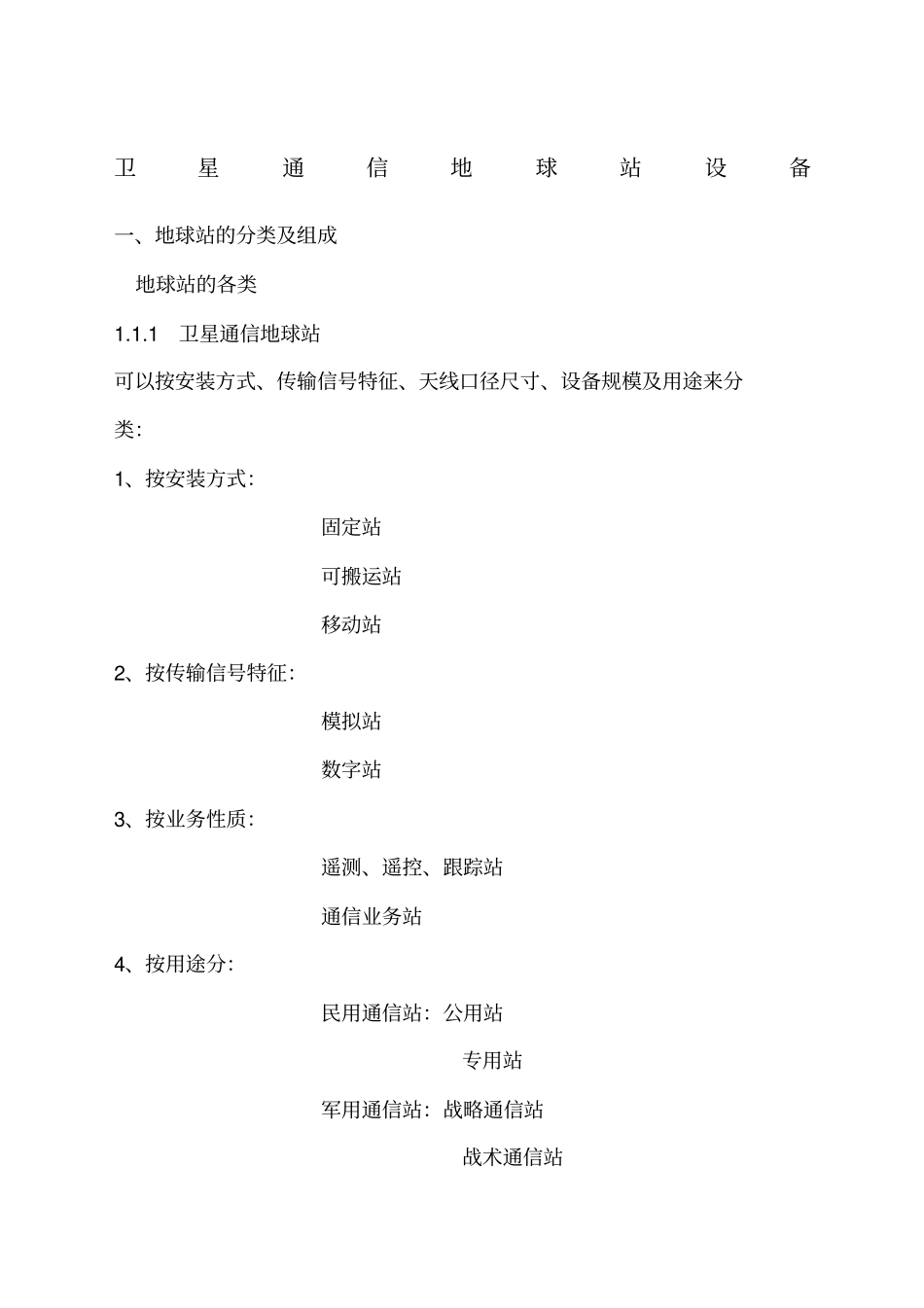

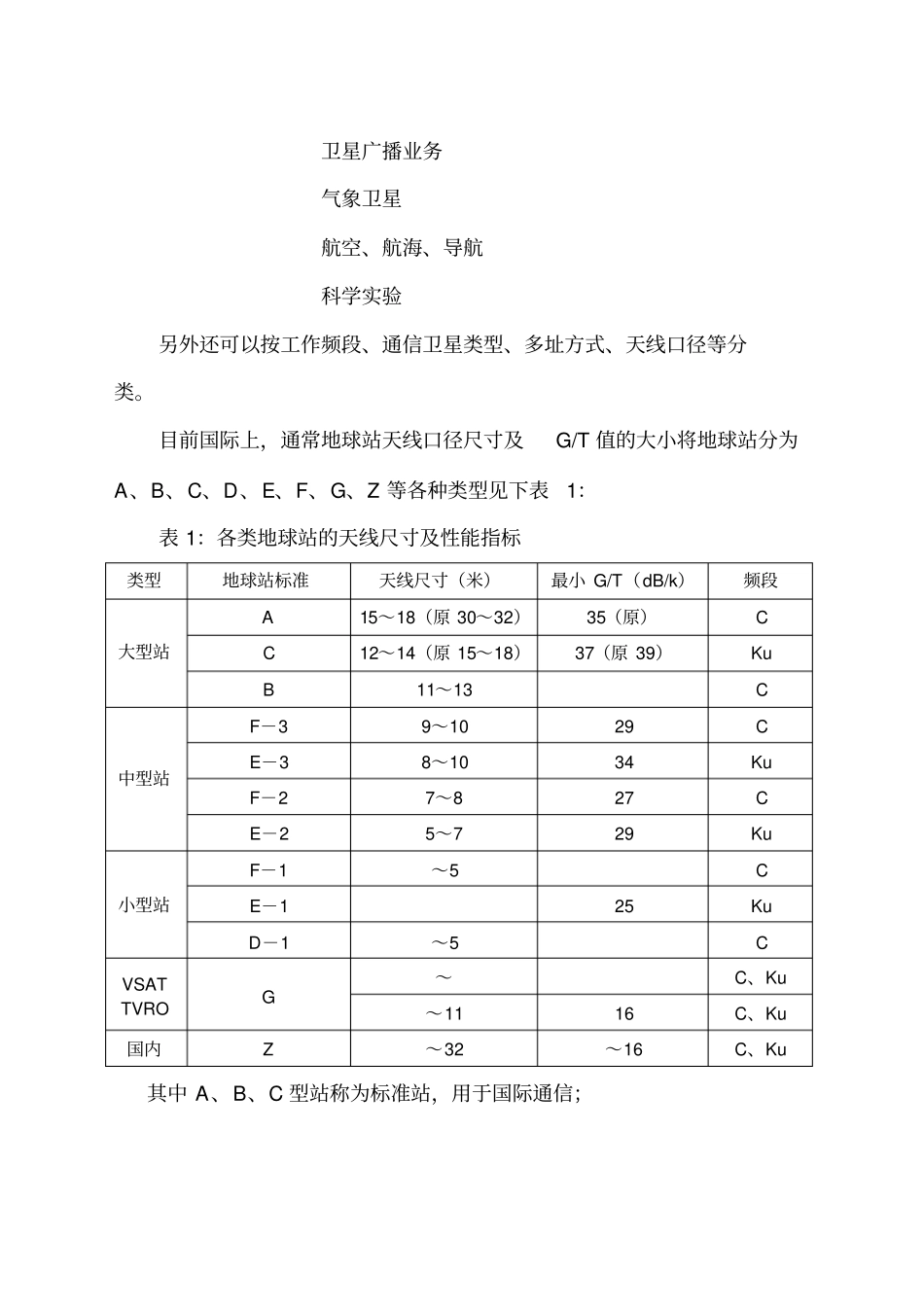

卫星通信地球站设备一、地球站的分类及组成地球站的各类1.1.1卫星通信地球站可以按安装方式、传输信号特征、天线口径尺寸、设备规模及用途来分类：1、按安装方式：固定站可搬运站移动站2、按传输信号特征：模拟站数字站3、按业务性质：遥测、遥控、跟踪站通信业务站4、按用途分：民用通信站：公用站专用站军用通信站：战略通信站战术通信站卫星广播业务气象卫星航空、航海、导航科学实验另外还可以按工作频段、通信卫星类型、多址方式、天线口径等分类。目前国际上，通常地球站天线口径尺寸及G/T 值的大小将地球站分为A、B、C、D、E、F、G、Z 等各种类型见下表1：表 1：各类地球站的天线尺寸及性能指标类型地球站标准天线尺寸（米）最小 G/T（dB/k）频段大型站A 15～18（原 30～32）35（原）C C 12～14（原 15～18）37（原 39）Ku B 11～13 C 中型站F－3 9～10 29 C E－3 8～10 34 Ku F－2 7～8 27 C E－2 5～7 29 Ku 小型站F－1 ～5 C E－1 25 Ku D－1 ～5 C VSAT TVRO G ～C、Ku ～11 16 C、Ku 国内Z ～32 ～16 C、Ku 其中 A、B、C 型站称为标准站，用于国际通信；E 和 F 又分为 E－1、E－2、E－3 和 F－1、F－2、F－3 等类型，主要用于国内通信。其中 E－2、E－3 和 F－2、F－3 又称为中型站。 E－1、F－1 称为小型站。1.1.2VSAT 地球站的分类1、按安装方式――固定、可搬、车载、机载、船载、背负式、手提式等站。2、按网络结构――星状、网状、星状网状混合结构。3、按收发方式――单收站、单发站、双向站。4、按业务性质――固定业务和移动业务。5、按支持的主要业务类型分――话音VSAT 站、数据 VSAT 站、综合VSAT 站。其它的还有按工作频段分（L 波段、 C 波段、 Ku 波段等）、多址方式（FDMA 、TDMA 、CDMA 、SDMA 等）。地球站的组成一般的卫星通信地球站，尽管对于不同的通信体制，地球站的组成不尽相同。但其基本组成一般包括：天线分系统、发射分系统、接收分系统、信道终端设备、遥测跟踪、监控分系统、伺服跟踪分系统和电源分系统。1.2.1VSAT 地球站设备组成VSAT 卫星通信网由卫星转发器、主站（中心站）和远端小站三部分组成。1）主站的设备组成：见图 1：主站设备连接方框图。这是我们为中国机械进出口总公司海外VSAT 卫星通信系统所做的技术方案的主站设备构成。该系统的主站设在中石油通信公司（固安）、远端小站 8 座，设在刚果（布）...
