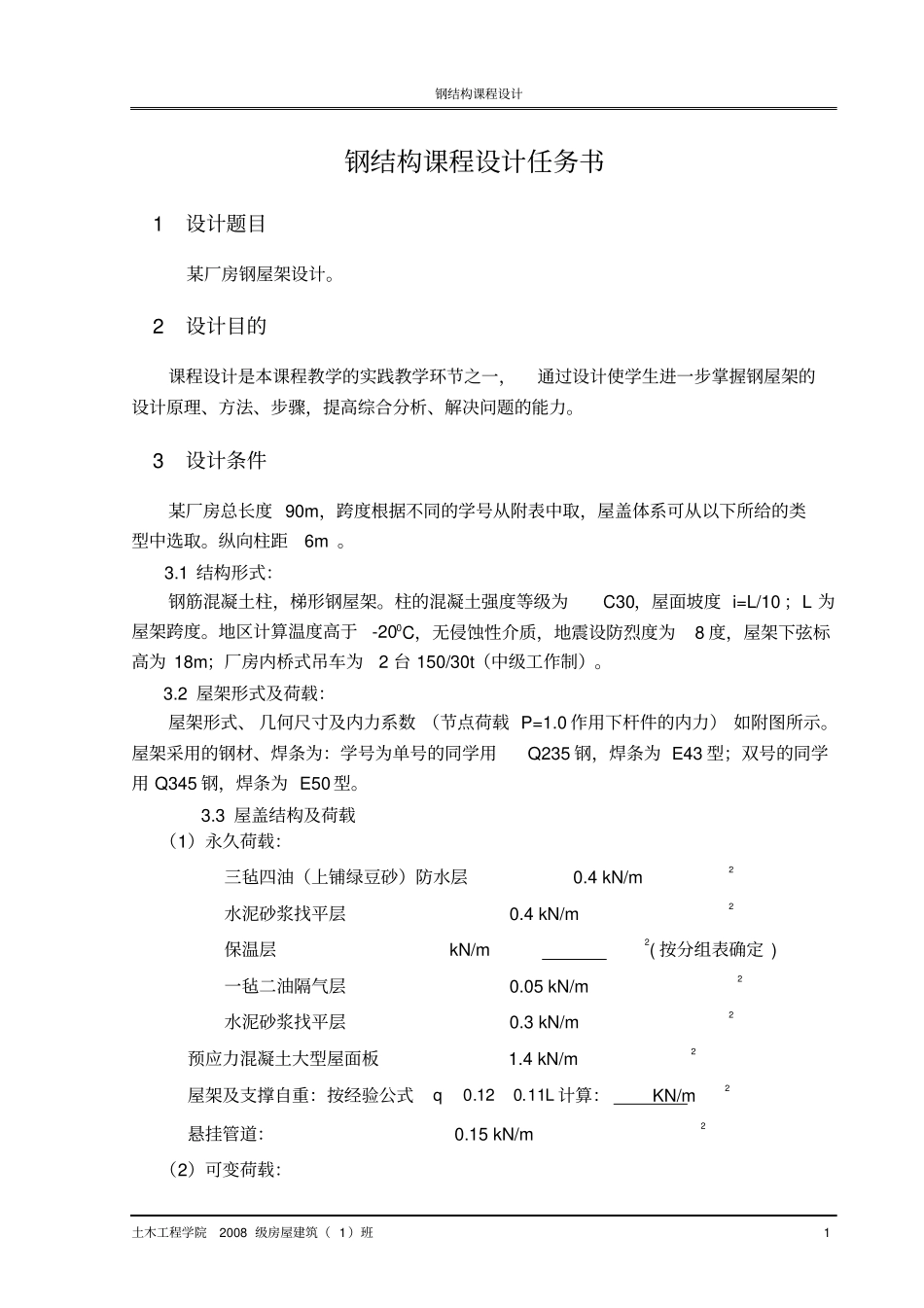

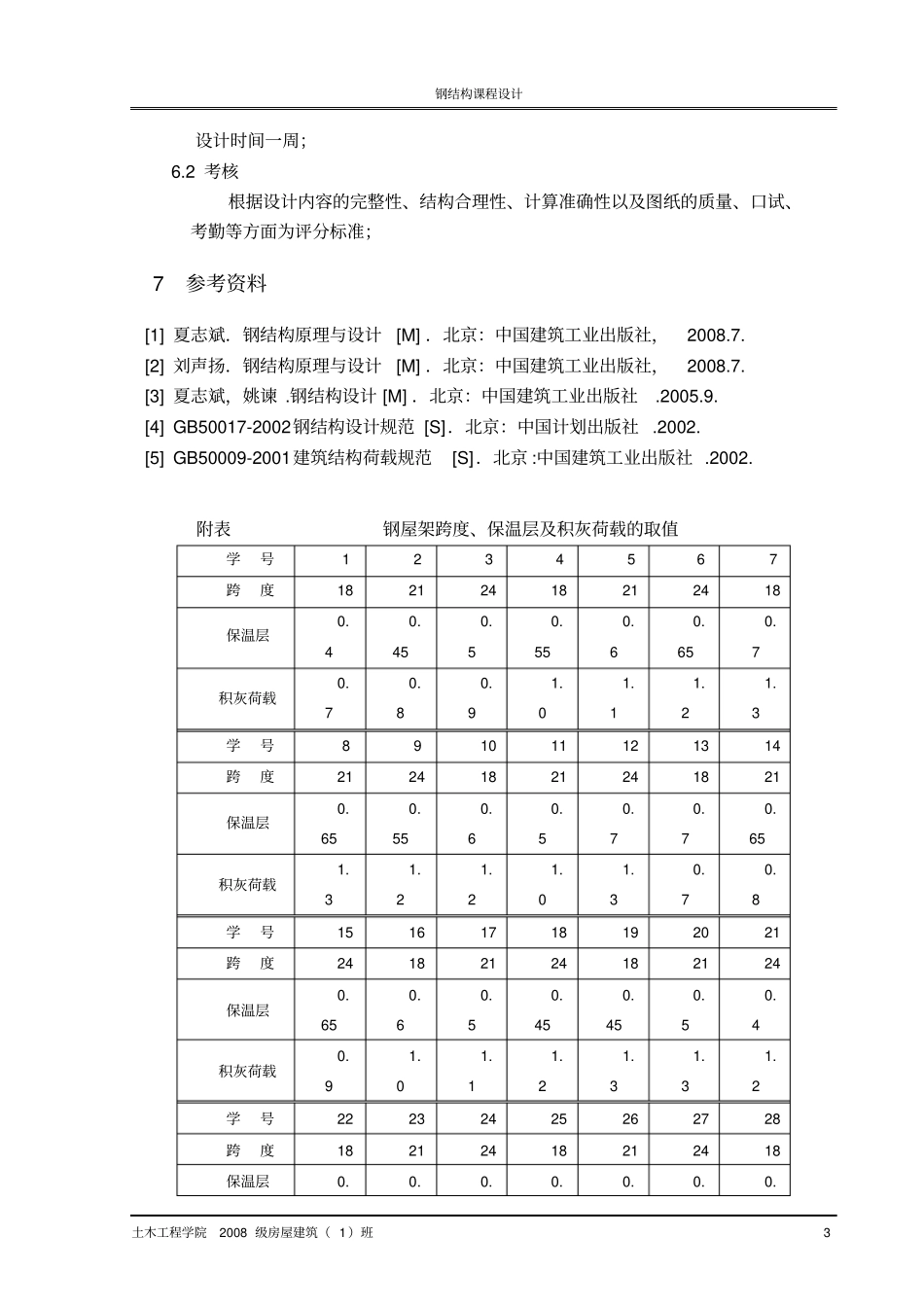

钢结构课程设计土木工程学院2008 级房屋建筑（ 1）班1钢结构课程设计任务书1 设计题目某厂房钢屋架设计。2 设计目的课程设计是本课程教学的实践教学环节之一，通过设计使学生进一步掌握钢屋架的设计原理、方法、步骤，提高综合分析、解决问题的能力。3 设计条件某厂房总长度 90m，跨度根据不同的学号从附表中取，屋盖体系可从以下所给的类型中选取。纵向柱距6m 。3.1 结构形式：钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋面坡度 i=L/10 ；L 为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8 度，屋架下弦标高为 18m；厂房内桥式吊车为2 台 150/30t（中级工作制）。3.2 屋架形式及荷载：屋架形式、 几何尺寸及内力系数 （节点荷载 P=1.0 作用下杆件的内力） 如附图所示。屋架采用的钢材、焊条为：学号为单号的同学用Q235 钢，焊条为 E43 型；双号的同学用 Q345 钢，焊条为 E50 型。3.3 屋盖结构及荷载（1）永久荷载：三毡四油（上铺绿豆砂）防水层 0.4 kN/m2水泥砂浆找平层 0.4 kN/m2保温层 kN/m2( 按分组表确定 ) 一毡二油隔气层 0.05 kN/m2水泥砂浆找平层 0.3 kN/m2预应力混凝土大型屋面板 1.4 kN/m2屋架及支撑自重：按经验公式Lq11.012.0计算： KN/m2 悬挂管道： 0.15 kN/m2（2）可变荷载：屋架设计2土木工程学院2008 级房屋建筑（ 1）班屋面活荷载标准值： 0.7kN/m2 雪荷载标准值： 0.35kN/m2 积灰荷载标准值： kN/m2( 按分组表确定 ) 4 设计内容4.1 确定屋盖结构及支撑的布置图；4.2 选择钢材及焊接材料，并明确提出对保证项目的要求；4.3 对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点；4.4 屋架施工图（1）手工绘制运送单元的施工图，用铅笔绘制白纸图。设计的节点应尺寸齐备、书写规范、满足构造要求；（2）施工图内容①屋架简图（比例 1∶100），左半跨标明杆件长度， 右半跨注明杆件最不利内力，以及超拱度。②屋架正面图，上、下弦平面图（有二个比例）。③侧面图，剖面图及零件详图。④注明全部零件的编号，规格及尺寸（包括加工尺寸和定位尺寸）孔洞位置，孔洞及螺栓直径，焊缝尺寸以及对工厂加工和工地施工的要求。⑤材料表。⑥说明。5 设计要求5.1 设计内容完整、计算准确、保证经济；图纸整洁、布图合理；5.2 计算书须用打印并装订（A4），插图应按一定比例绘制，...
