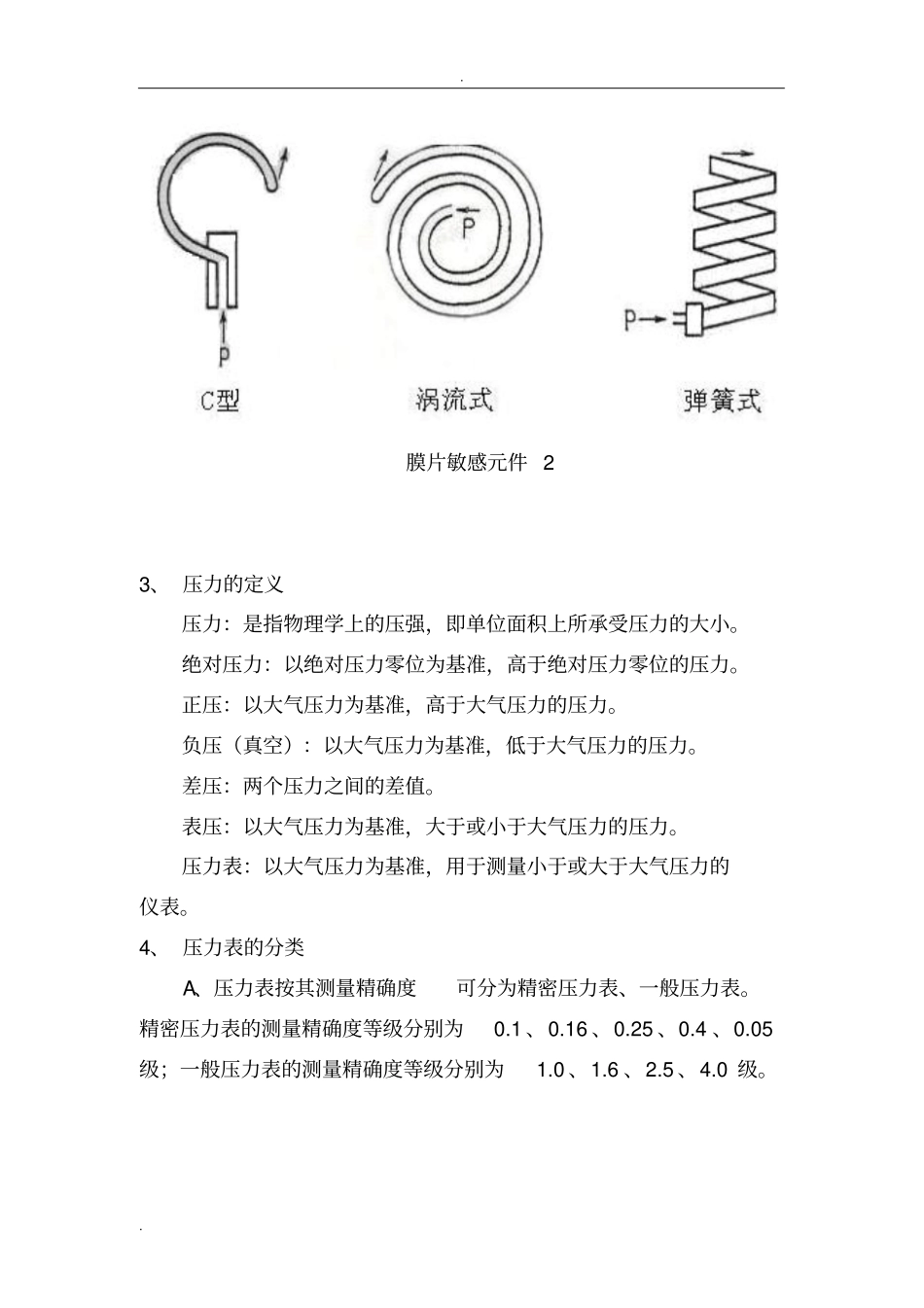

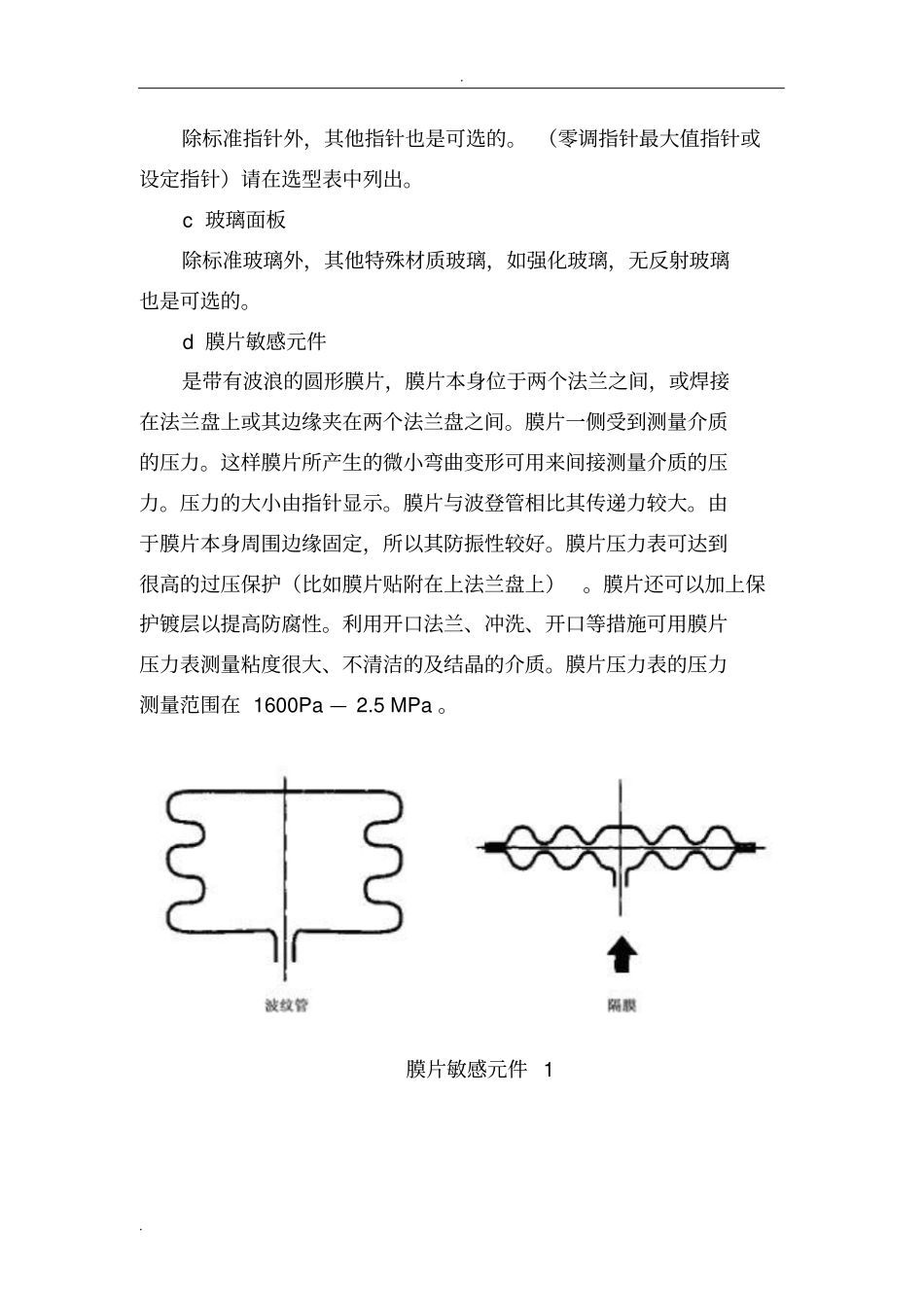

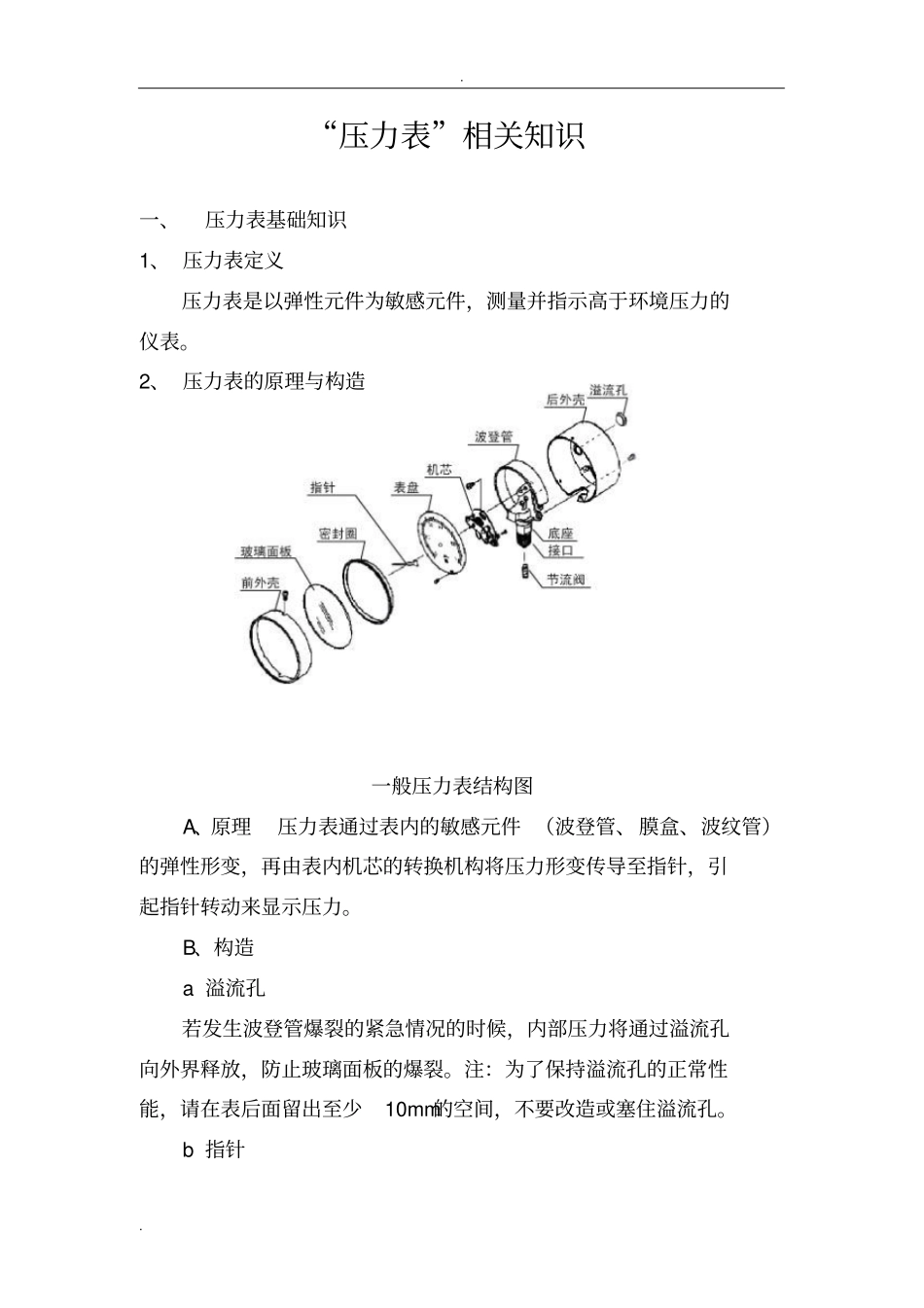

. . “压力表”相关知识一、压力表基础知识1、 压力表定义压力表是以弹性元件为敏感元件，测量并指示高于环境压力的仪表。2、 压力表的原理与构造一般压力表结构图A、原理压力表通过表内的敏感元件 （波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。B、构造a 溢流孔若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。b 指针. . 除标准指针外，其他指针也是可选的。 （零调指针最大值指针或设定指针）请在选型表中列出。c 玻璃面板除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。d 膜片敏感元件是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间。膜片一侧受到测量介质的压力。这样膜片所产生的微小弯曲变形可用来间接测量介质的压力。压力的大小由指针显示。膜片与波登管相比其传递力较大。由于膜片本身周围边缘固定，所以其防振性较好。膜片压力表可达到很高的过压保护（比如膜片贴附在上法兰盘上）。膜片还可以加上保护镀层以提高防腐性。利用开口法兰、冲洗、开口等措施可用膜片压力表测量粘度很大、不清洁的及结晶的介质。膜片压力表的压力测量范围在 1600Pa — 2.5 MPa 。膜片敏感元件 1. . 膜片敏感元件 2 3、 压力的定义压力：是指物理学上的压强，即单位面积上所承受压力的大小。绝对压力：以绝对压力零位为基准，高于绝对压力零位的压力。正压：以大气压力为基准，高于大气压力的压力。负压（真空）：以大气压力为基准，低于大气压力的压力。差压：两个压力之间的差值。表压：以大气压力为基准，大于或小于大气压力的压力。压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。4、 压力表的分类A、压力表按其测量精确度可分为精密压力表、一般压力表。精密压力表的测量精确度等级分别为0.1 、0.16 、0.25 、0.4 、0.05级；一般压力表的测量精确度等级分别为1.0 、1.6 、2.5 、4.0 级。. . 一般压力表B、压力表按其测量基准分为一般压力表、绝对压力表、差压表。一般压力表以大气压力为基准；绝对压表以绝对压力零位为基准；差压表测量两个被测压力之差。绝对压力表C、压力表按其测量范围分为真空表、压力真空表、微压表、低压表、中...
