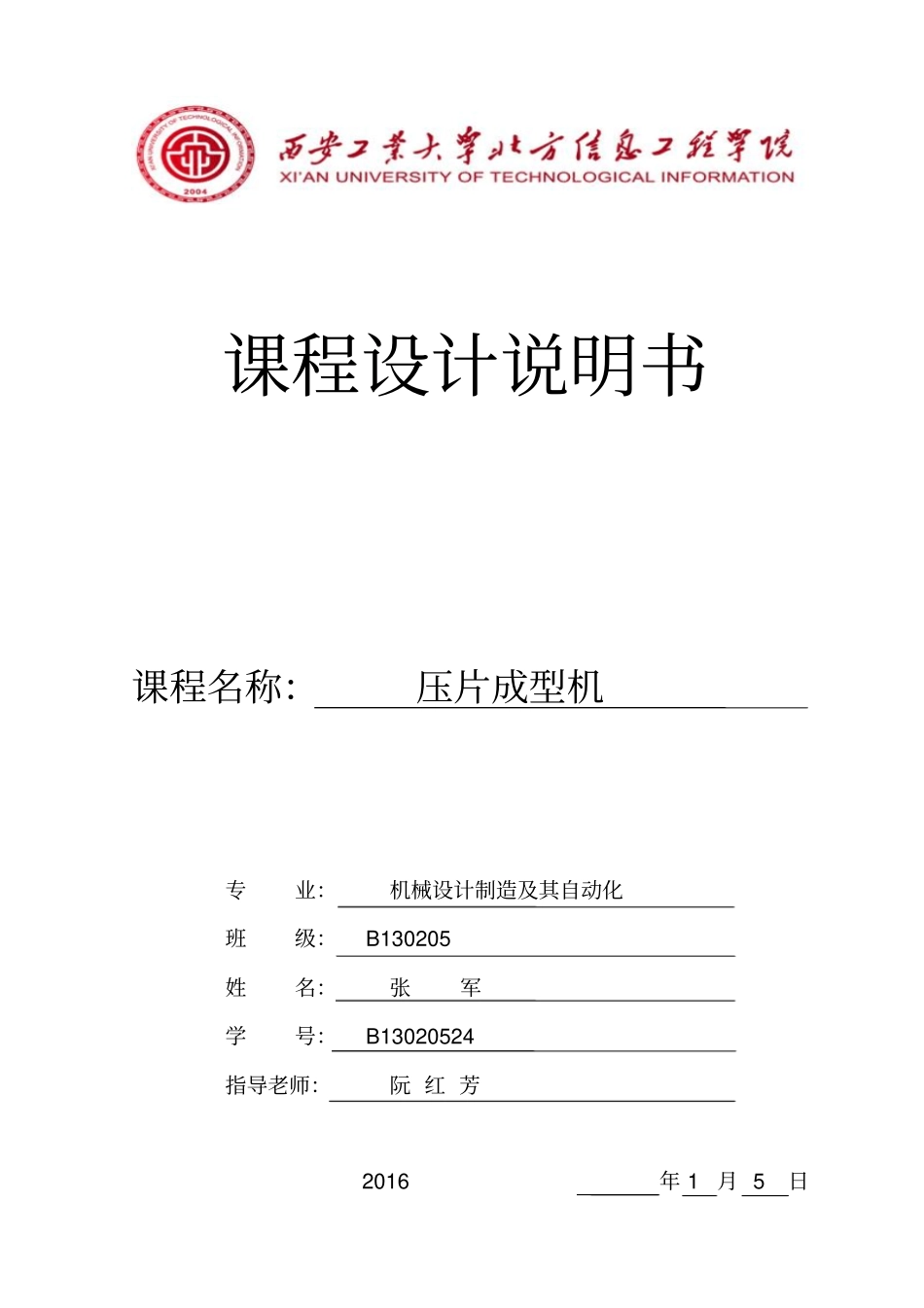

课程设计说明书课程名称：压片成型机专业：机械设计制造及其自动化班级： B130205 姓名：张军学号： B13020524 指导老师：阮 红 芳 2016 年 1 月 5 日第 1 页目录一、 前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、 课程设计目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 三、 压片成型机工作原理及工艺流程分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 四、 设计要求及参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 §4-1 设计要求与部分参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 §4-2 设计提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 五、 设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 §5-1 整体机构动作分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 §5-2 单元机构动作分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 §5-3 单元机构方案拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 §5-4 机构整体系统方案拟定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 §5-5 单元机构参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 §5-6 传动比设计及动力选取⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 §5-7 系统综合方案评价⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 六、 自我评价与总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 七、 参考书目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 第 2 页一．前言现在世界各国间的竞争主要表现为综合国力的竞争。要提高我国综合国力，就要在一切生产部门实现生产的机械化和自动化，这就需要创造出大量的、种类繁多的、新颖优良的机械来装备各行各业，为各行业的高速发展创造有利条件。而任何新技术、新成果的获得， 莫不依赖于机械工业的支持。 所以，机械工业是国家综合国力发展的基石。为了满足各行各业和广大人民群众日益增长的新需求，就需要创造出越来越多的新产品。现代机械工业对创造型人才的渴求与日俱增。当今世界正经历着一场新的技术革命，新概念、新理论、新方法、新工艺不断出现，作为向各行各业提供装备的机械工业也得到了迅猛发展。 现代机械日益向高速、 重载、高精度、高效率、 低噪声等方向发展，对机械行业的要求也越来越苛刻。压片成型机是指利用传动系统将电动机的转速降低带动执行机构对粉末物质采取上下进行加压而成片状。根据压片成型机的...
