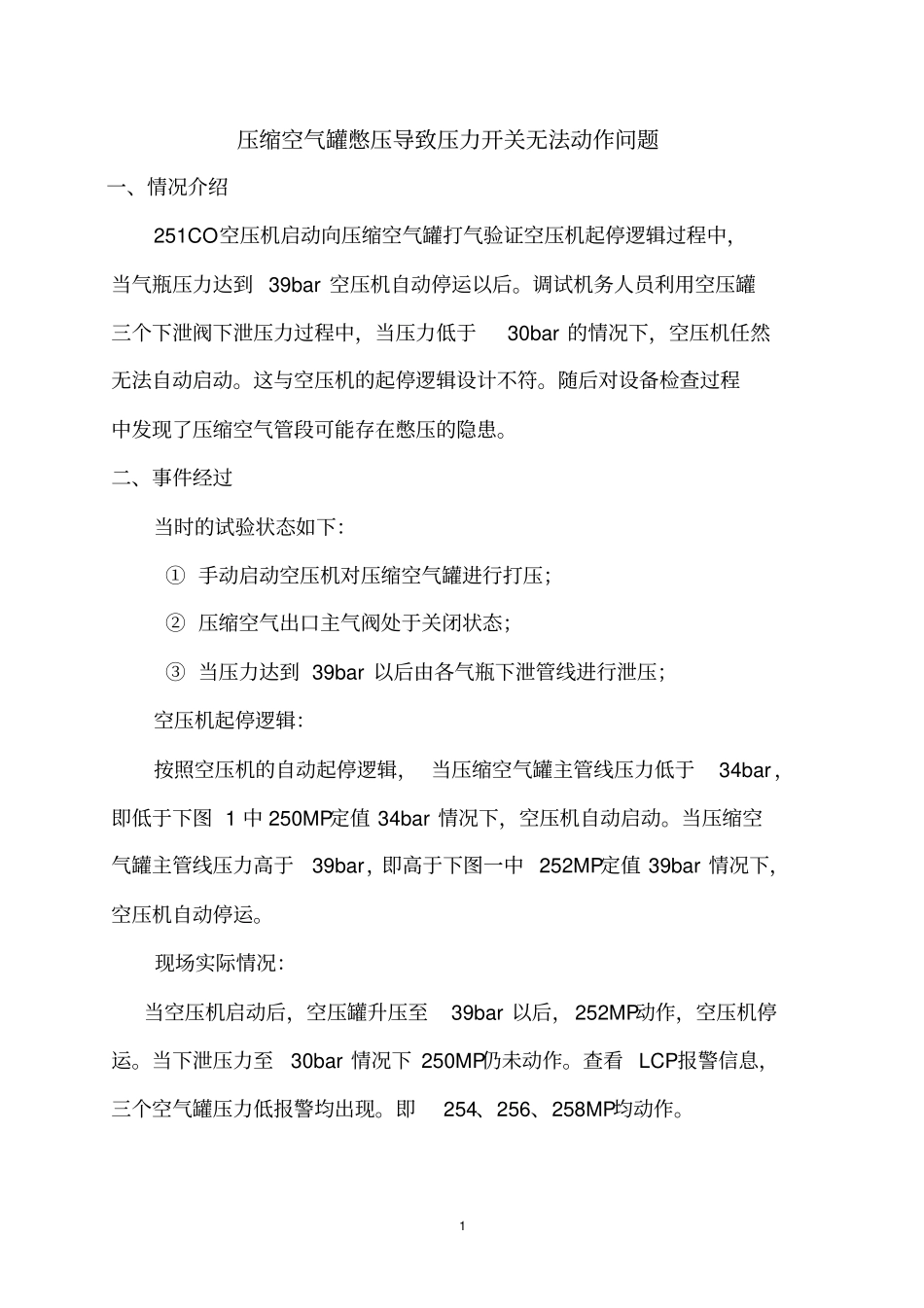

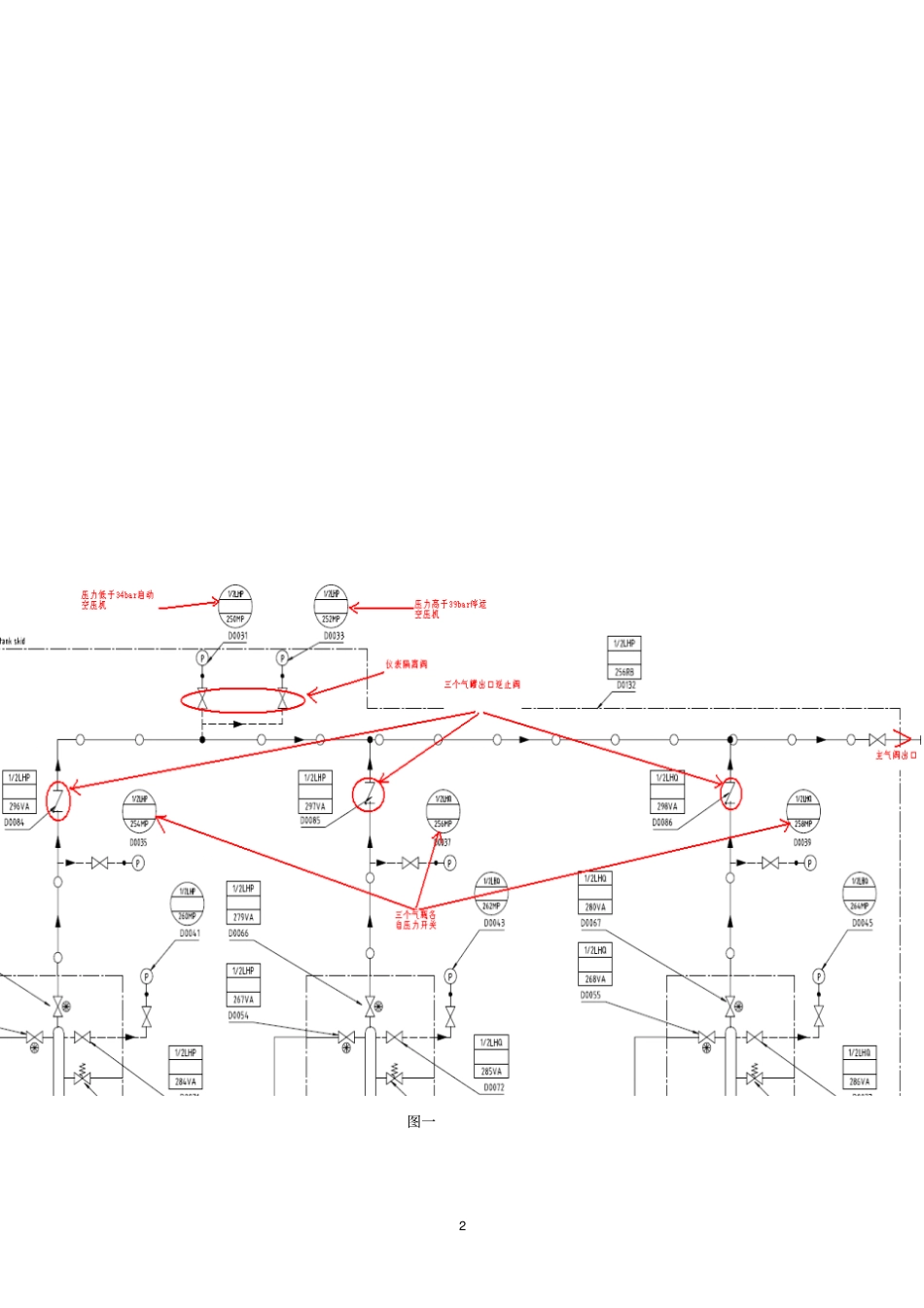

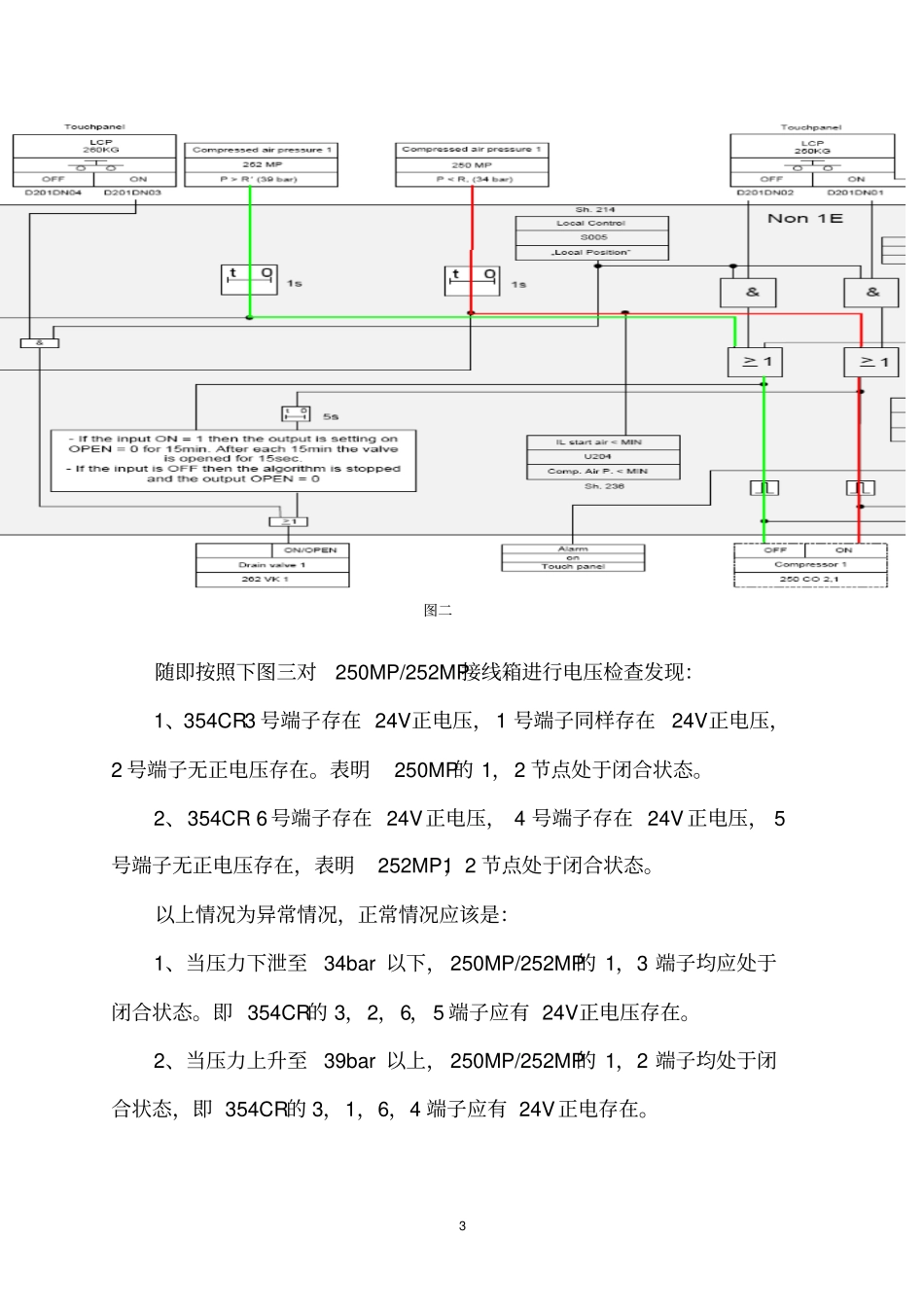

1 压缩空气罐憋压导致压力开关无法动作问题一、情况介绍251CO空压机启动向压缩空气罐打气验证空压机起停逻辑过程中,当气瓶压力达到 39bar 空压机自动停运以后。调试机务人员利用空压罐三个下泄阀下泄压力过程中,当压力低于30bar 的情况下,空压机任然无法自动启动。这与空压机的起停逻辑设计不符。随后对设备检查过程中发现了压缩空气管段可能存在憋压的隐患。二、事件经过当时的试验状态如下:① 手动启动空压机对压缩空气罐进行打压;② 压缩空气出口主气阀处于关闭状态;③ 当压力达到 39bar 以后由各气瓶下泄管线进行泄压;空压机起停逻辑:按照空压机的自动起停逻辑, 当压缩空气罐主管线压力低于34bar ,即低于下图 1 中 250MP定值 34bar 情况下,空压机自动启动。当压缩空气罐主管线压力高于39bar,即高于下图一中 252MP定值 39bar 情况下,空压机自动停运。现场实际情况:当空压机启动后,空压罐升压至39bar 以后,252MP动作,空压机停运。当下泄压力至30bar 情况下 250MP仍未动作。查看 LCP报警信息,三个空气罐压力低报警均出现。即254、256、258MP均动作。2 图一3 图二随即按照下图三对250MP/252MP接线箱进行电压检查发现:1、354CR 3 号端子存在 24V正电压,1 号端子同样存在24V正电压,2 号端子无正电压存在。表明250MP的 1,2 节点处于闭合状态。2、354CR 6号端子存在 24V正电压, 4 号端子存在 24V 正电压, 5号端子无正电压存在,表明252MP1,2 节点处于闭合状态。以上情况为异常情况,正常情况应该是:1、当压力下泄至34bar 以下, 250MP/252MP的 1,3 端子均应处于闭合状态。即 354CR的 3,2,6,5 端子应有 24V正电压存在。2、当压力上升至39bar 以上, 250MP/252MP的 1,2 端子均处于闭合状态,即 354CR的 3,1,6,4 端子应有 24V正电存在。4 图三压力开关接线三、原因分析在之前的压力开关定值检查过程中已经对250、252MP的定值进行了打压检查,其定值均为正常范围,通过对现场检查现象分析可以得出结论,当空压罐压力下泄至34bar 一下之后, 250,253MP仍然处于压力高于 39bar 动作状态。因此可以得出结论, 问题不是出在压力开关部分。通过对空气回路进一步分析可以发现,如图一所示。升压过程:当压力上升至39bar 以后, 250MP/252MP按照正常逻辑动作,分别1,2 节点闭合。5 降压过程:当通过下泄管线对空压罐压力进行下泄过程中,由于出口主气阀处...
