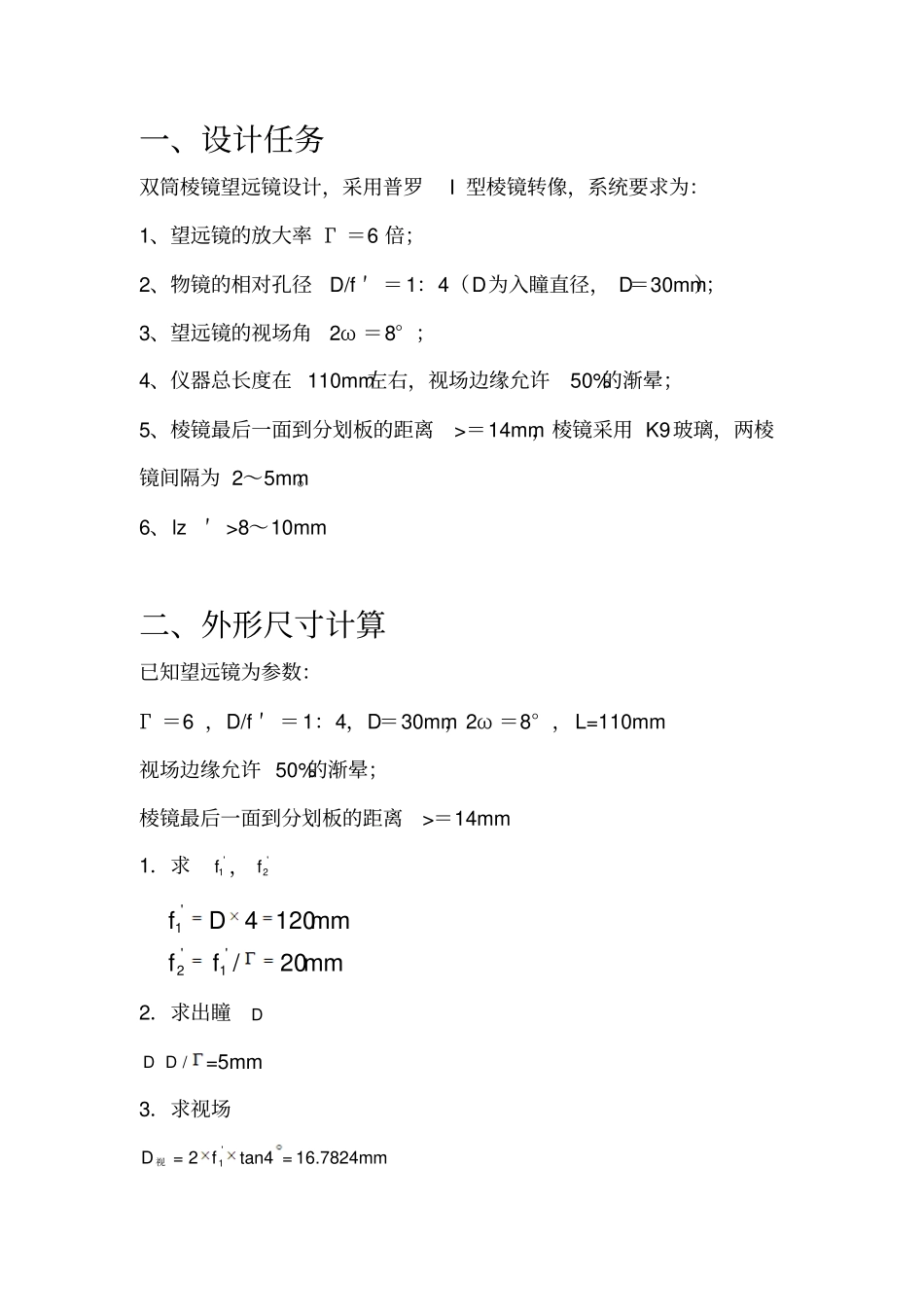

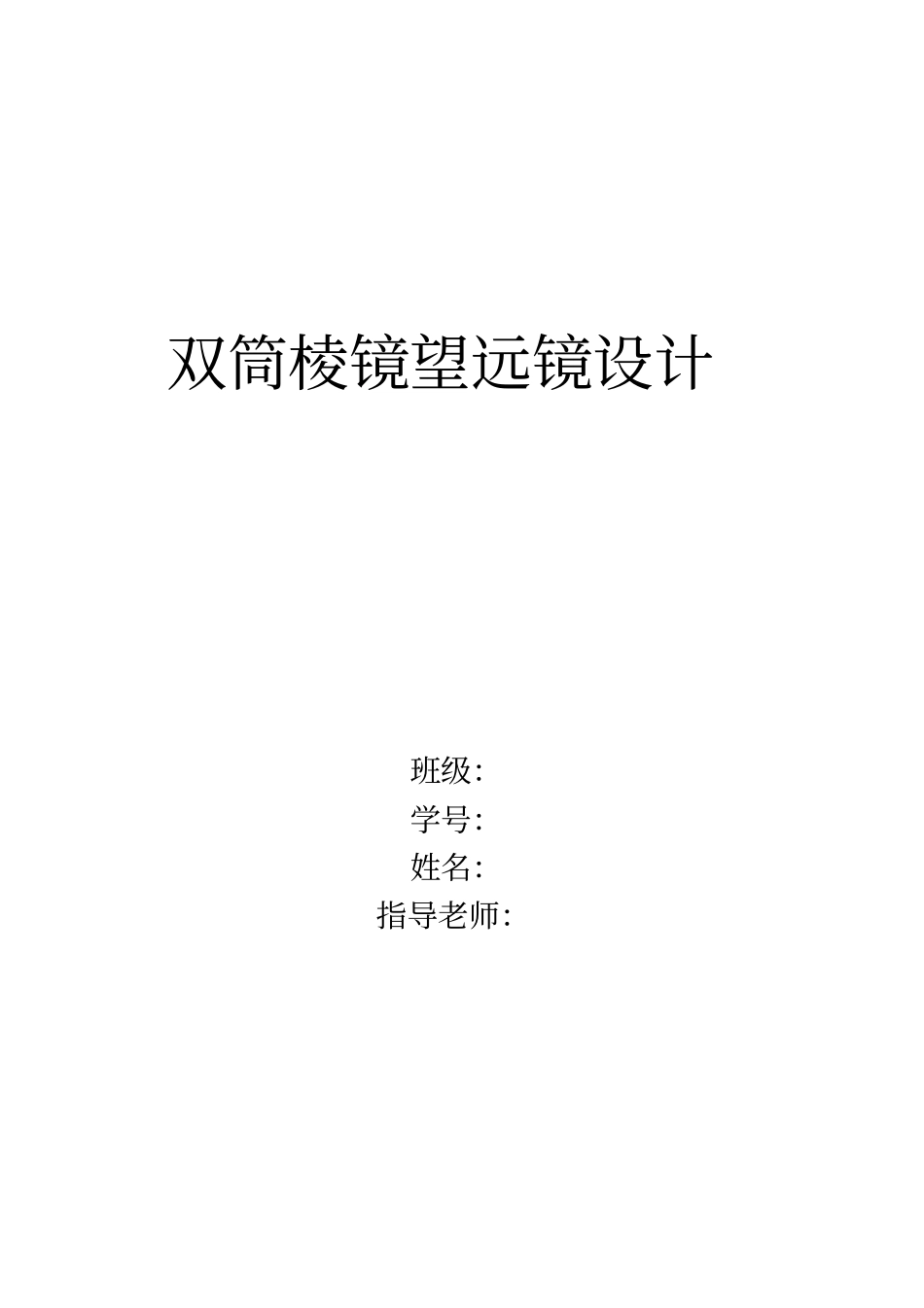

双筒棱镜望远镜设计班级：学号：姓名：指导老师：目录一、设计任务二、外形尺寸计算三、像差容限计算和选型四、 P、W法计算初始结构五、像差像差数据和曲线六、像质评价和光瞳衔接七、学习体会八、 光学零件图和系统图一、设计任务双筒棱镜望远镜设计，采用普罗I 型棱镜转像，系统要求为：1、望远镜的放大率 Γ ＝6 倍；2、物镜的相对孔径D/f ′ ＝1：4（D为入瞳直径， D＝30mm）；3、望远镜的视场角2ω ＝8° ；4、仪器总长度在 110mm左右，视场边缘允许50%的渐晕；5、棱镜最后一面到分划板的距离>＝14mm，棱镜采用 K9玻璃，两棱镜间隔为 2～5mm。6、lz ′ >8～10mm 二、外形尺寸计算已知望远镜为参数：Γ ＝6 ，D/f ′ ＝1：4，D＝30mm，2ω ＝8° ，L=110mm 视场边缘允许 50%的渐晕；棱镜最后一面到分划板的距离>＝14mm 1．求'1f ，'2fmmffmmDf20/1204'1'2'12．求出瞳DD/D=5mm 3．求视场16.7824mm=tan4f2=D'1视4. 求 25.452tan=tan''5．计算棱镜由棱镜几何关系知K=L/D=2 设棱镜高 h，则120151205.73912.85.7h2798.8hmm D=2h=16.574mm L=2D=33.15mm 取 d=33.5mm 6. 计算目镜到棱镜距离设物镜与棱镜的距离为d, 则 d 需满足2120120Dhd7616.53dmm 三、相差容限计算和选型1. 象差容限（1）物镜像差容限①球差10H球差容限0377.0sin'2''mmUnL0.707H 球差容限2263.0sin6'2''707.0mhUnL②正弦差02.0sin2'''msUnK③色差在 0.5OH接近 0 （2）目镜像差容限目镜需要校正的有正慧差、像散、场曲、畸变、倍率色差0 6.00 3.00 2.0%1 2%7%54.26.18.04.26.18.00 1 4.00 1 4.00 1 4.06 06 0~3 03 0''''FCttsTyqxxK2. 选型（1）物镜选型望远镜物镜视场较小， 需要校正球差、色差和正弦差等轴上色差。根据物镜特点和要求选择：双胶合物镜。双胶合物镜结构简单，制造装配方便，光能损失小，玻璃选择得当，可以同时校正球差、色差和正弦差，适用于小孔径的使用场合，视场角小于10 。对于有棱镜转向系统的望远镜， 采用物镜和棱镜互补的方案校正像差。（2）目镜选型目镜特点：小孔径，大视场，短焦距，光阑远离透镜组的光学系统，轴上像差较小，轴外色差难校正。根据目镜特点和设计要求选择：凯涅尔目镜。凯涅尔目镜特点:增加一个胶合面用来校正倍率色差，同时把场镜和接远目镜的间隔进一步减小，结构减小，场曲减小。成像质量优于冉斯登目镜，视场大于冉斯登目镜，视场约为40 到 50 之间。四、 P...
