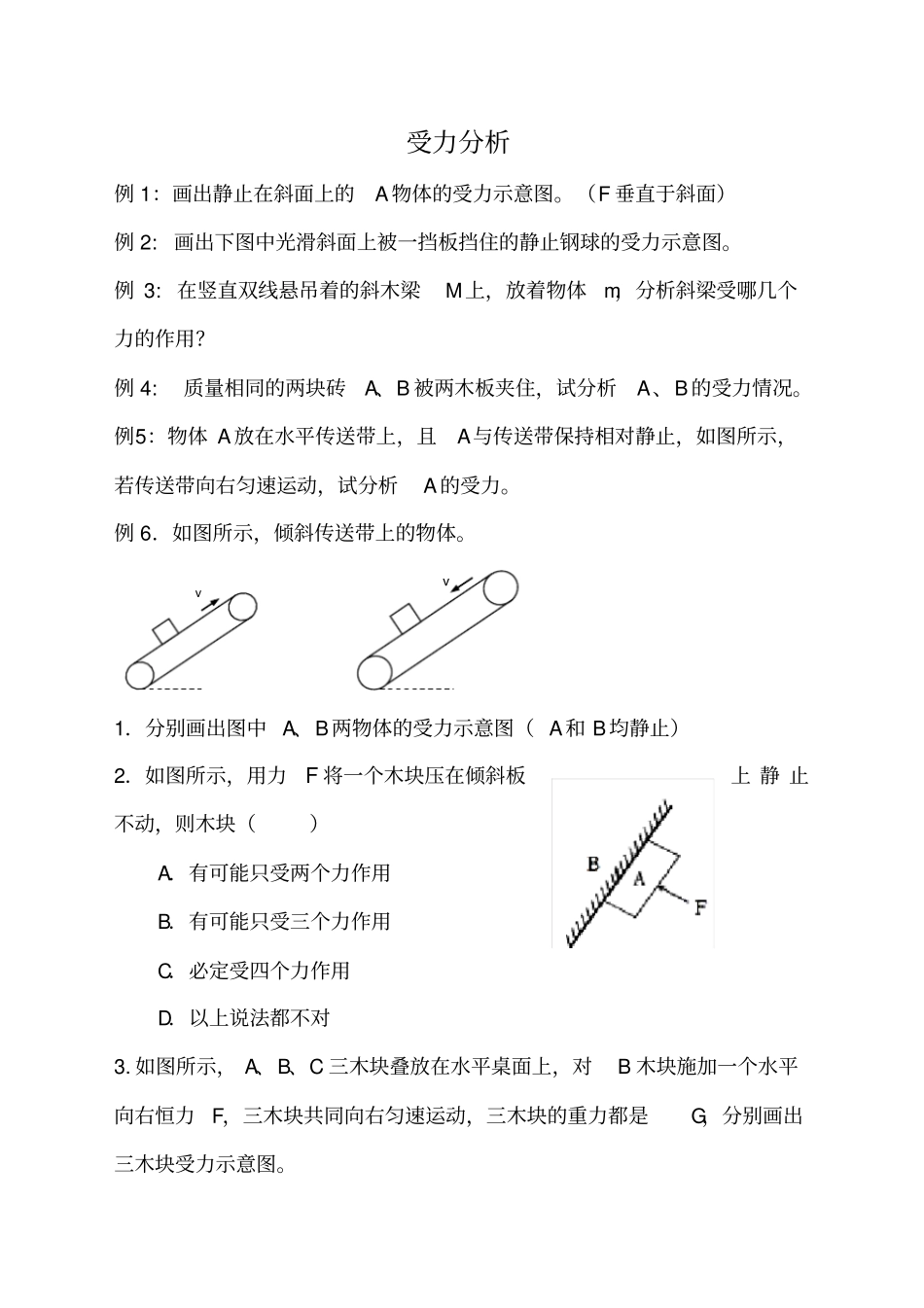

受力分析练习题_第1页
1/2

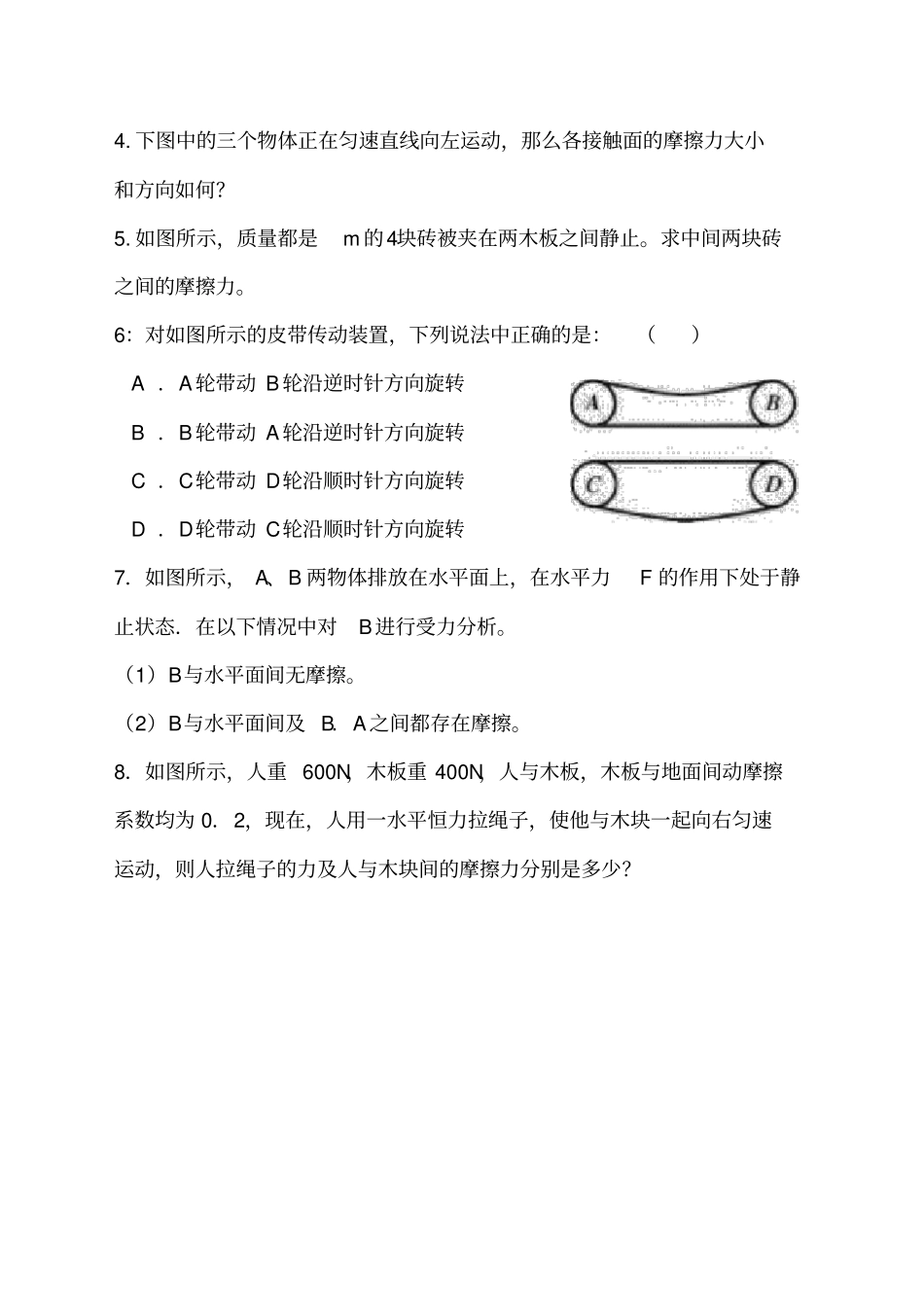

受力分析练习题_第2页
2/2
受力分析例 1:画出静止在斜面上的A物体的受力示意图。(F 垂直于斜面)例 2: 画出下图中光滑斜面上被一挡板挡住的静止钢球的受力示意图。例 3: 在竖直双线悬吊着的斜木梁M上,放着物体m,分析斜梁受哪几个力的作用?例 4: 质量相同的两块砖A、B 被两木板夹住,试分析 A、B的受力情况。例5:物体 A放在水平传送带上,且A与传送带保持相对静止,如图所示,若传送带向右匀速运动,试分析A的受力。例 6.如图所示,倾斜传送带上的物体。1.分别画出图中 A、B两物体的受力示意图( A和 B均静止)2.如图所示,用力F 将一个木块压在倾斜板上 静 止不动,则木块()A.有可能只受两个力作用B.有可能只受三个力作用C.必定受四个力作用D.以上说法都不对3. 如图所示, A、B、C 三木块叠放在水平桌面上,对B 木块施加一个水平向右恒力F,三木块共同向右匀速运动,三木块的重力都是G,分别画出三木块受力示意图。v v 4. 下图中的三个物体正在匀速直线向左运动,那么各接触面的摩擦力大小和方向如何?5. 如图所示,质量都是m 的4块砖被夹在两木板之间静止。求中间两块砖之间的摩擦力。6:对如图所示的皮带传动装置,下列说法中正确的是:() A .A轮带动 B轮沿逆时针方向旋转 B .B轮带动 A轮沿逆时针方向旋转 C .C轮带动 D轮沿顺时针方向旋转 D .D轮带动 C轮沿顺时针方向旋转7.如图所示, A、B 两物体排放在水平面上,在水平力F 的作用下处于静止状态.在以下情况中对B进行受力分析。(1)B与水平面间无摩擦。(2)B与水平面间及 B.A之间都存在摩擦。8.如图所示,人重 600N,木板重 400N,人与木板,木板与地面间动摩擦系数均为 0.2,现在,人用一水平恒力拉绳子,使他与木块一起向右匀速运动,则人拉绳子的力及人与木块间的摩擦力分别是多少?
