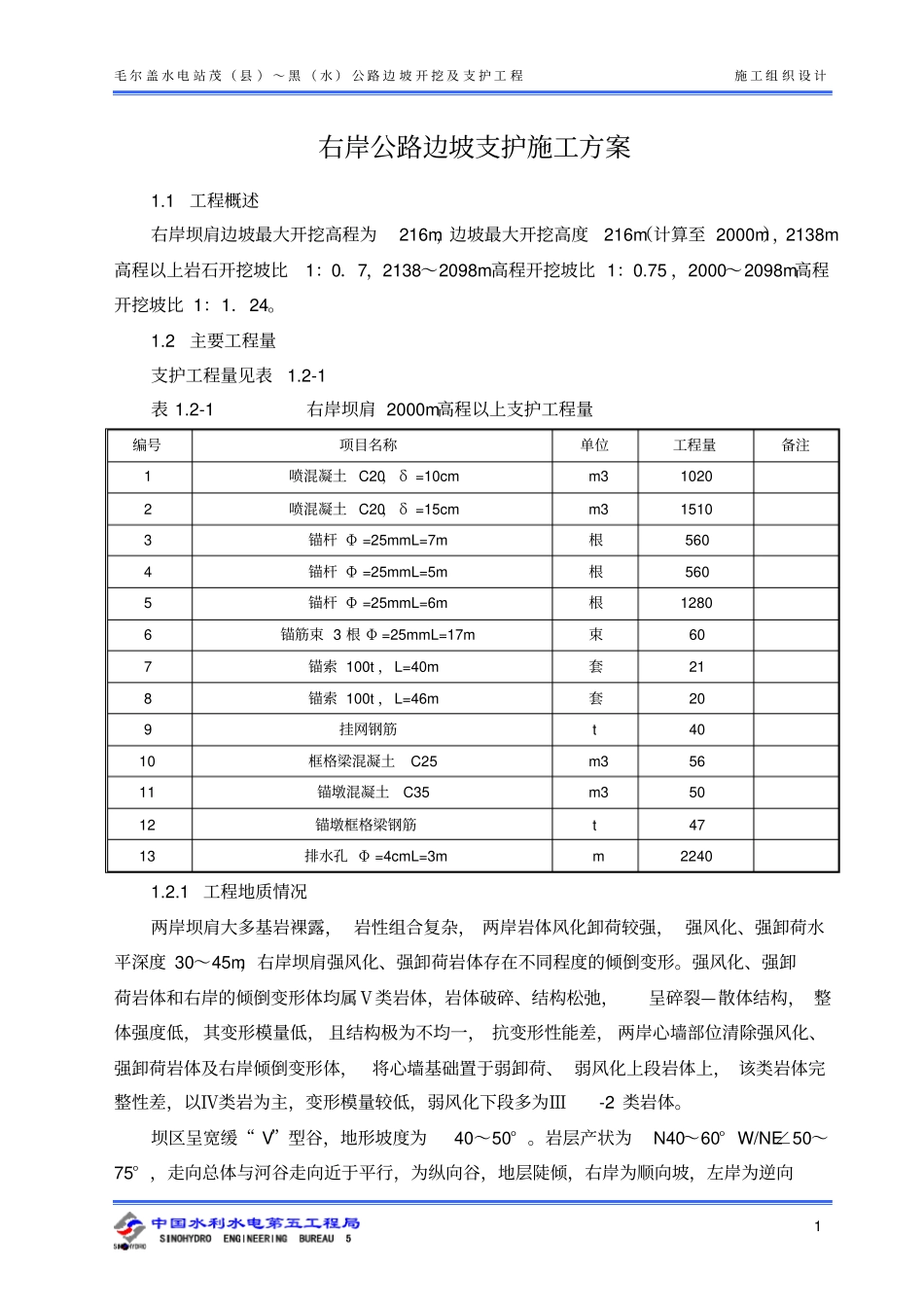

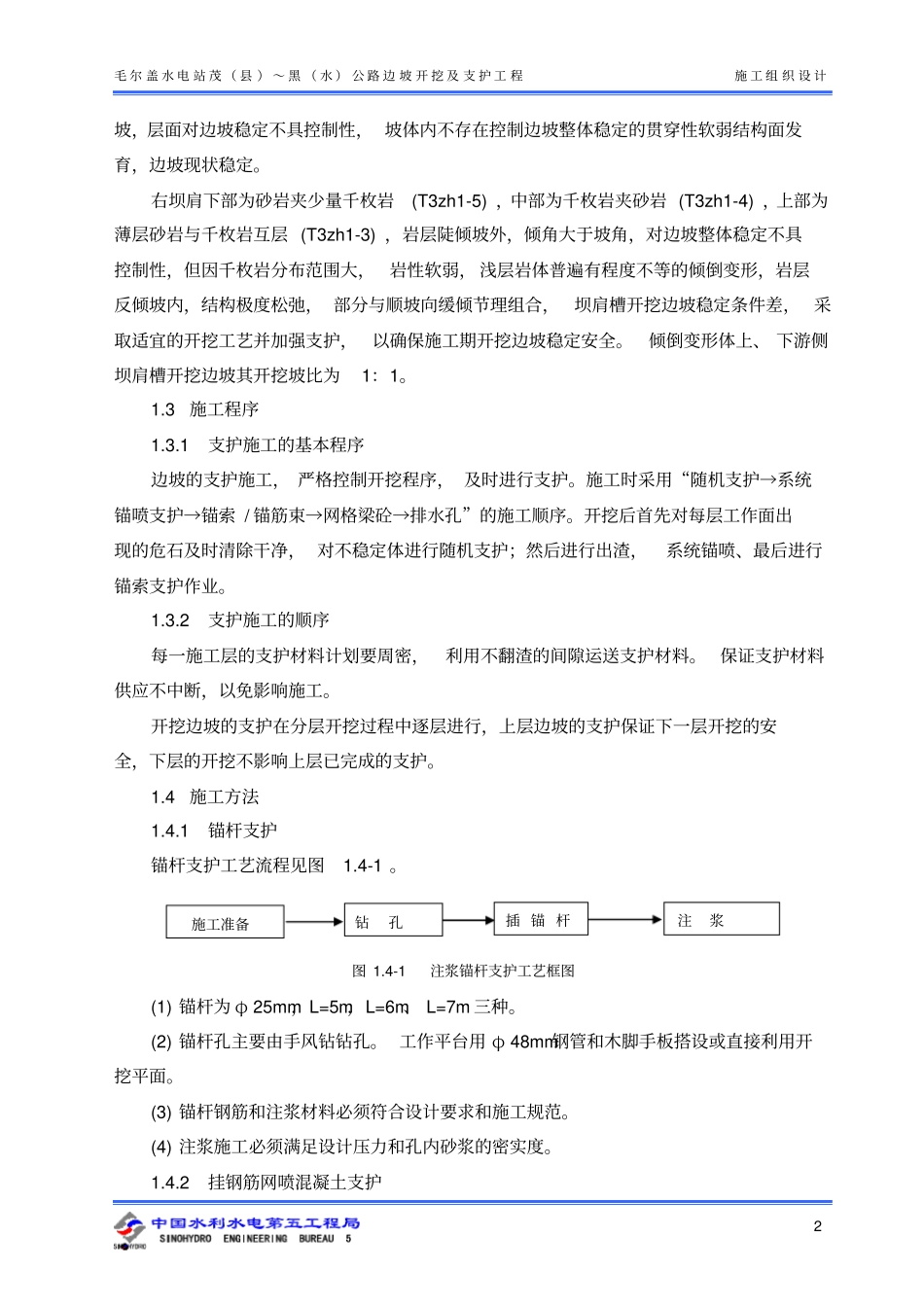

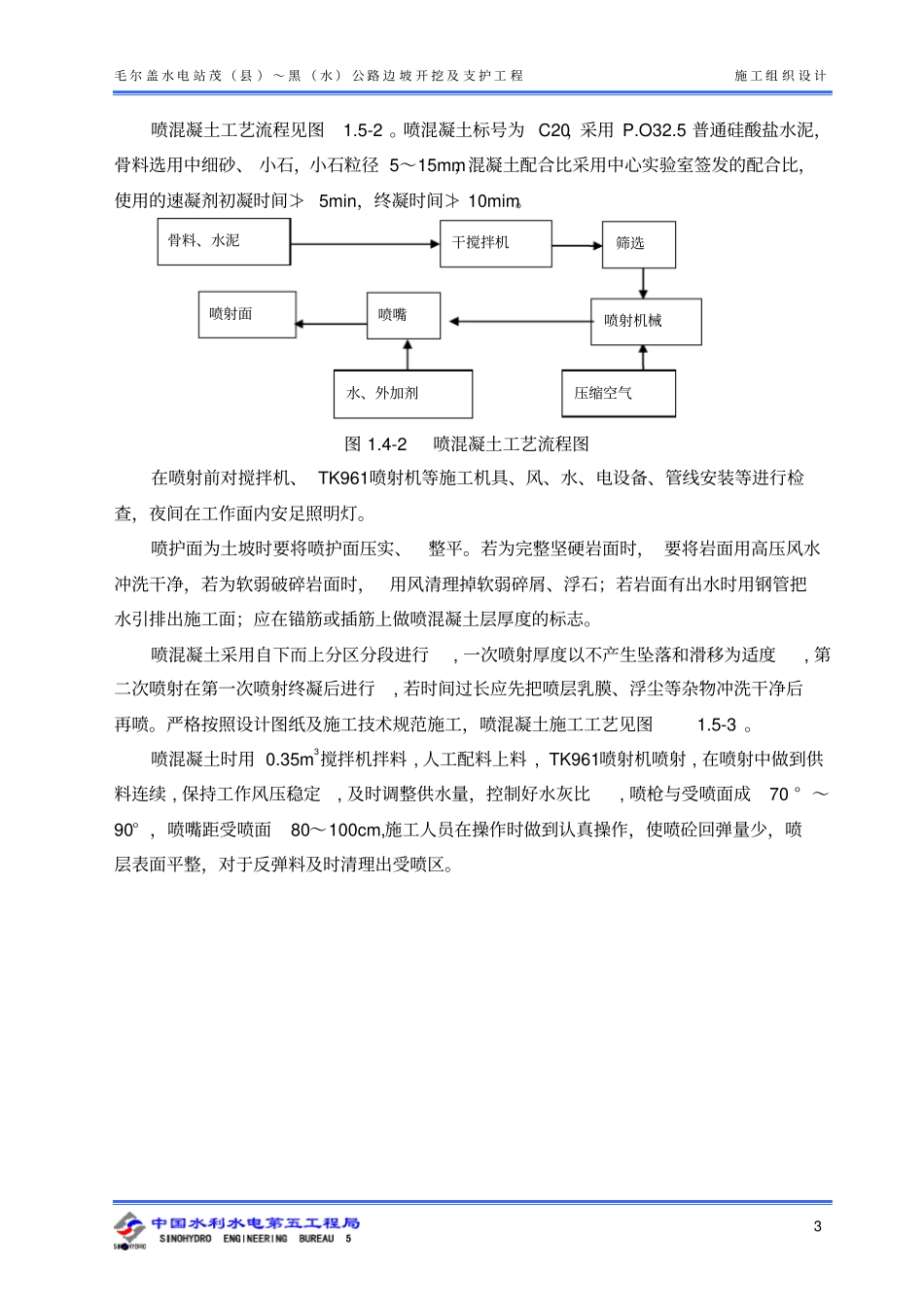

毛 尔 盖 水 电 站 茂 （ 县 ） ～ 黑 （ 水 ） 公 路 边 坡 开 挖 及 支 护 工 程施 工 组 织 设 计1 右岸公路边坡支护施工方案1.1 工程概述右岸坝肩边坡最大开挖高程为216m，边坡最大开挖高度216m（计算至 2000m），2138m高程以上岩石开挖坡比1：0．7，2138～2098m高程开挖坡比 1：0.75 ，2000～2098m高程开挖坡比 1：1．24。1.2 主要工程量支护工程量见表1.2-1 表 1.2-1 右岸坝肩 2000m高程以上支护工程量编号项目名称单位工程量备注1 喷混凝土 C20， δ =10cm m31020 2 喷混凝土 C20， δ =15cm m31510 3 锚杆 Φ =25mmL=7m 根560 4 锚杆 Φ =25mmL=5m 根560 5 锚杆 Φ =25mmL=6m 根1280 6 锚筋束 3 根 Φ =25mmL=17m 束60 7 锚索 100t ，L=40m 套21 8 锚索 100t ，L=46m 套20 9 挂网钢筋t 40 10 框格梁混凝土C25 m356 11 锚墩混凝土C35 m350 12 锚墩框格梁钢筋t 47 13 排水孔 Φ =4cmL=3m m 2240 1.2.1 工程地质情况两岸坝肩大多基岩裸露， 岩性组合复杂， 两岸岩体风化卸荷较强， 强风化、强卸荷水平深度 30～45m，右岸坝肩强风化、强卸荷岩体存在不同程度的倾倒变形。强风化、强卸荷岩体和右岸的倾倒变形体均属Ⅴ类岩体，岩体破碎、结构松弛，呈碎裂—散体结构， 整体强度低，其变形模量低， 且结构极为不均一， 抗变形性能差， 两岸心墙部位清除强风化、强卸荷岩体及右岸倾倒变形体，将心墙基础置于弱卸荷、 弱风化上段岩体上， 该类岩体完整性差，以Ⅳ类岩为主，变形模量较低，弱风化下段多为Ⅲ-2 类岩体。坝区呈宽缓“ V”型谷，地形坡度为40～50° 。岩层产状为N40～60° W/NE∠50～75° ，走向总体与河谷走向近于平行，为纵向谷，地层陡倾，右岸为顺向坡，左岸为逆向毛 尔 盖 水 电 站 茂 （ 县 ） ～ 黑 （ 水 ） 公 路 边 坡 开 挖 及 支 护 工 程施 工 组 织 设 计2 坡，层面对边坡稳定不具控制性， 坡体内不存在控制边坡整体稳定的贯穿性软弱结构面发育，边坡现状稳定。右坝肩下部为砂岩夹少量千枚岩(T3zh1-5) ，中部为千枚岩夹砂岩 (T3zh1-4) ，上部为薄层砂岩与千枚岩互层 (T3zh1-3) ，岩层陡倾坡外，倾角大于坡角，对边坡整体稳定不具控制性，但因千枚岩分布范围大，岩性软弱， 浅层岩体普遍有程度不等的倾倒变形，岩层反倾坡内，结构极度松弛， 部分与顺坡...
