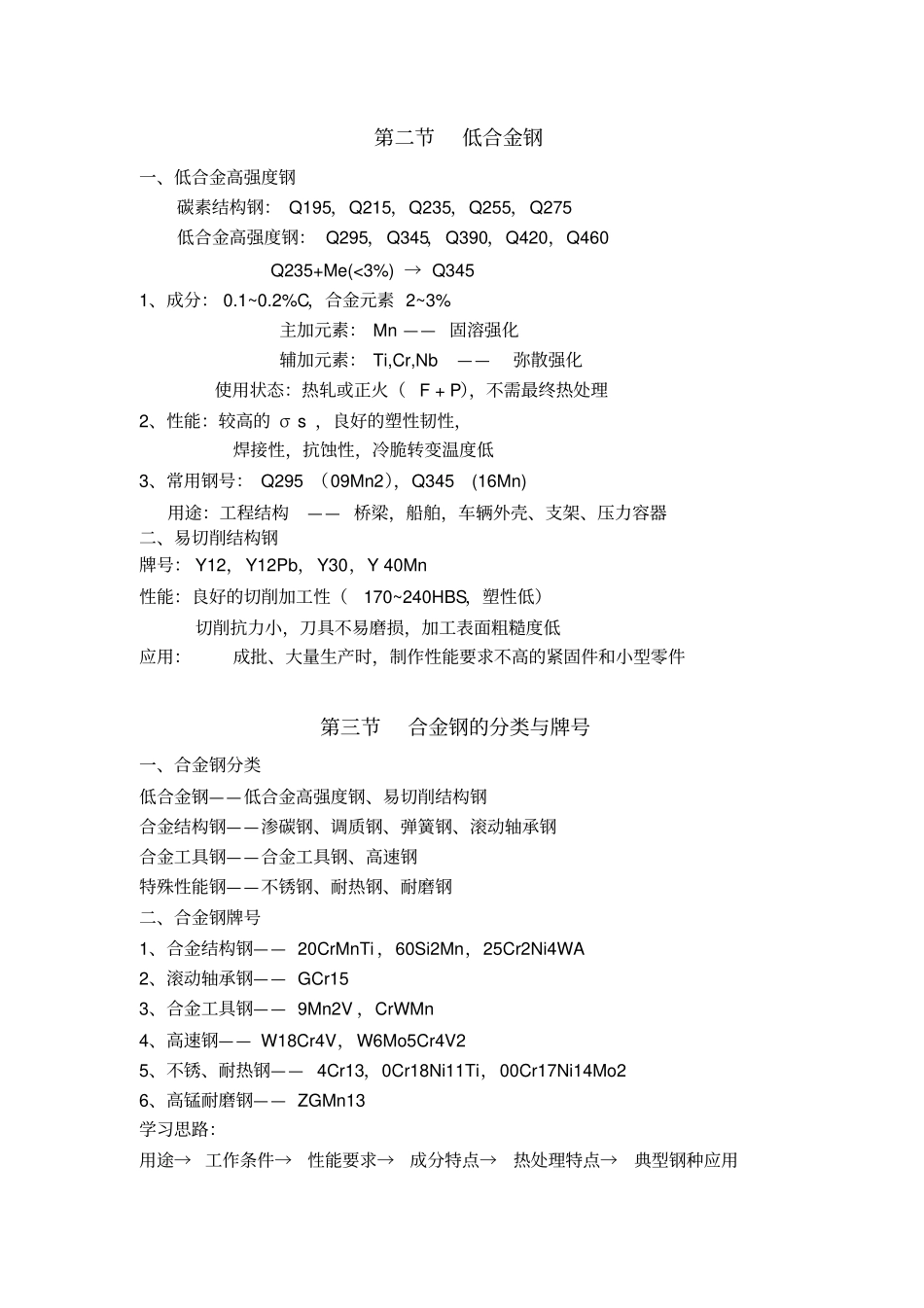

第六章合 金 钢合金钢的优点 ：高的强度和淬透性第一节合金元素在钢中的作用常用合金元素：非碳化物形成元素 —— Co Ni Cu Si Al碳化物形成元素 —— Zr Nb V Ti W Mo Cr Mn Fe 强中强弱一、合金元素对钢中基本相的影响1、形成合金铁素体合金元素→ 溶入 A → 形成合金铁素体→ 固溶强化（ Cr,Ni 较好）2、形成合金碳化物弱碳化物形成元素形成合金渗碳体(Fe,Mn)3C 中强碳化物形成元素形成合金碳化物(Cr23C6，Fe3W3C) 强碳化物形成元素形成特殊碳化物（ VC，TiC）熔点、硬度和稳定性：特殊碳化物> 合金碳化物> 合金渗碳体> Fe3C 二、合金元素对Fe-FeC 相图的影响合金元素对 A 相区影响扩大 A 相区元素（ Mn ）—— E、S 点左下移缩小 A 相区元素（ Cr）—— E、S 点左上移奥氏体钢： 1Cr18Ni9 铁素体钢： 1Cr17 莱氏体钢： W18Cr4V 三、合金元素对热处理的影响1、对加热的影响多数元素减缓 A 形成，阻碍晶粒长大2、对冷却的影响多数元素溶入 A 后 → 过冷 A 稳定性↑→Vc↑→淬透性↑→ Ms 点↓→残余 A 量↑提高淬透性的意义：①增加淬硬层深度②减少工件变形、开裂倾向3、对回火的影响① 回火稳定性→抗回火软化的能力② 产生二次硬化（析出特殊碳化物，产生弥散强化 ；A 残→M 或 B 下）第二节低合金钢一、低合金高强度钢碳素结构钢： Q195，Q215，Q235，Q255，Q275 低合金高强度钢： Q295，Q345，Q390，Q420，Q460 Q235+Me(<3%) → Q345 1、成分： 0.1~0.2%C，合金元素 2~3% 主加元素： Mn —— 固溶强化辅加元素： Ti,Cr,Nb ——弥散强化使用状态：热轧或正火（ F + P），不需最终热处理2、性能：较高的 σ s ，良好的塑性韧性，焊接性，抗蚀性，冷脆转变温度低3、常用钢号： Q295 （09Mn2），Q345 (16Mn) 用途：工程结构—— 桥梁，船舶，车辆外壳、支架、压力容器二、易切削结构钢牌号： Y12，Y12Pb，Y30，Y 40Mn 性能：良好的切削加工性（170~240HBS，塑性低）切削抗力小，刀具不易磨损，加工表面粗糙度低应用：成批、大量生产时，制作性能要求不高的紧固件和小型零件第三节合金钢的分类与牌号一、合金钢分类低合金钢——低合金高强度钢、易切削结构钢合金结构钢——渗碳钢、调质钢、弹簧钢、滚动轴承钢合金工具钢——合金工具钢、高速钢特殊性能钢——不锈钢、耐热钢、耐磨钢二、合金钢牌号1、合金结构钢—— 20CrMnTi ，60Si2...
