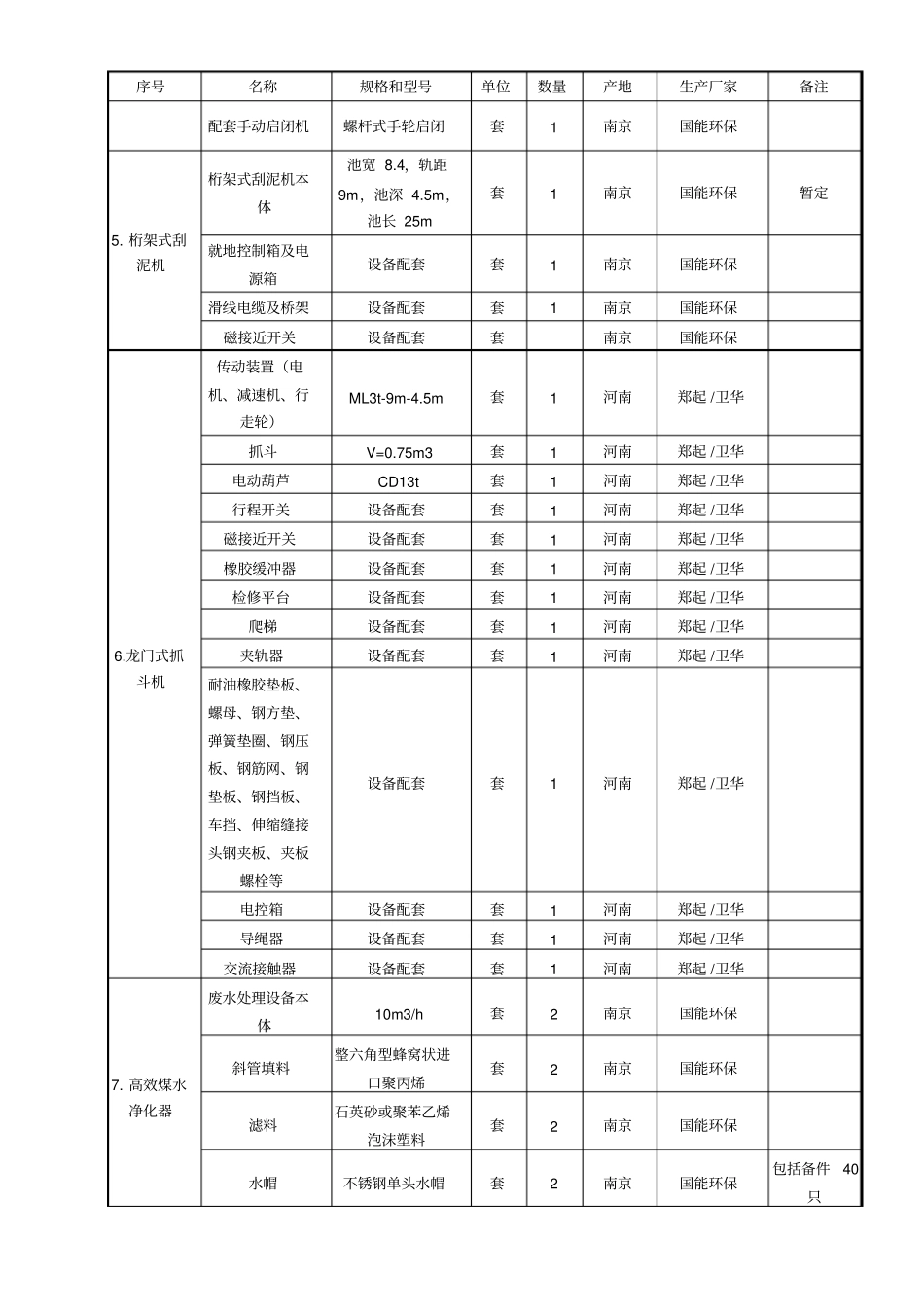

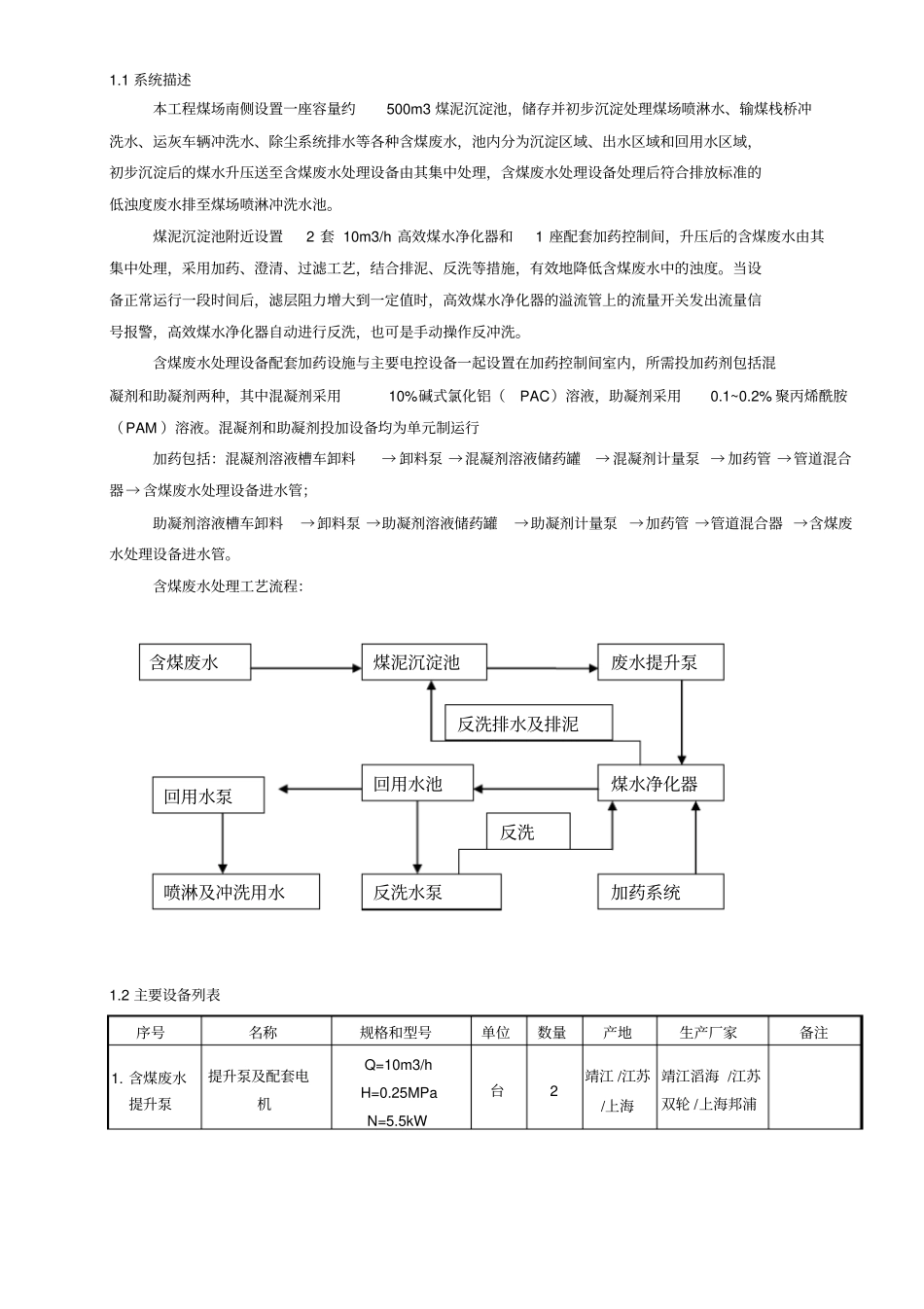

1.1 系统描述本工程煤场南侧设置一座容量约500m3 煤泥沉淀池，储存并初步沉淀处理煤场喷淋水、输煤栈桥冲洗水、运灰车辆冲洗水、除尘系统排水等各种含煤废水，池内分为沉淀区域、出水区域和回用水区域，初步沉淀后的煤水升压送至含煤废水处理设备由其集中处理，含煤废水处理设备处理后符合排放标准的低浊度废水排至煤场喷淋冲洗水池。煤泥沉淀池附近设置2 套 10m3/h 高效煤水净化器和1 座配套加药控制间，升压后的含煤废水由其集中处理，采用加药、澄清、过滤工艺，结合排泥、反洗等措施，有效地降低含煤废水中的浊度。当设备正常运行一段时间后，滤层阻力增大到一定值时，高效煤水净化器的溢流管上的流量开关发出流量信号报警，高效煤水净化器自动进行反洗，也可是手动操作反冲洗。含煤废水处理设备配套加药设施与主要电控设备一起设置在加药控制间室内，所需投加药剂包括混凝剂和助凝剂两种，其中混凝剂采用10%碱式氯化铝（PAC）溶液，助凝剂采用0.1~0.2% 聚丙烯酰胺（PAM ）溶液。混凝剂和助凝剂投加设备均为单元制运行加药包括：混凝剂溶液槽车卸料→ 卸料泵 →混凝剂溶液储药罐→ 混凝剂计量泵 → 加药管 →管道混合器→ 含煤废水处理设备进水管；助凝剂溶液槽车卸料→卸料泵 →助凝剂溶液储药罐→助凝剂计量泵 →加药管 →管道混合器 →含煤废水处理设备进水管。含煤废水处理工艺流程：1.2 主要设备列表序号名称规格和型号单位数量产地生产厂家备注1. 含煤废水提升泵提升泵及配套电机Q=10m3/h H=0.25MPa N=5.5kW 台2 靖江 /江苏/上海靖江滔海 /江苏双轮 /上海邦浦反洗水泵回用水泵回用水池加药系统废水提升泵煤水净化器煤泥沉淀池含煤废水反洗排水及排泥喷淋及冲洗用水反洗序号名称规格和型号单位数量产地生产厂家备注进口滤网、出口止回阀、出口隔离阀、安装底座、安装螺栓及垫铁水泵配套套2 靖江 /江苏/上海靖江滔海 /江苏双轮 /上海邦浦超声波液位计带变送器0~5.0m 套1 德国西门子 /VEGA就地压力表0~0.6MPa 只2 安徽天康 /春晖2. 反冲洗水泵反冲洗泵及配套电机Q=30m3/h H=25MPa N=7.5kW 台2 靖江 /江苏/上海靖江滔海 /江苏双轮 /上海邦浦进口滤网、出口止回阀、出口隔离阀、安装底座、安装螺栓及垫铁水泵配套套2 靖江 /江苏/上海靖江滔海 /江苏双轮 /上海邦浦就地压力表0~0.6MPa 只2 安徽天康 /春晖手动衬胶蝶阀DN65 只2 上海 /浙江上阀五厂 /浙江正光3. 回用水泵回用水泵及配...
