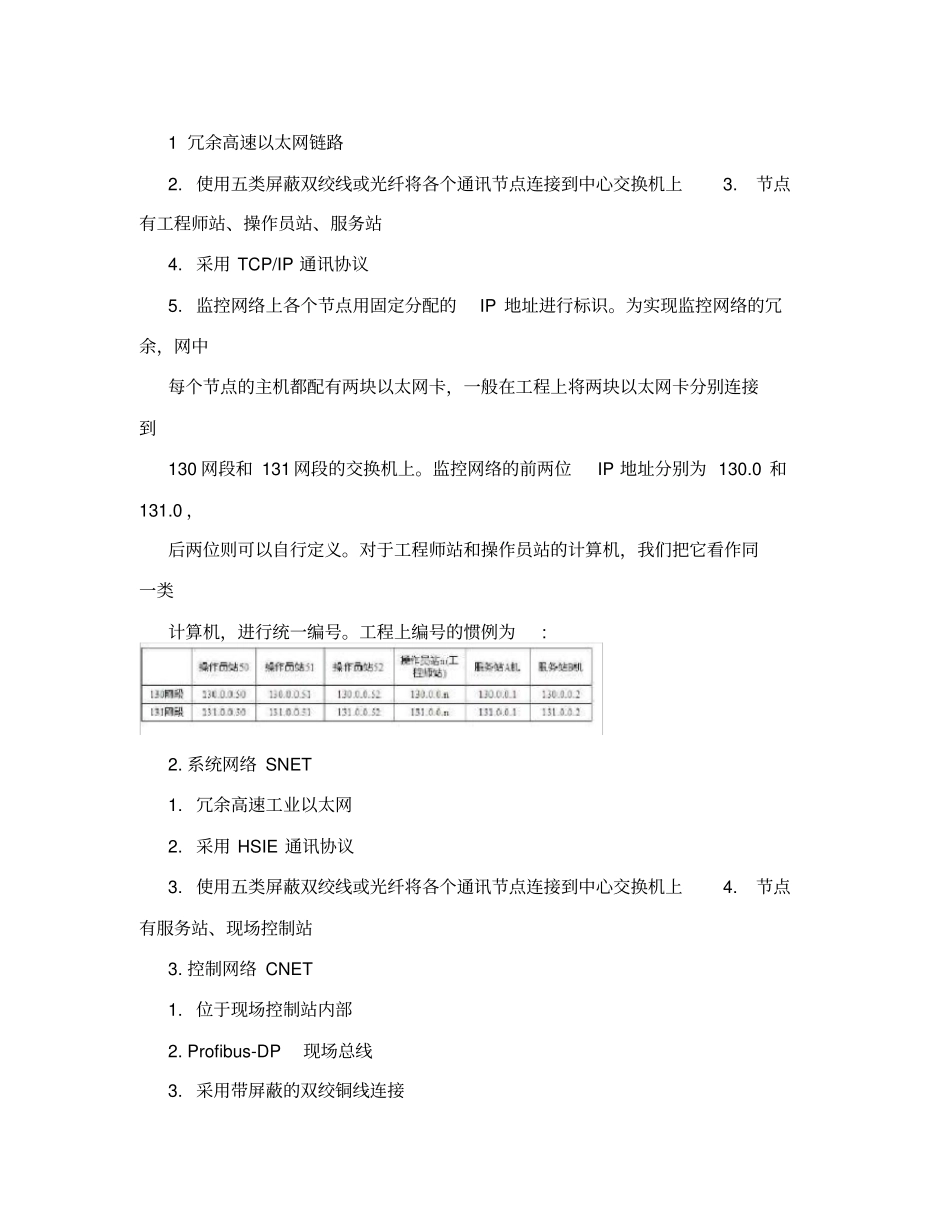

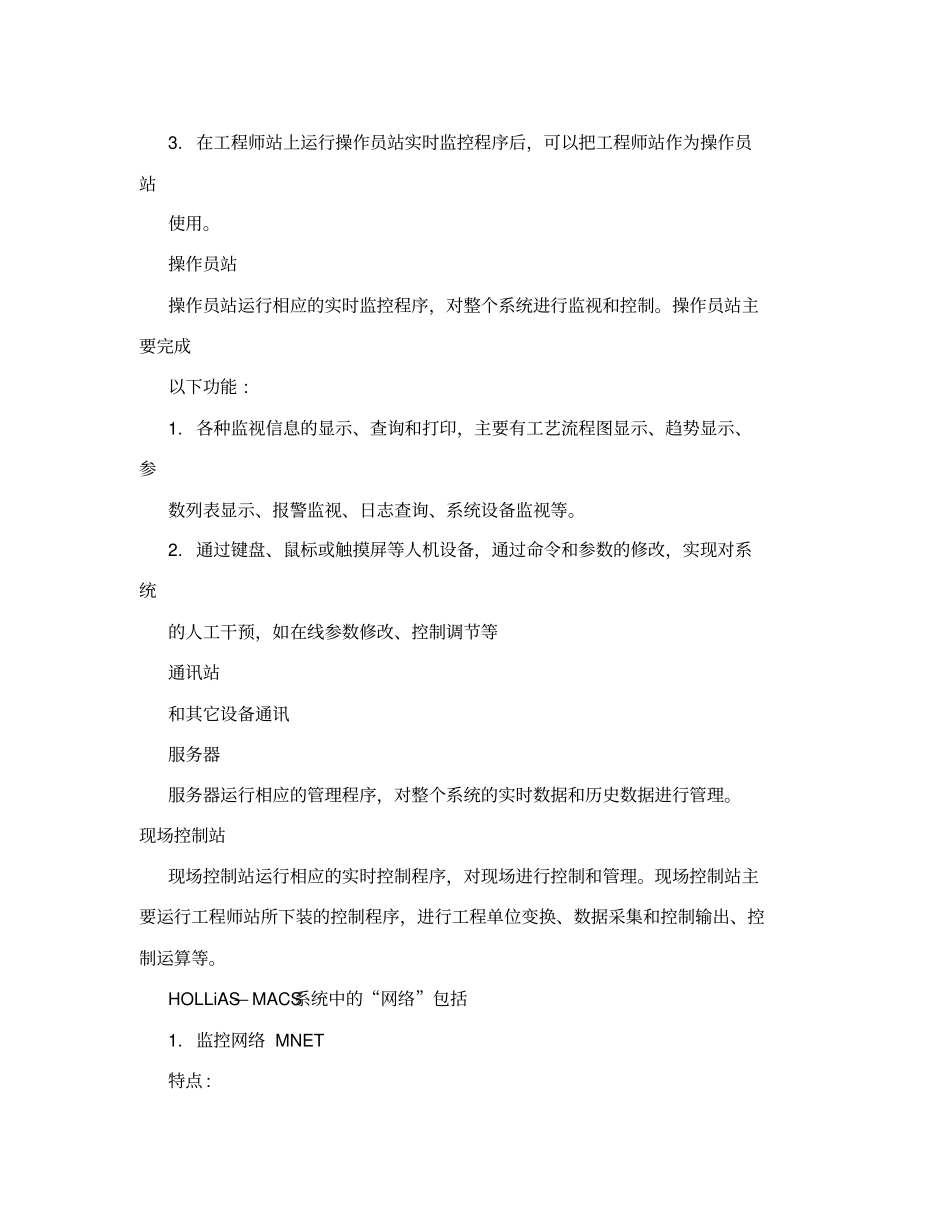

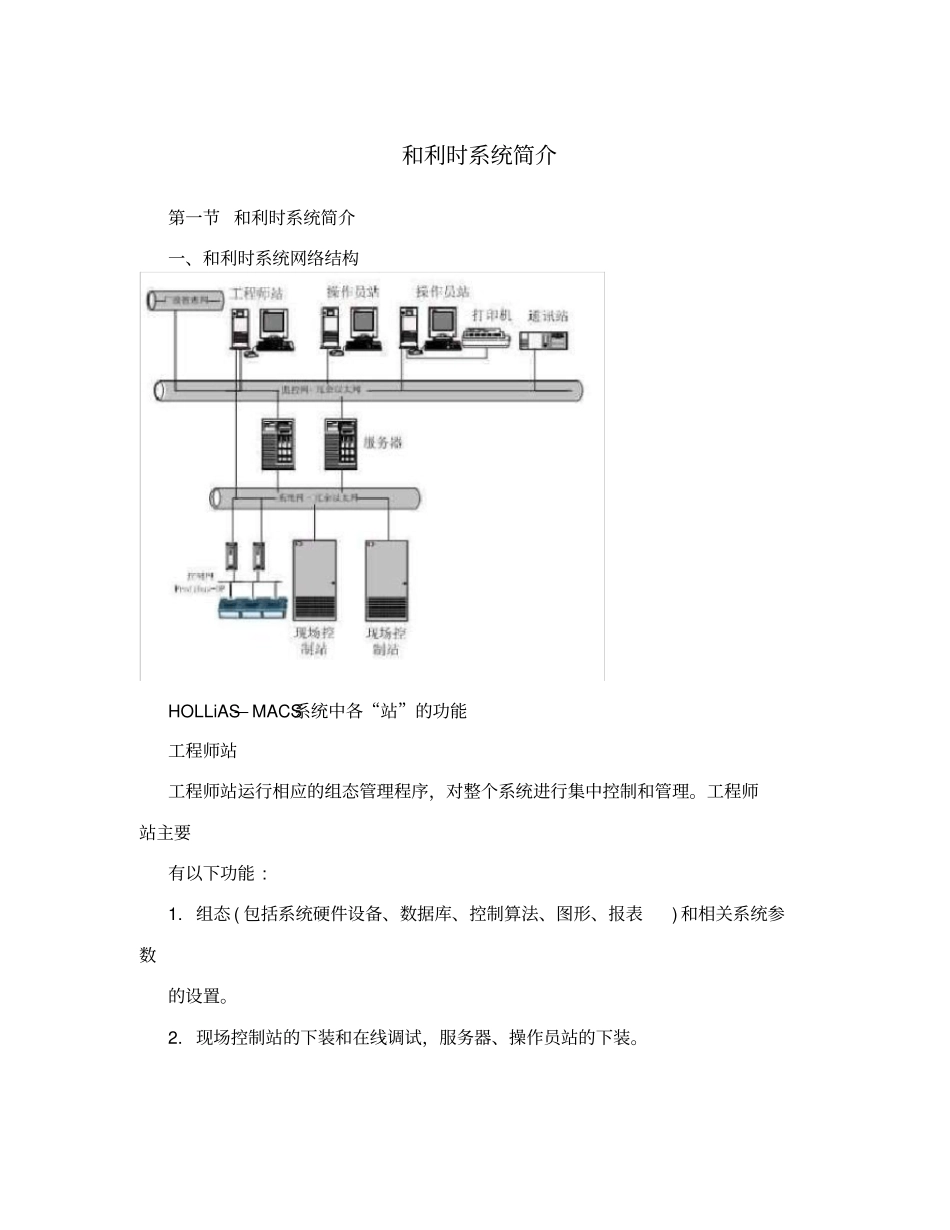

和利时系统简介第一节 和利时系统简介一、和利时系统网络结构HOLLiAS— MACS系统中各“站”的功能工程师站工程师站运行相应的组态管理程序，对整个系统进行集中控制和管理。工程师站主要有以下功能 : 1. 组态 ( 包括系统硬件设备、数据库、控制算法、图形、报表) 和相关系统参数的设置。2. 现场控制站的下装和在线调试，服务器、操作员站的下装。3. 在工程师站上运行操作员站实时监控程序后，可以把工程师站作为操作员站使用。操作员站操作员站运行相应的实时监控程序，对整个系统进行监视和控制。操作员站主要完成以下功能 : 1. 各种监视信息的显示、查询和打印，主要有工艺流程图显示、趋势显示、参数列表显示、报警监视、日志查询、系统设备监视等。2. 通过键盘、鼠标或触摸屏等人机设备，通过命令和参数的修改，实现对系统的人工干预，如在线参数修改、控制调节等通讯站和其它设备通讯服务器服务器运行相应的管理程序，对整个系统的实时数据和历史数据进行管理。现场控制站现场控制站运行相应的实时控制程序，对现场进行控制和管理。现场控制站主要运行工程师站所下装的控制程序，进行工程单位变换、数据采集和控制输出、控制运算等。HOLLiAS— MACS系统中的“网络”包括1. 监控网络 MNET 特点 : 1 冗余高速以太网链路2. 使用五类屏蔽双绞线或光纤将各个通讯节点连接到中心交换机上 3. 节点有工程师站、操作员站、服务站4. 采用 TCP/IP 通讯协议5. 监控网络上各个节点用固定分配的IP 地址进行标识。为实现监控网络的冗余，网中每个节点的主机都配有两块以太网卡，一般在工程上将两块以太网卡分别连接到130 网段和 131 网段的交换机上。监控网络的前两位IP 地址分别为 130.0 和131.0 ，后两位则可以自行定义。对于工程师站和操作员站的计算机，我们把它看作同一类计算机，进行统一编号。工程上编号的惯例为: 2. 系统网络 SNET 1. 冗余高速工业以太网2. 采用 HSIE 通讯协议3. 使用五类屏蔽双绞线或光纤将各个通讯节点连接到中心交换机上 4. 节点有服务站、现场控制站3. 控制网络 CNET 1. 位于现场控制站内部2. Profibus-DP现场总线3. 采用带屏蔽的双绞铜线连接4. 节点主要有 DP主站( 主控单元 ) 和 DP从站 ( 智能 I/O 单元) 5. 完成实时输入 / 输出数据和从站设备诊断信息的传送6. 站地址为 0-125 1. Profibus-DP现场总线 : Profibus是作为德国国家标准DIN 19245 和...
