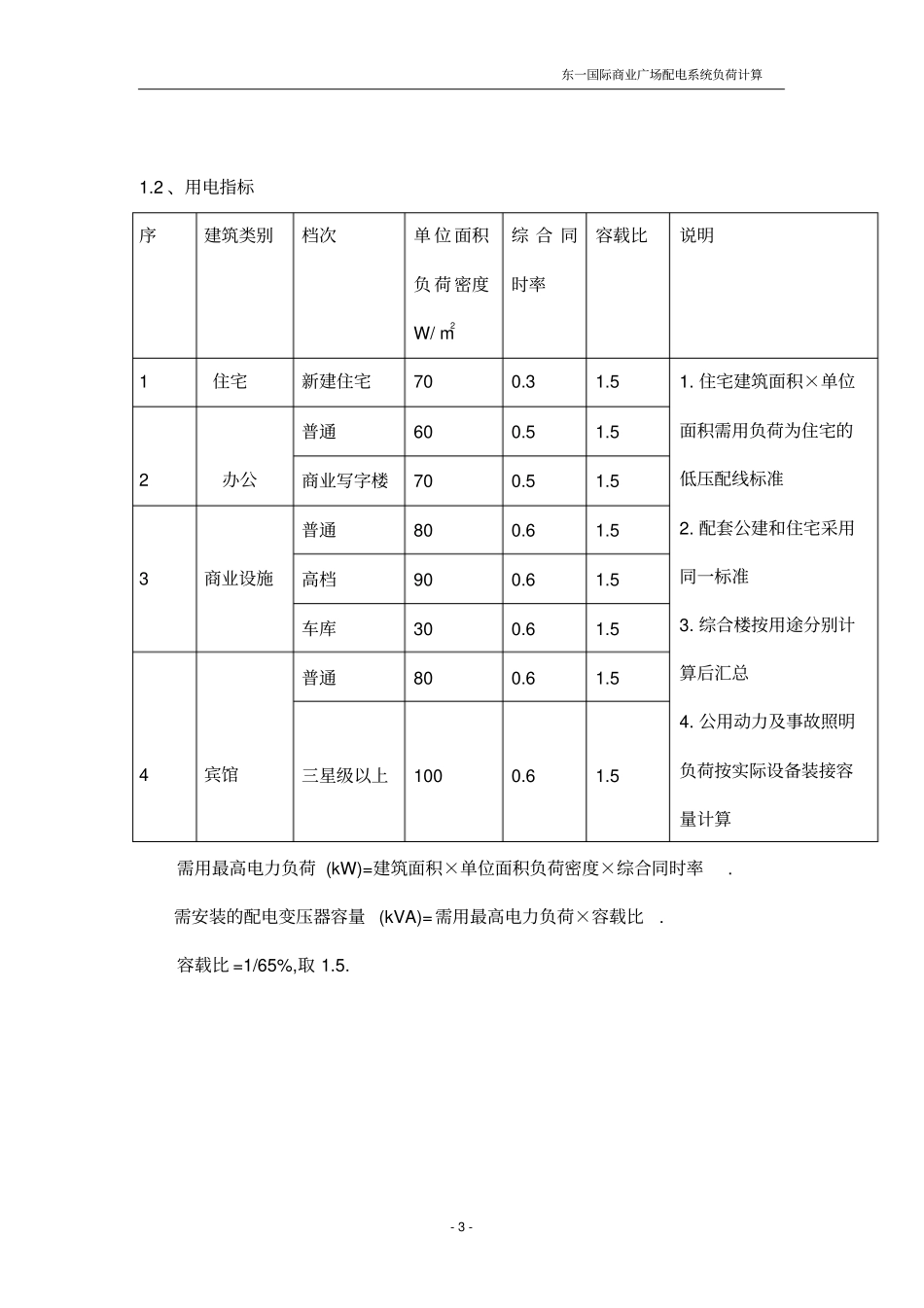

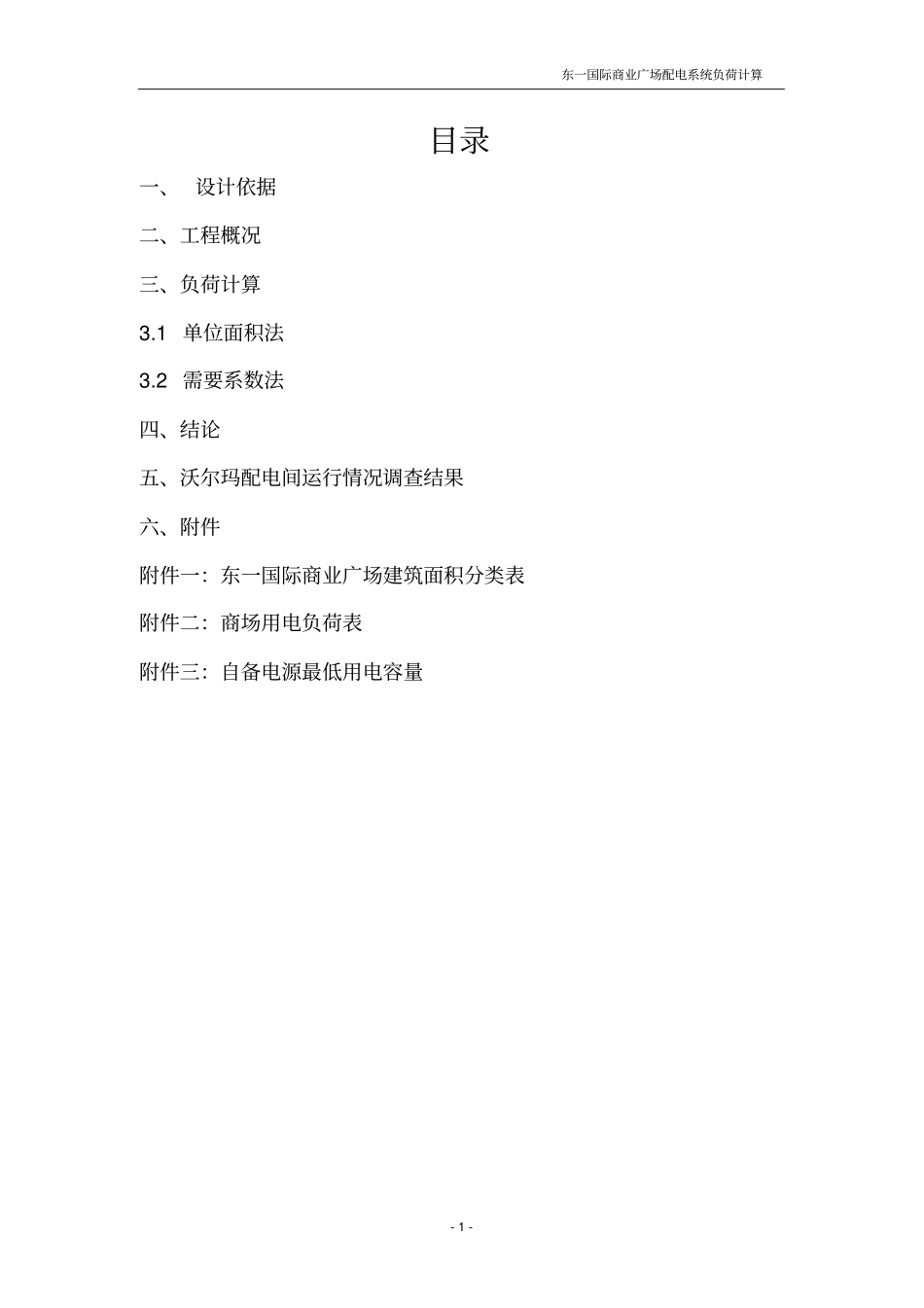

东一国际商业广场配电系统负荷计算- 1 - 目录一、 设计依据二、工程概况三、负荷计算3.1 单位面积法3.2 需要系数法四、结论五、沃尔玛配电间运行情况调查结果六、附件附件一：东一国际商业广场建筑面积分类表附件二：商场用电负荷表附件三：自备电源最低用电容量东一国际商业广场配电系统负荷计算- 2 - 东一国际商业广场配电系统负荷计算一、设计依据1、湖南东一国际商业广场有限公司提供的建筑总平面图和房屋明细表。2、《供配电系统设计规范》 GB50052-95。3、《10kV及以下变电所设计规范》 GB50053-94。4、《城市电力规划规范》 。5、《城市中低压配电网改造技术导则》DL/T599-1996。二、工程概况东一国际商业广场是由湖南东一国际商业广场有限公司开发建设的大型商业场所。其中负五层 ~负三层为地下车库， 负二层 ~6 层为商业广场， 7~27 层塔楼部分 ( 住宅) 。本工程总建筑面积为104623 ㎡， 其中地下车库建筑面积为22269 ㎡， 商场建筑面积为 45479 ㎡，塔楼建筑面积为36875 ㎡。三、负荷计算1、本工程负荷计算，按照长沙电业局颁布的《城区配电标准》，采用单位负荷法进行计算 , 计算如下：1.1 、计算标准总配电容量计算， 采用 1999 年 3 月长沙电业局颁布的 《城区配电标准》，单体建筑的负荷按不同建筑性质做适当调整。东一国际商业广场配电系统负荷计算- 3 - 1.2 、用电指标序建筑类别档次单 位 面积负 荷 密度W/ m2综 合 同时率容载比说明1 住宅新建住宅70 0.3 1.5 1. 住宅建筑面积×单位面积需用负荷为住宅的低压配线标准2. 配套公建和住宅采用同一标准3. 综合楼按用途分别计算后汇总4. 公用动力及事故照明负荷按实际设备装接容量计算2 办公普通60 0.5 1.5 商业写字楼70 0.5 1.5 3 商业设施普通80 0.6 1.5 高档90 0.6 1.5 车库30 0.6 1.5 4 宾馆普通80 0.6 1.5 三星级以上100 0.6 1.5 需用最高电力负荷 (kW)=建筑面积×单位面积负荷密度×综合同时率. 需安装的配电变压器容量 (kVA)=需用最高电力负荷×容载比. 容载比 =1/65%,取 1.5. 东一国际商业广场配电系统负荷计算- 4 - 1.3 、负荷计算配电间建筑 物名称建 筑 面积(m2) 负荷密度 (W/ m2) 综 合 同时率 Kx 计 算 功 率Pjs(Kw) 所需变压器容量(容载比取1.5)kVA 商场45479 90(120) 0.6 2456(3275) 4000(5000) 住宅36875 70 0.3 775 1800 地下车库22269 30...
