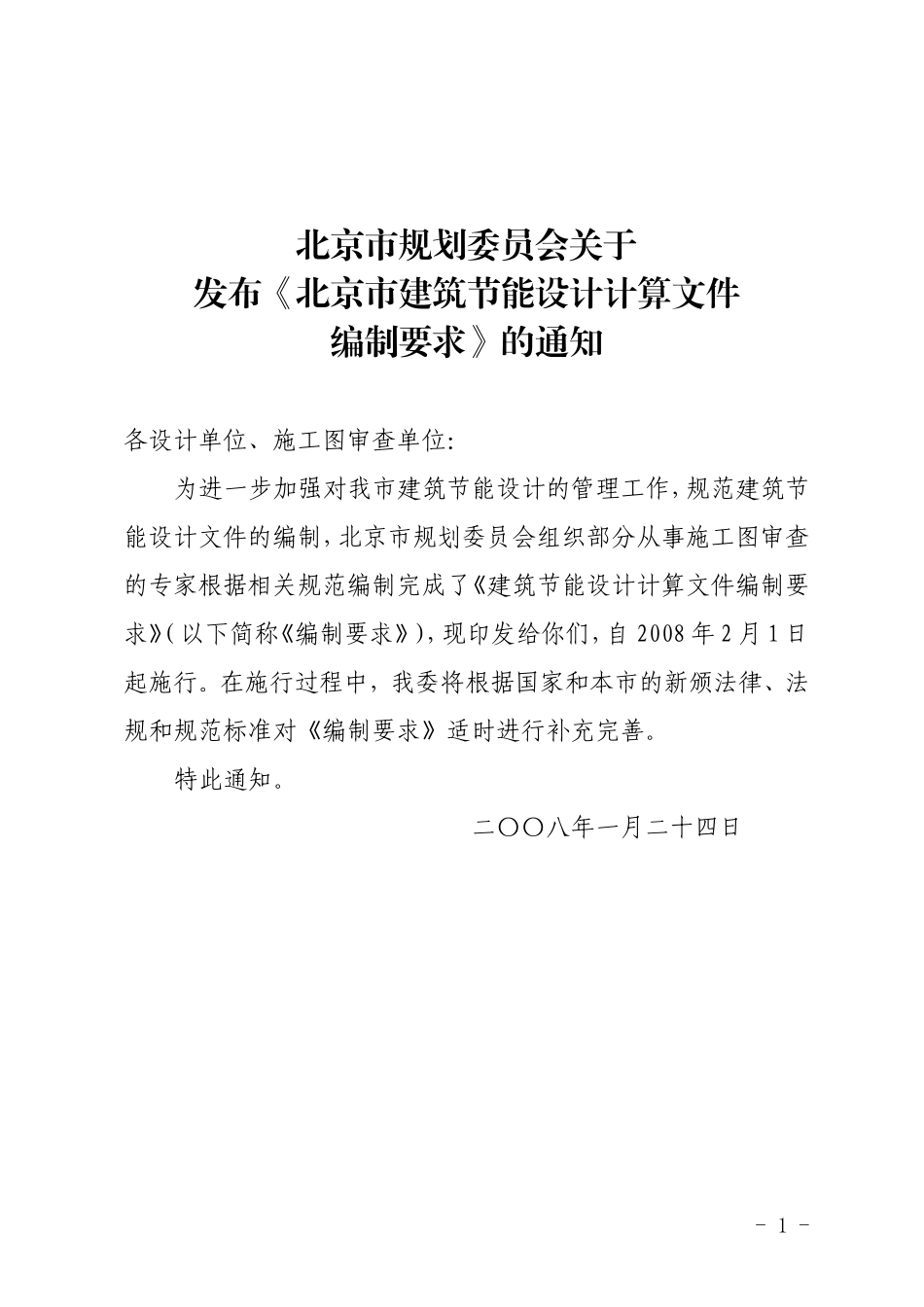

北京市规划委员会关于发布《北京市建筑节能设计计算文件编制要求》的通知各设计单位、施工图审查单位:为进一步加强对我市建筑节能设计的管理工作,规范建筑节能设计文件的编制,北京市规划委员会组织部分从事施工图审查的专家根据相关规范编制完成了《建筑节能设计计算文件编制要求》(以下简称《编制要求》),现印发给你们,自2008年2月1日起施行。在施行过程中,我委将根据国家和本市的新颁法律、法规和规范标准对《编制要求》适时进行补充完善。特此通知。二〇〇八年一月二十四日-1-建筑节能计算文件(电气专业)一、对施工图设计的要求:1、在设计说明中增加“节能设计”内容,用规范性语言概括地说明建筑电气采取的节能措施和采用的先进技术,以及选用的能耗低、运行可靠的产品设备。2、在照明设计中,根据工程性质、规模,按照《建筑照明设计标准》GB50034-2004中的有关规定,确定主要房间及场所的标准照度值及相应的功率密度值(不含住宅套内房间),并对其各有代表性的房间及场所的照度和功率密度值进行计算。将计算结果列表,其格式如下表。二次装修房间(场所)预留用电量并确定二次装修的照度标准值以及照明功率密度。照明照度及功率密度计算表场所楼层轴线光源种类面积(m2)灯具安装容量(W)标准照度(LX)标准功率密度(W/m2)计算照度(LX)计算功率密度(W/m2)备注办公室三层1-2/A-B三基色荧光灯48(36+4)*2*6=48030011300±10%≤11灯具效率≧60%办公室五层4-5/D-F三基色荧光灯50018500±10%≤18档案室地下一层7-8/A-C三基色荧光灯2008200±10%≤8注:照明照度及功率密度值计算表可列在电气专业总说明中,也可分别列在各-2-层照明平面图中。3、按《建筑照明设计标准》GB50034-2004的3.2.2条及3.2.3条选择光源。一般情况下,除3.2.4条规定外,室内外照明不应采用普通白炽灯作为照明光源。4、选用荧光灯和气体放电灯应配电子镇流器,或配节能电感镇流器并加电容补偿,功率因数大于等于0.9。5、选用高效率节能灯具,效率应符合<<建筑照明设计标准>>GB50034-20043.3.2条规定。二、严格执行有关规范条文:1、<<建筑照明设计标准>>GB50034-2004办公建筑6.1.2条商业建筑6.1.3条旅馆建筑6.1.4条医院建筑6.1.5条学校建筑6.1.6条工业建筑6.1.7条2、《住宅建筑规范》GB50368-200510.1.4条3、《民用建筑节能设计标准》JGJ26-95第5.2.10条三、有关问题的说明:1、“照明照度及功率密度值计算表”中应列出本工程在规范中对应建筑类别强制性条文列出的房间(场所),以及在本类建筑中规范强制性条文虽没有列出但可参照其他类别建筑强制性条文规定的标准相当﹑功能类似的房间(场所)。对于强制性条文未规定而在工程中有代表性的房间(场所)也需列入计算表中。2、二次装修房间(场所),根据规范规定在设计中确定照度标准和功率密度。3、镇流器能耗计算:自镇流(紧凑型)荧光节能灯不单独计能耗,每只灯-3-按标称容量计,气体放电灯镇流器能耗按下表计算。对采用的先进技术,选用的低能耗产品,设计说明中注明有关数据及参数。各种镇流器自身的功耗表光源功率(W)镇流器自身消耗的功率(W)普通型电感节能型电感电子型≦208~104~6<2309~12<4.5<3408.8~10<5<410015~20<11<1015022.5~27<18<1525035~45<25<2540048~56<3620~40镇流器自身消耗占灯功率的百分比(%)镇流器自身消耗占灯功率的百分比(%)镇流器自身消耗占灯功率的百分比(%)>100010-11<85~10注:<<全国民用建筑工程设计技术措施>>节能专篇(电气分册)表3.2.3-64、在一般情况下,设计照度值与标准值比较,可有±10%的偏差。但功率密度值不能超出该标准照度的照明功率密度现行值。5、设有装饰性灯具的场所,可按实际采用的装饰性灯具总功率的50%计入照明功率密度值的计算,(见GB50034-20046.1.8条)。这些灯具和场所以该条的条文说明为准。6、设有重点照明的商店营业厅,该营业厅的照明功率密度值每平方米可增加5W。可按营业厅全面积增加。-4-建筑节能计算文件◇◇◇◇◇◇◇(项目名称)×××××(归档号)-5-建筑专业主持人:(设计总负责人)审定人:校审人:计算人:×××××(设计单位名称)××年×月×...
