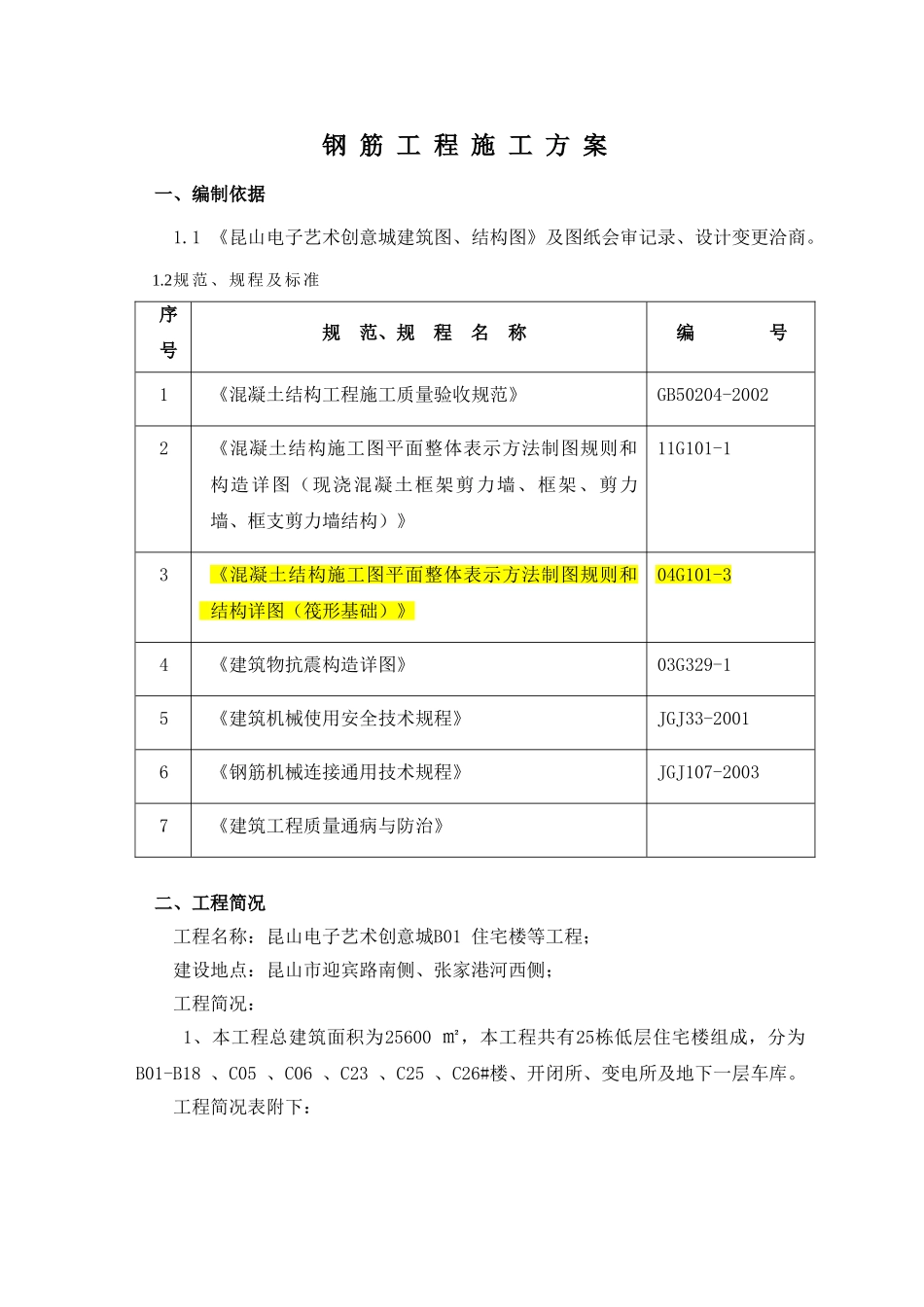

昆山电子艺术创意城B01住宅楼等工程钢筋工程施工方案施工单位：扬州天成建筑安装工程有限公司2013年7月目录一、编制依据二、工程简况三、施工部署四、施工前准备五、施工工艺五、钢筋成型质量标准七、质量保证措施三、成品保护措施九、安全文明施工措施十、环境保护措施钢筋工程施工方案一、编制依据1.1《昆山电子艺术创意城建筑图、结构图》及图纸会审记录、设计变更洽商。1.2规范、规程及标准序号规范、规程名称编号1《混凝土结构工程施工质量验收规范》GB50204-20022《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架剪力墙、框架、剪力墙、框支剪力墙结构）》11G101-13《混凝土结构施工图平面整体表示方法制图规则和结构详图（筏形基础）》04G101-34《建筑物抗震构造详图》03G329-15《建筑机械使用安全技术规程》JGJ33-20016《钢筋机械连接通用技术规程》JGJ107-20037《建筑工程质量通病与防治》二、工程简况工程名称：昆山电子艺术创意城B01住宅楼等工程；建设地点：昆山市迎宾路南侧、张家港河西侧；工程简况：1、本工程总建筑面积为25600㎡，本工程共有25栋低层住宅楼组成，分为B01-B18、C05、C06、C23、C25、C26#楼、开闭所、变电所及地下一层车库。工程简况表附下：编号工工程名称建筑面积（m²）结构类型层数建筑高度1B01-B08#楼762.6框架结构地上三层10.1m2B09#楼886框架结构地上三层地下车库10.1m3B10#楼825.16框架结构地上三层地下车库10.1m4B11#楼762.6框架结构地上三层10.1m5B12#楼896.8框架结构地上三层地下车库10.1m6B13#楼825框架结构地上三层地下车库10.1m7B14-B16#楼762.6框架结构地上三层10.1m8B17-B18#楼1733.79框架结构地上三层地下一层10.1m9C05#楼989框架结构地上三层地下一层11.45m10C06#楼1171框架结构地上二层地下一层6.6m11C23#楼776.3框架结构地上三层10m12C25#楼989框架结构地上三层地下一层11.45m13C26#楼715框架结构地上三层9.8m14开闭所206.8框架结构地上一层6.74m15变电所384框架结构地上一层6.94m钢筋工程是主体结构工程质量中的重要一环，要把住材质、加工、绑扎的质量关和成品保护关；要熟悉图纸，认真交底，跟踪质检，确保钢筋工程的质量。根据设计要求，本工程墙柱钢筋直径φ≥12采用电渣压力焊连接，其它梁板钢筋以绑扎连接为主。本工程所使用钢筋种类如下：φ6（HPB300）、φ8（HPB300）、φ10（HPB300）、φ8（HRB400）、φ10（HRB400）、φ12（HRB400）、φ14（HRB400）、φ16（HRB400）、φ18（HRB400）、φ20（HRB400）、φ22（HRB400）、φ25（HRB400）。本工程混凝土保护层厚度如下：环境类别板、墙、壳梁、柱、杆≤C25＞C25≤C25＞C25一20152520二a25203025b30254035三a35304540b45405550三、施工部署工程人员安排：工序分工及责任情况，如下：序号工序名称负责人质量检查1图纸审核孙亿平查乃占2技术交底孙亿平查乃占3钢筋放样张秀才查乃占4钢筋成型张秀才查乃占5钢筋绑扎张秀才查乃占施工人员安排、劳动力计划：本工程各段钢筋工程施工劳动力安排如下:质检、工长钢筋绑扎电渣压力焊连接运料及清理450105四、施工前期准备1、技术准备1.1、图纸会审图纸会审的程序：由各专业技术人员自行审查图纸，发现本专业施工图存在的问题，及时做以记录；各专业施工图放在一起核对，检查尺寸、细部做法是否有相互冲突之处，发现问题及时记录。工程各专业技术人员应坚持日常的图纸审核制度，发现问题及时向工程总工汇报，重大问题由工程总工向公司技术部和总工程师汇报，同设计院、建设单位协商解决。坚持做到施工前把图纸中存在的问题处理完毕，保证工程顺利进行。2、钢筋工程构造要求2.1、受拉钢筋基本锚固长度：砼强度等级C20C25C30C35C40C45C50HPB30040d34d31d28d26d24d23dHPB33539d33d30d27d25d24d23dHRB40040d36d32d30d28d27d注：受拉钢筋的锚固长度根据锚固条件乘以锚固修正系数，当多于一项可以连乘，但不应小于0.6，且锚固长度不小于200mm。2.2、所有翻样料单均须符合设计及施工规范要求，对设计中没有确定的部分，以规范和有关规程为准。3、钢筋接头构造要求：①钢筋接头位置规定：框架梁、楼层楼板的受力钢筋...
