从不同方向看物体的形状VIP专享VIP免费

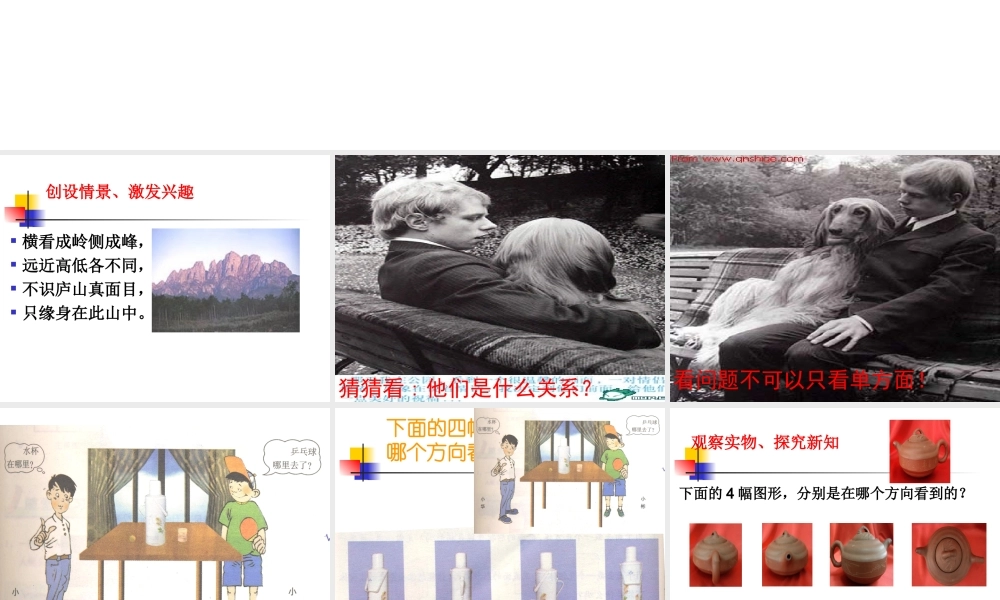

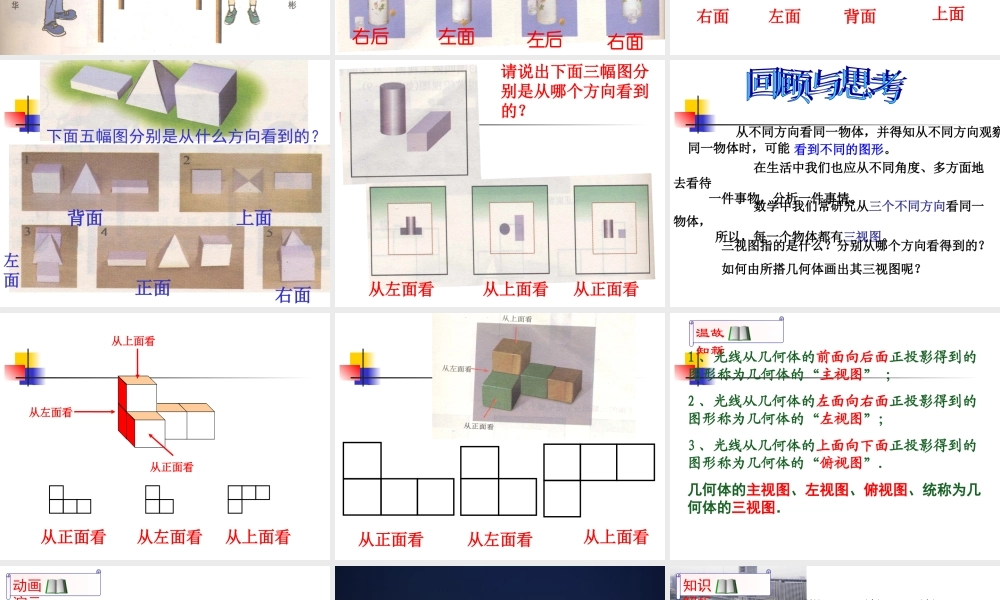

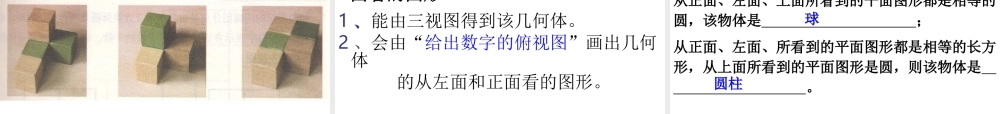

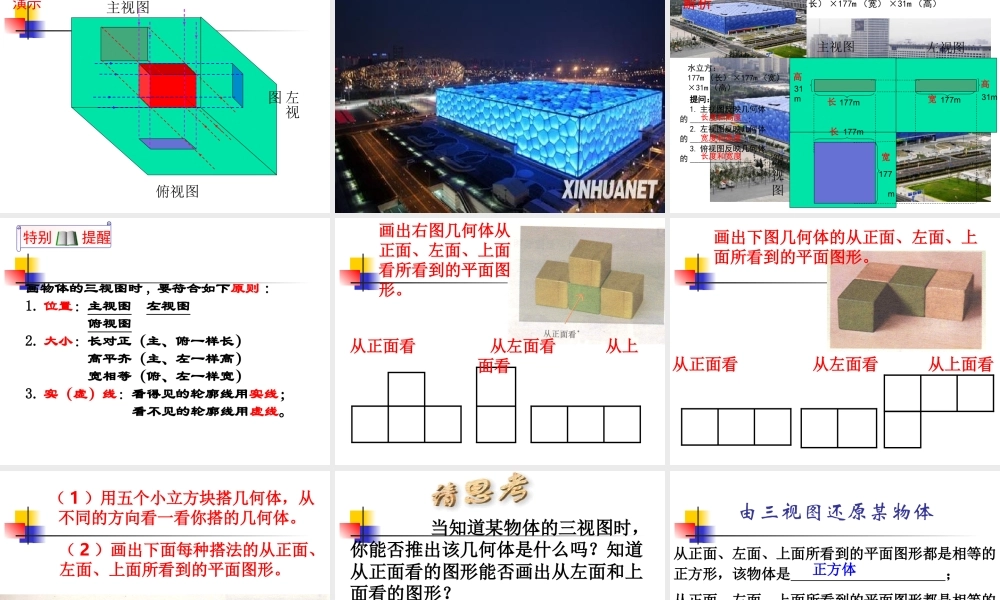

创设情景、激发兴趣 横看成岭侧成峰，  远近高低各不同， 不识庐山真面目， 只缘身在此山中。 猜猜看 : 他们是什么关系？ 看问题不可以只看单方面！ 下面的四幅图形，分别是在哪个方向看到的？右后左面右面左后 观察实物、探究新知下面的 4 幅图形，分别是在哪个方向看到的？右面上面背面左面 下面五幅图分别是从什么方向看到的？背面上面左面正面右面 请说出下面三幅图分别是从哪个方向看到的？从左面看从上面看从正面看 从不同方向看同一物体，并得知从不同方向观察同一物体时，可能 看到不同的图形。 在生活中我们也应从不同角度、多方面地去看待 一件事物，分析一件事情。 数学中我们常研究从三个不同方向看同一物体， 所以，每一个物体都有三视图。 三视图指的是什么？分别从哪个方向看得到的？ 如何由所搭几何体画出其三视图呢？ 从上面看从左面看从正面看从正面看从左面看从上面看 从正面看从左面看从上面看 1 、光线从几何体的前面向后面正投影得到的图形称为几何体的“主视图” ；2 、光线从几何体的左面向右面正投影得到的图形称为几何体的“左视图”；3 、光线从几何体的上面向下面正投影得到的图形称为几何体的“俯视图”．几何体的主视图、左视图、俯视图、统称为几何体的三视图．温故 知新 主视图俯视图左视图动画 演示 水立方： 177m （长） ×177m （宽） ×31m （高） 主视图俯视图左视图31m高177m长177 m宽177m宽31m高177m长提问：1. 主视图反映几何体的 ______________;2. 左视图反映几何体的 _____________; 3. 俯视图反映几何体的 _______________ 。长度和高度宽度和高度长度和宽度水立方：177m （长） ×177m （宽）×31m （高） 知识 解析 画物体的三视图时 , 要符合如下原则 :1. 位置：主视图 左视图 俯视图2. 大小：长对正（主、俯一样长） 高平齐（主、左一样高） 宽相等（俯、左一样宽）3. 实（虚）线：看得见的轮廓线用实线； 看不见的轮廓线用虚线。特别 提醒 画出右图几何体从正面、左面、上面看所看到的平面图形。从正面看 从左面看 从上面看 画出下图几何体的从正面、左面、上面所看到的平面图形。从正面看 从左面看 从上面看 （ 1 ）用五个小立方块搭几何体，从不同的方向看一看你搭的几何体。（ 2 ）画出下面每种搭法的从正面、左面、上面所看到的平面图形。 1 、能由三视图得到该几何体。2 、会由“给出数字的俯...
