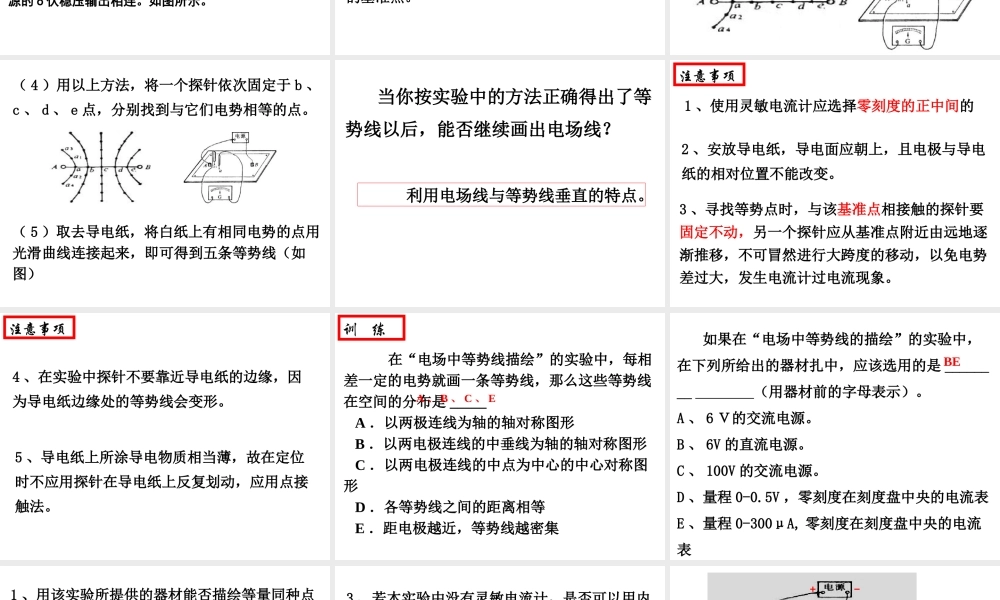

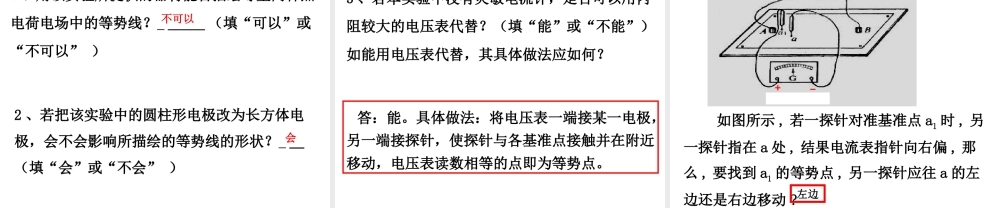

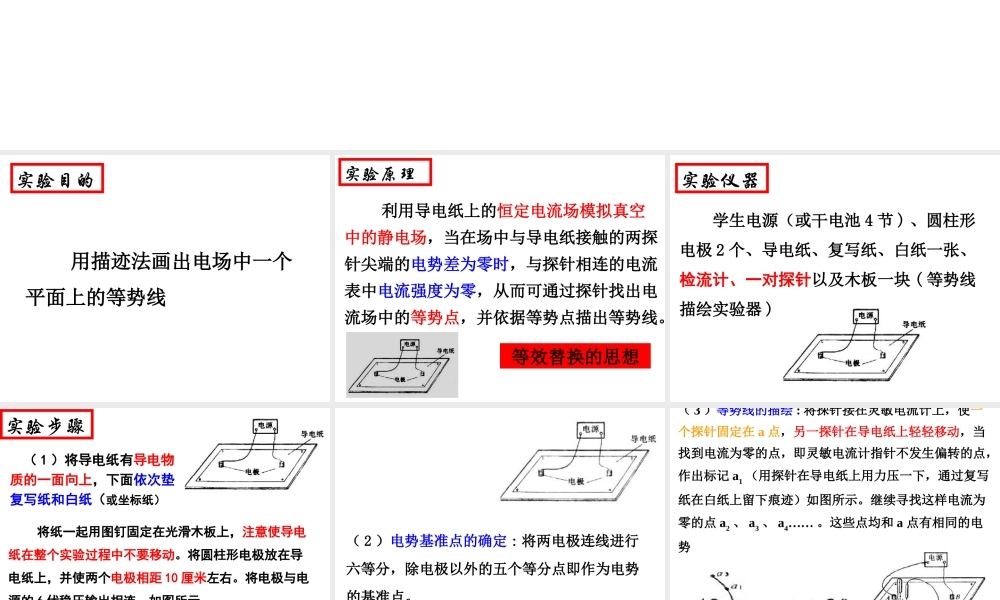

描绘电场中等势线实验目的 用描迹法画出电场中一个平面上的等势线实验原理 利用导电纸上的恒定电流场模拟真空中的静电场，当在场中与导电纸接触的两探针尖端的电势差为零时，与探针相连的电流表中电流强度为零，从而可通过探针找出电流场中的等势点，并依据等势点描出等势线。等效替换的思想实验仪器 学生电源（或干电池 4 节 ) 、圆柱形电极 2 个、导电纸、复写纸、白纸一张、检流计、一对探针以及木板一块 ( 等势线描绘实验器 )实验步骤 将纸一起用图钉固定在光滑木板上，注意使导电纸在整个实验过程中不要移动。将圆柱形电极放在导电纸上，并使两个电极相距 10 厘米左右。将电极与电源的 6 伏稳压输出相连。如图所示。 （ 1 ）将导电纸有导电物质的一面向上，下面依次垫复写纸和白纸（或坐标纸）（ 2 ）电势基准点的确定 : 将两电极连线进行六等分，除电极以外的五个等分点即作为电势的基准点。（ 3 ）等势线的描绘 : 将探针接在灵敏电流计上，使一个探针固定在 a 点，另一探针在导电纸上轻轻移动，当找到电流为零的点，即灵敏电流计指针不发生偏转的点，作出标记 a1 （用探针在导电纸上用力压一下，通过复写纸在白纸上留下痕迹）如图所示。继续寻找这样电流为零的点 a2 、 a3 、 a4…… 。这些点均和 a 点有相同的电势 （ 4 ）用以上方法，将一个探针依次固定于 b 、c 、 d 、 e 点，分别找到与它们电势相等的点。 （ 5 ）取去导电纸，将白纸上有相同电势的点用光滑曲线连接起来，即可得到五条等势线（如图） 当你按实验中的方法正确得出了等势线以后，能否继续画出电场线？ 利用电场线与等势线垂直的特点。注意事项1 、使用灵敏电流计应选择零刻度的正中间的2 、安放导电纸，导电面应朝上，且电极与导电纸的相对位置不能改变。 3 、寻找等势点时，与该基准点相接触的探针要固定不动，另一个探针应从基准点附近由远地逐渐推移，不可冒然进行大跨度的移动，以免电势差过大，发生电流计过电流现象。 注意事项4 、在实验中探针不要靠近导电纸的边缘，因为导电纸边缘处的等势线会变形。 5 、导电纸上所涂导电物质相当薄，故在定位时不应用探针在导电纸上反复划动，应用点接触法。 训 练 在“电场中等势线描绘”的实验中，每相差一定的电势就画一条等势线，那么这些等势线在空间的分布是 _____A ．以两极连线为轴的轴对称图形B ．以两电极连线的中垂线为轴的轴对称图形C ．...
