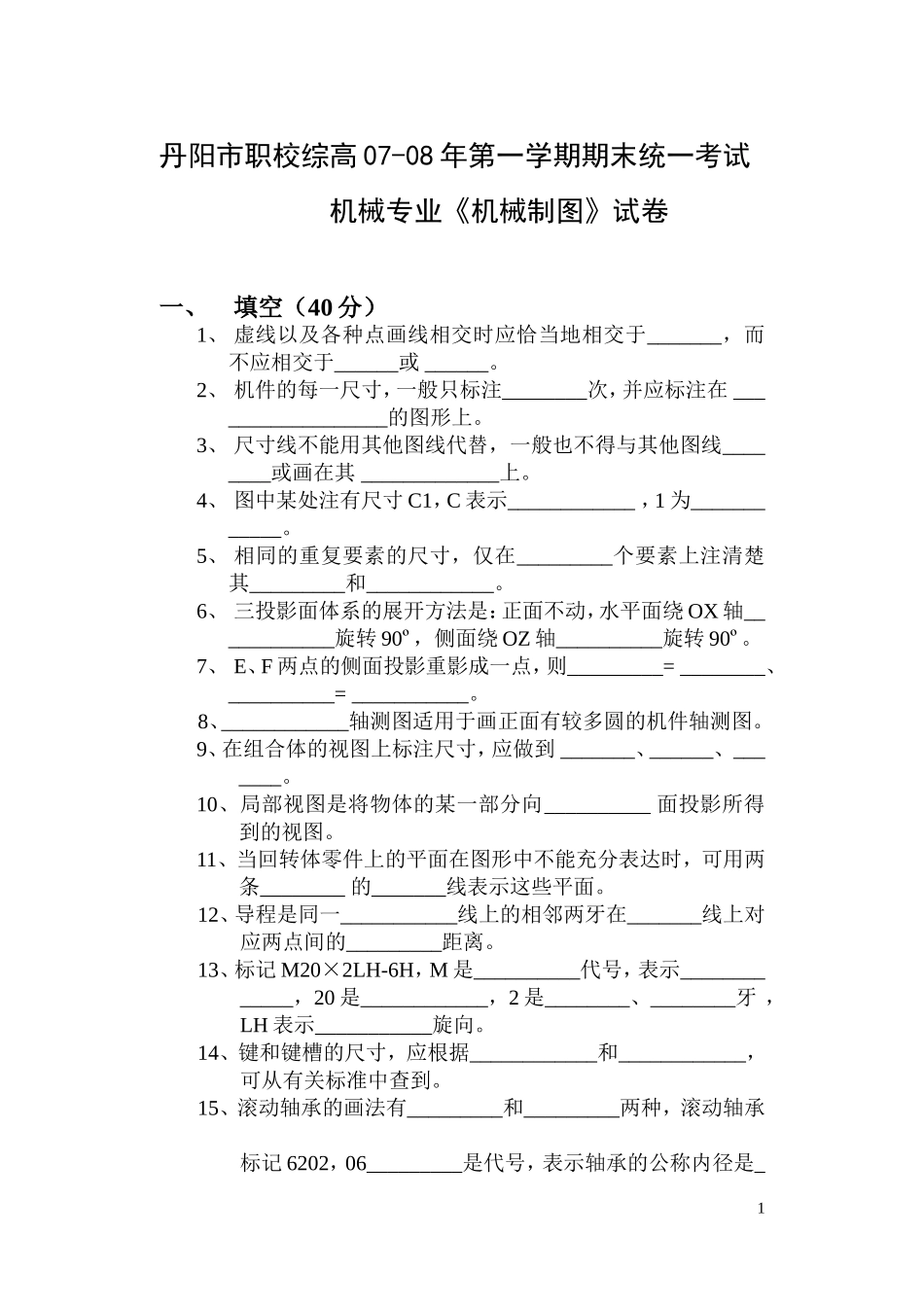

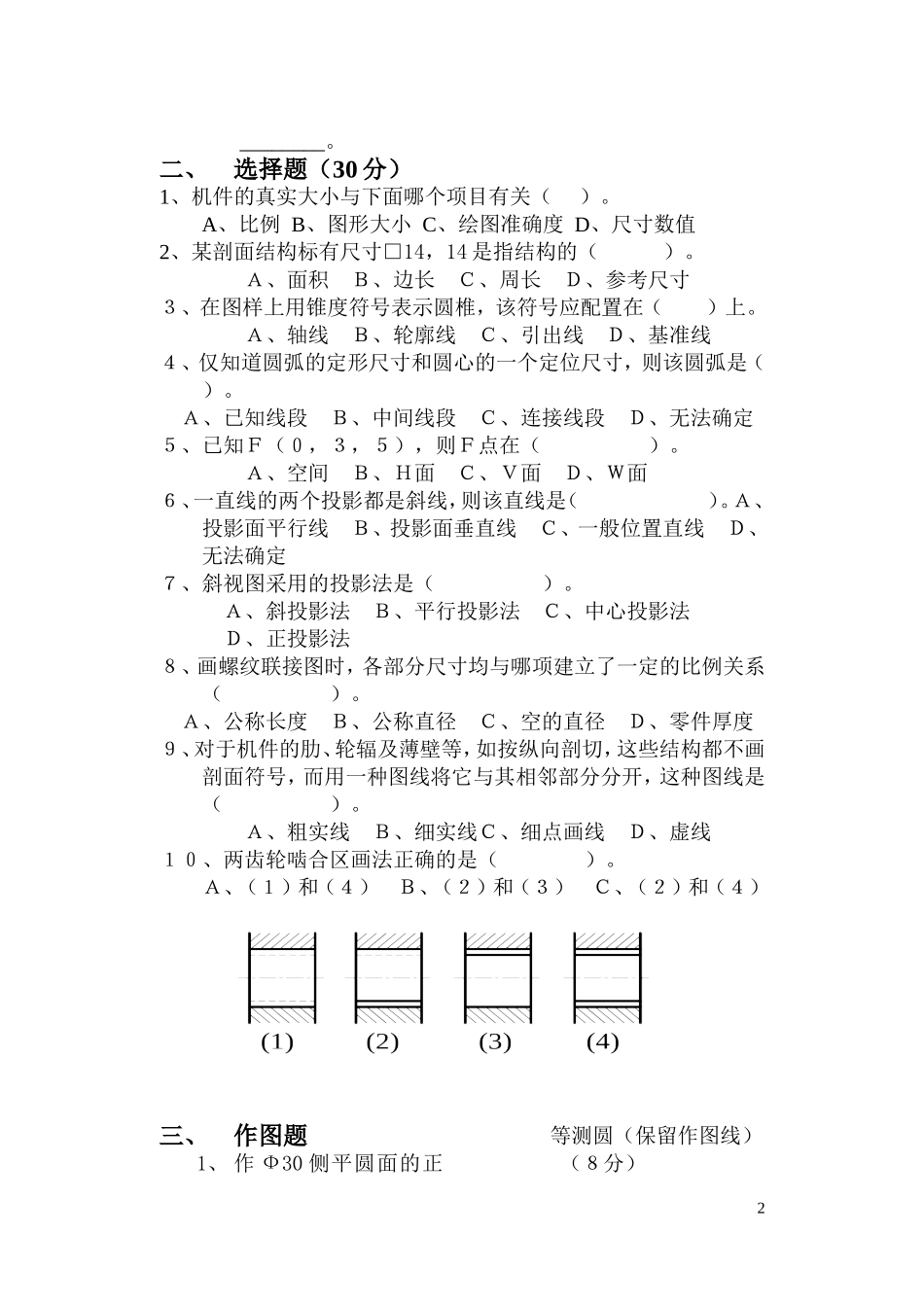

丹阳市职校综高 07-08 年第一学期期末统一考试机械专业《机械制图》试卷 一、填空（40 分）1、 虚线以及各种点画线相交时应恰当地相交于_______，而不应相交于______或 ______。2、 机件的每一尺寸，一般只标注________次，并应标注在 __________________的图形上。3、 尺寸线不能用其他图线代替，一般也不得与其他图线________或画在其 _____________上。4、 图中某处注有尺寸 C1，C 表示____________ ，1 为____________。5、 相同的重复要素的尺寸，仅在_________个要素上注清楚其_________和____________。6、 三投影面体系的展开方法是：正面不动，水平面绕 OX 轴____________旋转 90º，侧面绕 OZ 轴__________旋转 90º。7、 E、F 两点的侧面投影重影成一点，则_________= ________、__________= ___________。8、____________轴测图适用于画正面有较多圆的机件轴测图。9、在组合体的视图上标注尺寸，应做到 _______、______、 _______。10、局部视图是将物体的某一部分向__________ 面投影所得到的视图。11、当回转体零件上的平面在图形中不能充分表达时，可用两条________ 的_______线表示这些平面。12、导程是同一___________线上的相邻两牙在_______线上对应两点间的_________距离。13、标记 M20×2LH-6H，M 是__________代号，表示_____________，20 是____________，2 是________、________牙 ，LH 表示___________旋向。14、键和键槽的尺寸，应根据____________和____________，可从有关标准中查到。15、滚动轴承的画法有_________和_________两种，滚动轴承标记 6202，06_________是代号，表示轴承的公称内径是_1________。二、选择题（30 分）1、机件的真实大小与下面哪个项目有关（ ）。A、比例 B、图形大小 C、绘图准确度 D、尺寸数值2、某剖面结构标有尺寸□14，14 是指结构的（ ）。 Ａ、面积 Ｂ、边长 Ｃ、周长 Ｄ、参考尺寸３、在图样上用锥度符号表示圆椎，该符号应配置在（ ）上。 Ａ、轴线 Ｂ、轮廓线 Ｃ、引出线 Ｄ、基准线４、仅知道圆弧的定形尺寸和圆心的一个定位尺寸，则该圆弧是（ ）。 Ａ、已知线段 Ｂ、中间线段 Ｃ、连接线段 Ｄ、无法确定５、已知Ｆ（０，３，５），则Ｆ点在（ ）。 Ａ、空间 Ｂ、Ｈ面 Ｃ、Ｖ面 Ｄ、Ｗ面６、一直线的两个投影都是斜线，则该直线是（ ）。Ａ、投影面平行线 Ｂ、投影面垂直线 Ｃ、一般位置直线 Ｄ、无法确...
