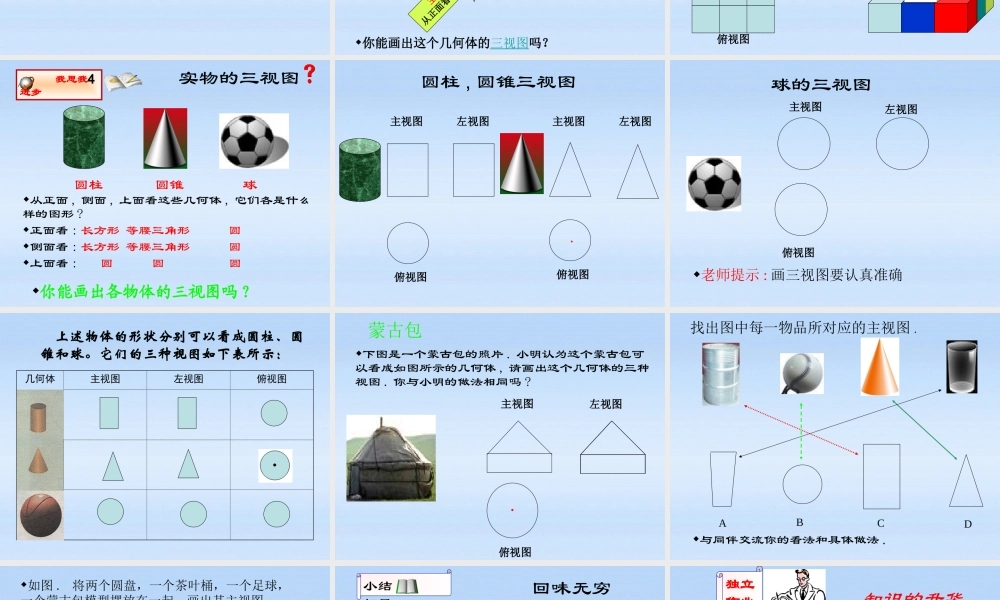

横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。 —— 苏轼第四章 视图与投影 1. 视 图大保当中学 刘志飞 当我们从某一个角度观察一个物体时 ,所看到的图象叫做物体的一个视图 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 我们用三个互相垂直 的平面（例如：墙角处的三面墙面）作为投影面，正面正面其中正对着我们的叫正面，正面下方的叫水平面右边的叫做侧面。主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽主视图俯视图左视图高长宽宽 三视图位置一般把主视图画在左上边，它的下方是俯视图，左视图坐落在右边左视图从左面看到的图“ 三视图”用小正方体搭建一个几何体 :俯视图从上面看到的图你能画出这个几何体的三视图吗？主视图从正面看到的图左视图俯视图主视图实物的三视图 圆柱 圆锥 球从正面 , 侧面 , 上面看这些几何体 , 它们各是什么样的图形 ?正面看 : 长方形 等腰三角形 圆 我思我进步44侧面看 : 长方形 等腰三角形 圆上面看 : 圆 圆 圆你能画出各物体的三视图吗 ?圆柱 , 圆锥三视图主视图左视图俯视图主视图左视图俯视图·球的三视图老师提示 : 画三视图要认真准确主视图左视图俯视图上述物体的形状分别可以看成圆柱、圆锥和球。它们的三种视图如下表所示：几何体主视图左视图俯视图蒙古包下图是一个蒙古包的照片 . 小明认为这个蒙古包可以看成如图所示的几何体 , 请画出这个几何体的三种视图 . 你与小明的做法相同吗 ?主视图左视图俯视图.与同伴交流你的看法和具体做法 .找出图中每一物品所对应的主视图 .ABCD如图 . 将两个圆盘，一个茶叶桶，一个足球，一个蒙古包模型摆放在一起，画出其主视图 .名茶ABCD回味无穷• 三视图• 主视图——从正面看到的图• 左视图——从左面看到的图• 俯视图——从上面看到的图 能正确地画出圆柱 , 圆锥 , 球这三物体的三视图小结 拓展知识的升华独立作业P115 习题 4.1 1,2 题 ;祝你成功！
