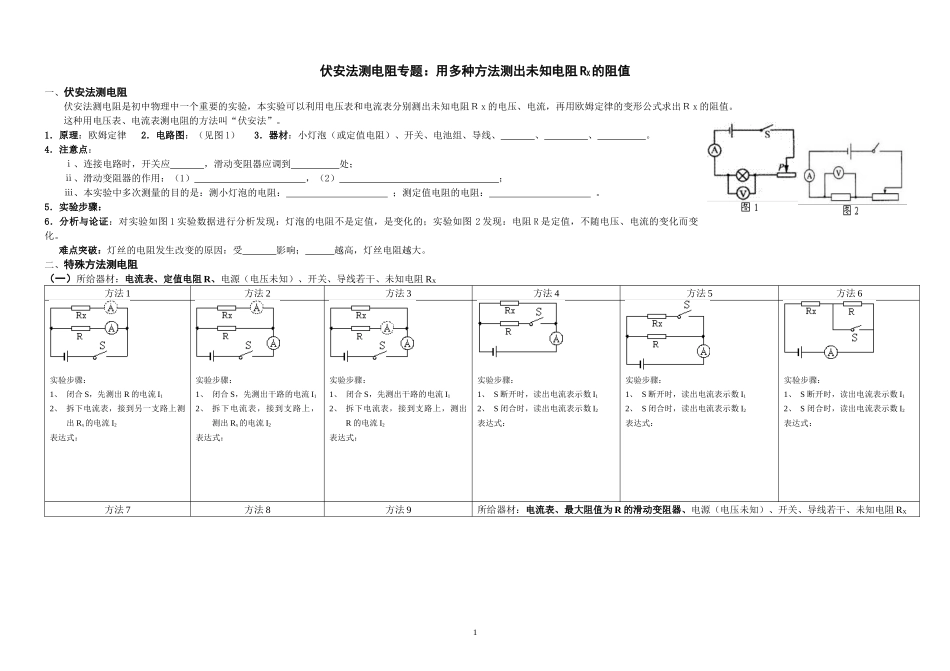

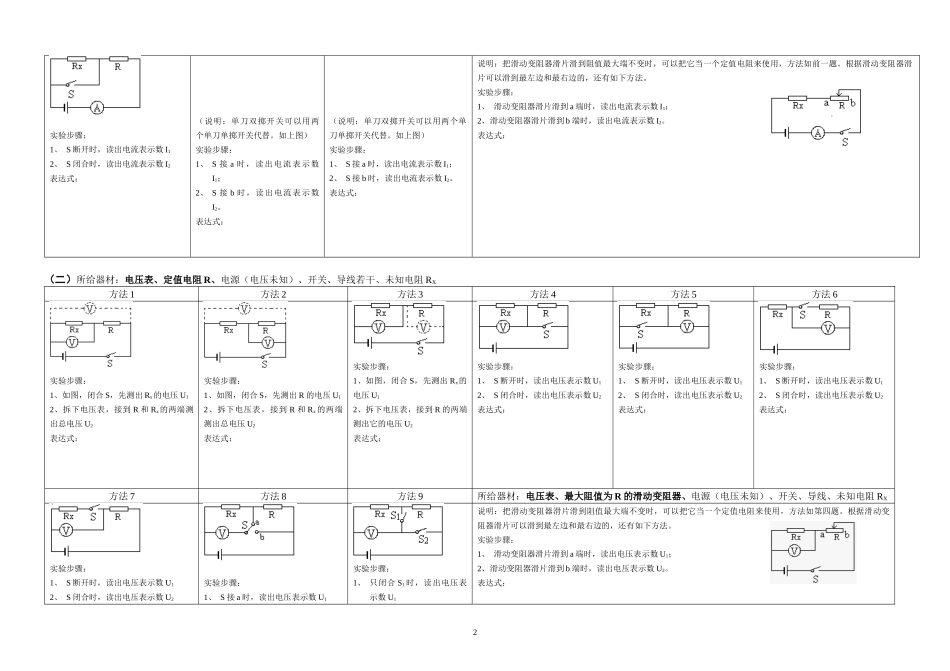

伏安法测电阻专题：用多种方法测出未知电阻 RX的阻值一、伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒ x 的电压、电流，再用欧姆定律的变形公式求出Ｒ x 的阻值。这种用电压表、电流表测电阻的方法叫“伏安法”。1．原理：欧姆定律 2．电路图：（见图 1） 3．器材：小灯泡（或定值电阻）、开关、电池组、导线、 、 、 。4．注意点：ⅰ、连接电路时，开关应 ，滑动变阻器应调到 处；ⅱ、滑动变阻器的作用：（1） ，（2） ；ⅲ、本实验中多次测量的目的是：测小灯泡的电阻： ；测定值电阻的电阻： 。5．实验步骤：6．分析与论证：对实验如图 1 实验数据进行分析发现：灯泡的电阻不是定值，是变化的；实验如图 2 发现：电阻 R 是定值，不随电压、电流的变化而变化。难点突破：灯丝的电阻发生改变的原因：受 影响； 越高，灯丝电阻越大。二、特殊方法测电阻（一）所给器材：电流表、定值电阻 R、电源（电压未知）、开关、导线若干、未知电阻 RX方法 1方法 2方法 3方法 4方法 5方法 6实验步骤：1、 闭合 S，先测出 R 的电流 I12、 拆下电流表，接到另一支路上测出 Rx的电流 I2表达式：实验步骤：1、 闭合 S，先测出干路的电流 I12、 拆下电流表，接到支路上，测出 Rx的电流 I2表达式：实验步骤：1、 闭合 S，先测出干路的电流 I12、 拆下电流表，接到支路上，测出R 的电流 I2表达式：实验步骤：1、 S 断开时，读出电流表示数 I12、 S 闭合时，读出电流表示数 I2表达式：实验步骤：1、 S 断开时，读出电流表示数 I12、 S 闭合时，读出电流表示数 I2表达式：实验步骤：1、 S 断开时，读出电流表示数 I12、 S 闭合时，读出电流表示数 I2表达式：方法 7方法 8方法 9所给器材：电流表、最大阻值为 R 的滑动变阻器、电源（电压未知）、开关、导线若干、未知电阻 RX1实验步骤：1、 S 断开时，读出电流表示数 I12、 S 闭合时，读出电流表示数 I2表达式：（说明：单刀双掷开关可以用两个单刀单掷开关代替。如上图）实验步骤：1、 S 接 a 时，读出电流表示数I1；2、 S 接 b 时，读出电流表示数I2。表达式：（说明：单刀双掷开关可以用两个单刀单掷开关代替。如上图）实验步骤：1、 S 接 a 时，读出电流表示数 I1；2、 S 接 b 时，读出电流表示数 I2。表达式：说明：把滑动变阻器滑片滑到阻值最大...
