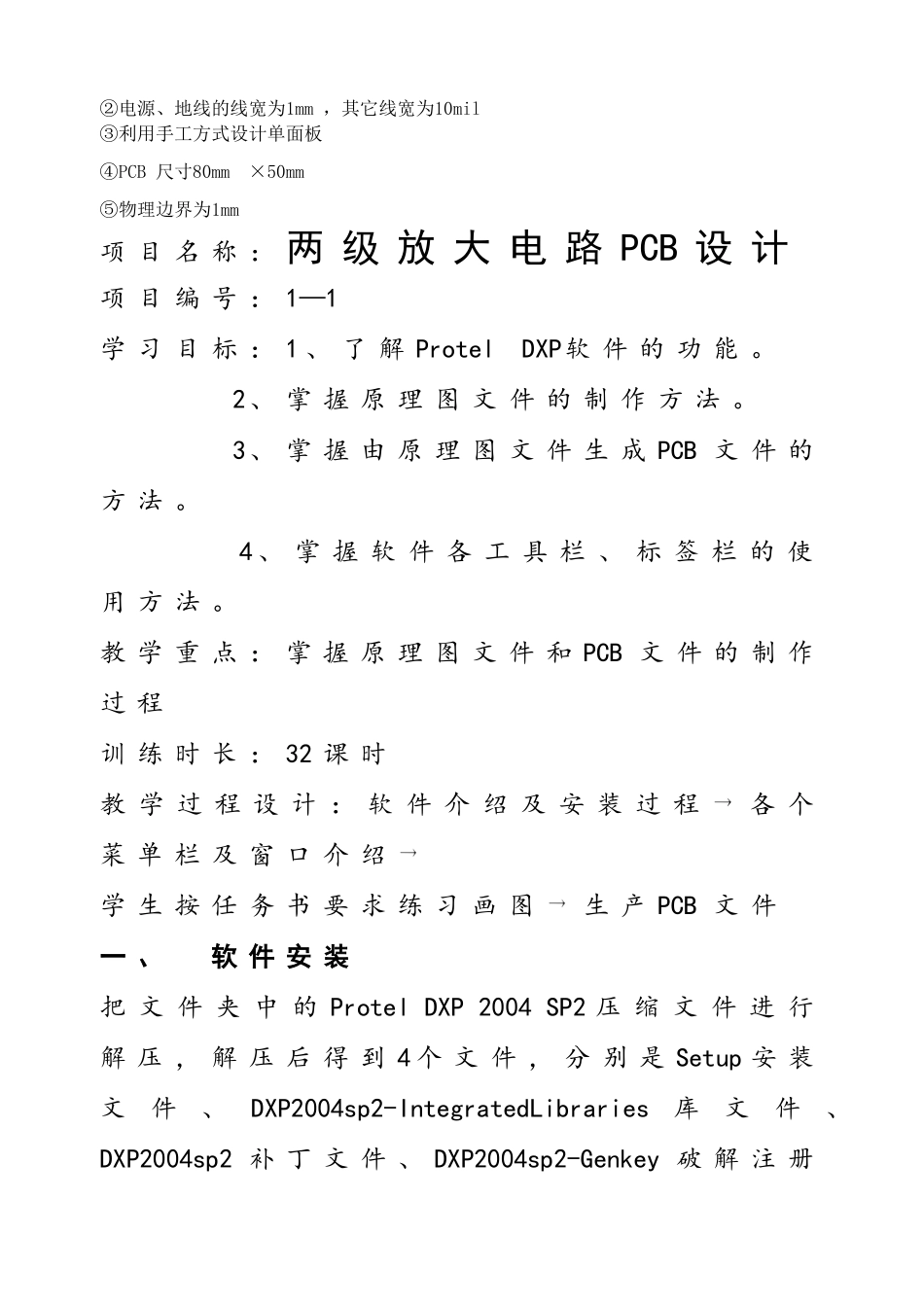

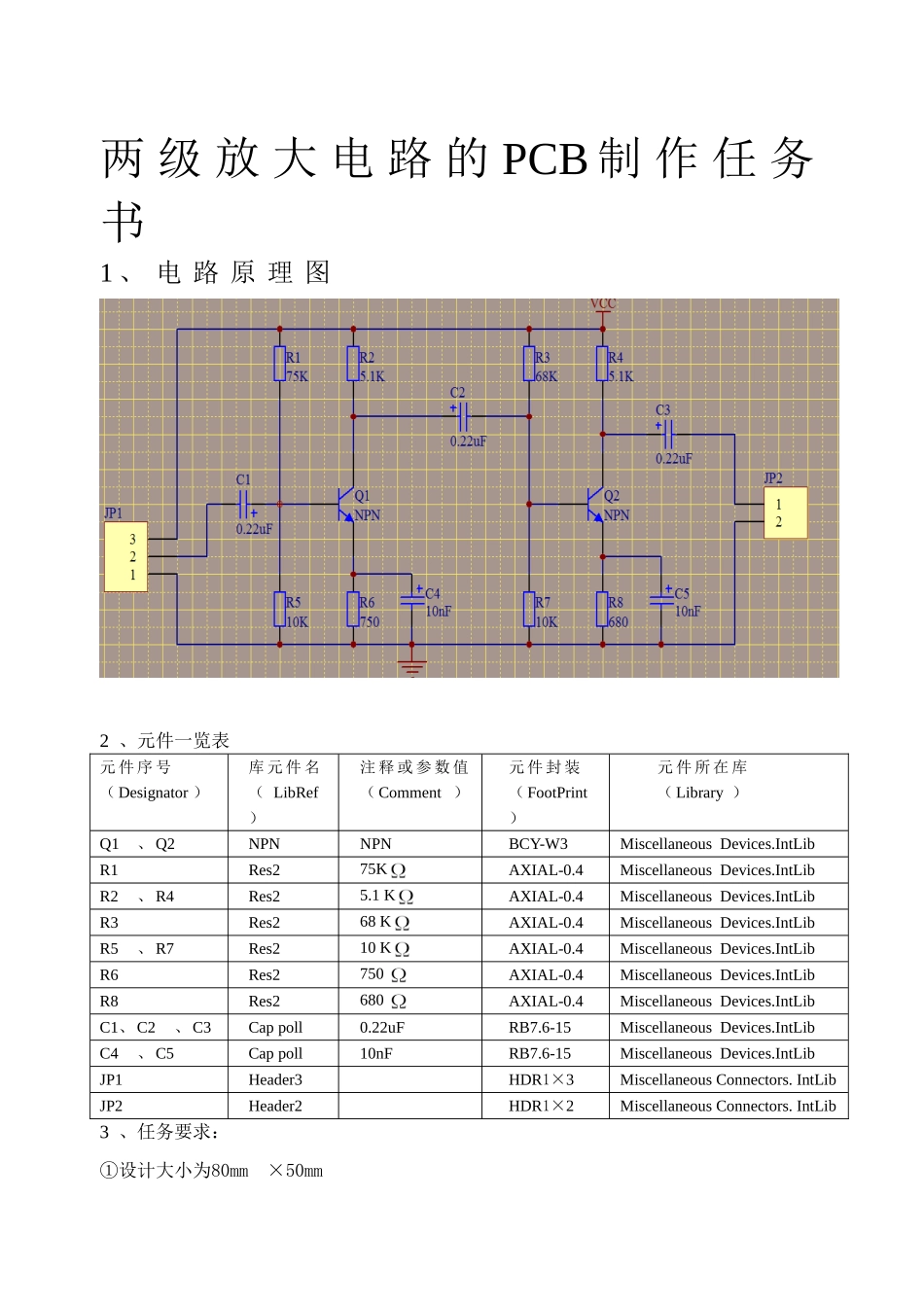

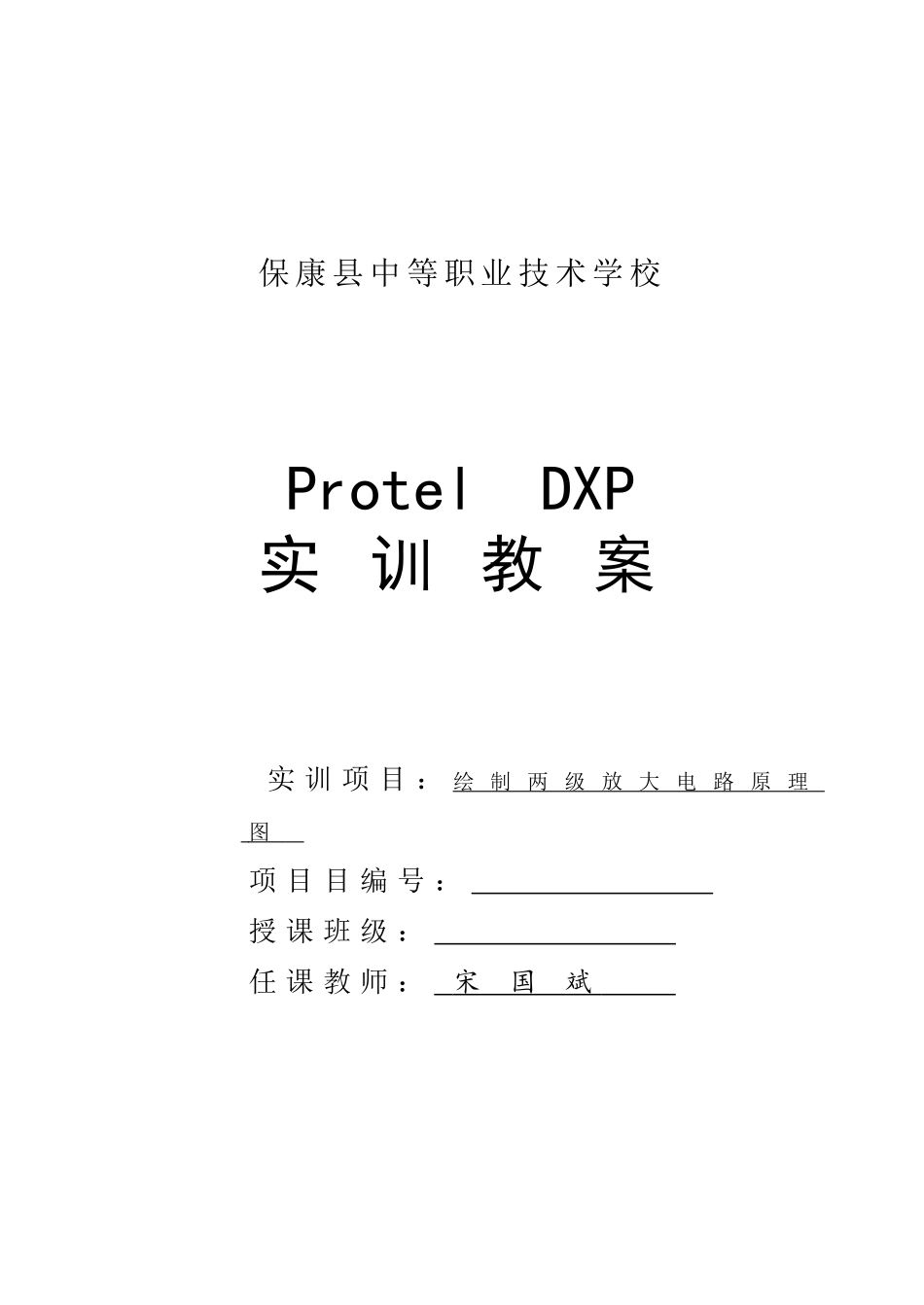

保 康 县 中 等 职 业 技 术 学 校Protel DXP 实 训 教 案 实 训 项 目 ： 绘 制 两 级 放 大 电 路 原 理 图 项 目 目 编 号 ： 授 课 班 级 ： 任 课 教 师 ： 宋 国 斌 两 级 放 大 电 路 的 PCB 制 作 任 务书1 、 电 路 原 理 图2 、元件一览表元 件 序 号（ Designator ）库 元 件 名（ LibRef）注 释 或 参 数 值（ Comment ）元 件 封 装（ FootPrint）元 件 所 在 库（ Library ）Q1 、 Q2NPNNPNBCY-W3Miscellaneous Devices.IntLibR1Res275KAXIAL-0.4Miscellaneous Devices.IntLibR2 、 R4Res25.1 KAXIAL-0.4Miscellaneous Devices.IntLibR3Res268 KAXIAL-0.4Miscellaneous Devices.IntLibR5 、 R7Res210 KAXIAL-0.4Miscellaneous Devices.IntLibR6Res2750 AXIAL-0.4Miscellaneous Devices.IntLibR8Res2680 AXIAL-0.4Miscellaneous Devices.IntLibC1、 C2 、 C3Cap poll0.22uFRB7.6-15Miscellaneous Devices.IntLibC4 、 C5Cap poll10nFRB7.6-15Miscellaneous Devices.IntLibJP1Header3HDR1×3Miscellaneous Connectors. IntLibJP2Header2HDR1×2Miscellaneous Connectors. IntLib3 、任务要求：①设计大小为80mm×50mm②电源、地线的线宽为1mm ，其它线宽为10mil③利用手工方式设计单面板④PCB 尺寸80mm×50mm⑤物理边界为1mm项 目 名 称 ： 两 级 放 大 电 路 PCB 设 计项 目 编 号 ： 1—1学 习 目 标 ： 1 、 了 解 Protel DXP软 件 的 功 能 。 2、 掌 握 原 理 图 文 件 的 制 作 方 法 。 3、 掌 握 由 原 理 图 文 件 生 成 PCB 文 件 的方 法 。 4、 掌 握 软 件 各 工 具 栏 、 标 签 栏 的 使用 方 法 。教 学 重 点 ： 掌 握 原 理 图 文 件 和 PCB 文 件 的 制 作过 程训 练 时 长 ： 32 课 时教 学 过 程 设 计 ： 软 件 介 绍 及 安 装 过 程各 个菜 单 栏 及 窗 口 介 绍学 生 按 任 务 书 要 求 练 习 画 图生 产 PCB 文 件一 、软 件 安 装把 文 件 夹 中 的 Protel DXP 2004 SP2 压 缩 文 件 进 行解 压 ， 解 压 后 得 到 4 个 文 件 ， 分 别 是 Setup 安 装文件、DXP2004sp2-Int...
