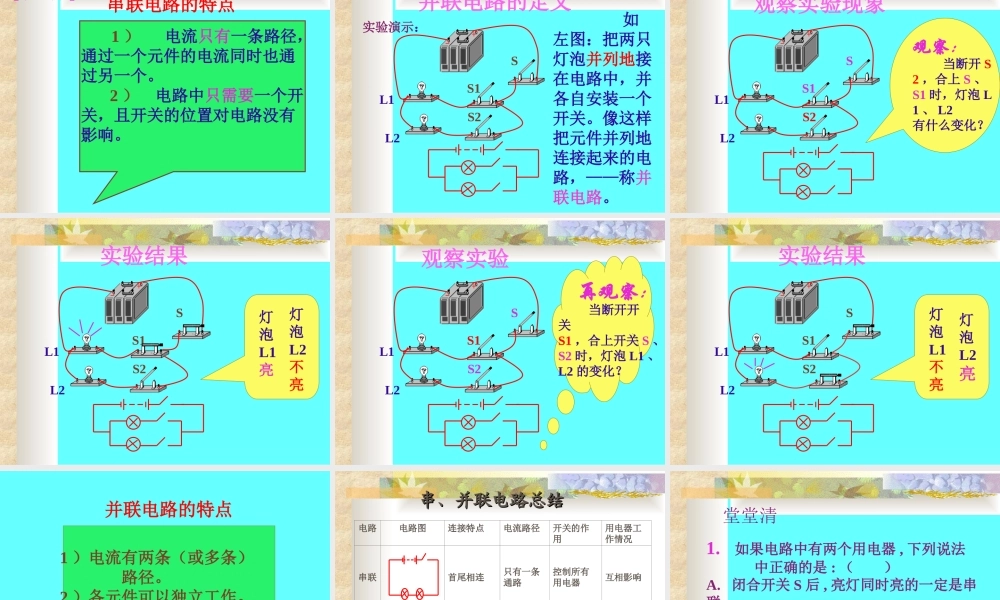

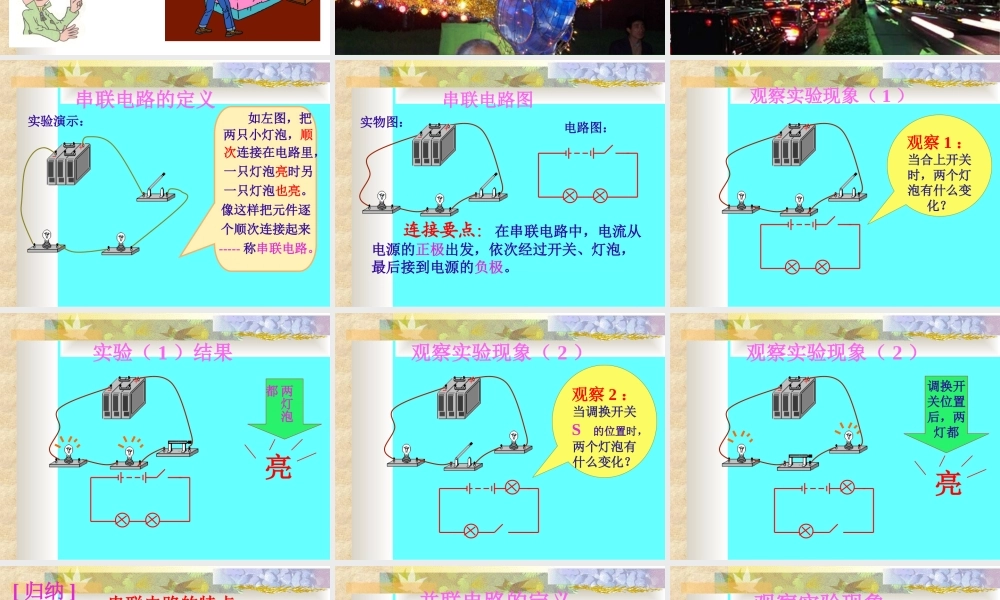

串联电路和并联电路耒阳市龙塘中学教学目标1 、知道串、并联电路及其特点。2 、会连接串、并联电路3 、会画简单的串、并联的电路图重点 · 难点重点：通过观察和实验，探究发现串并联电路的特点。 难点：组织、指导学生动手连接串并联电路，认真观察、分析出正确结果。 上节课我们学习了哪些内容？1 、简单的常用电器2 、几种常见电路元件的符号电池电灯电池组负极正极开关复习回顾 本节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路。引入 新课出示电路元件： 上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？在我的房间里需要安装吊灯和壁灯 , 电路应当怎样连接呢 ?小明房间里的吊灯和壁灯应如何连接？开关应如何连接在电路中？问题情景串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来----- 称串联电路。实验演示：串联电路图 连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。 实物图：电路图：观察实验现象（ 1 ）观察 1 ：当合上开关时，两个灯泡有什么变化？实验（ 1 ）结果两灯泡都亮观察实验现象（ 2 ）观察 2 ：当调换开关 S 的位置时，两个灯泡有什么变化？观察实验现象（ 2 ）调换开关位置后，两灯都亮串联电路的特点 1 ） 电流只有一条路径，通过一个元件的电流同时也通过另一个。 2 ） 电路中只需要一个开关，且开关的位置对电路没有影响。[ 归纳 ]SS1S2L1L2 如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。并联电路的定义实验演示：观察： 当断开 S2 ，合上 S 、S1 时，灯泡 L1 、 L2有什么变化？SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2 再观察： 当断开开关S1 ，合上开关 S 、S2 时，灯泡 L1 、L2 的变化？观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1 ）电流有两条（或多条） 路径。2 ）各元件可以独立工作。3 ）干路的开关控制整个干 路，支路的开关只控 制本支路。电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首尾相连尾尾相连若干条通路干路开关控制...
