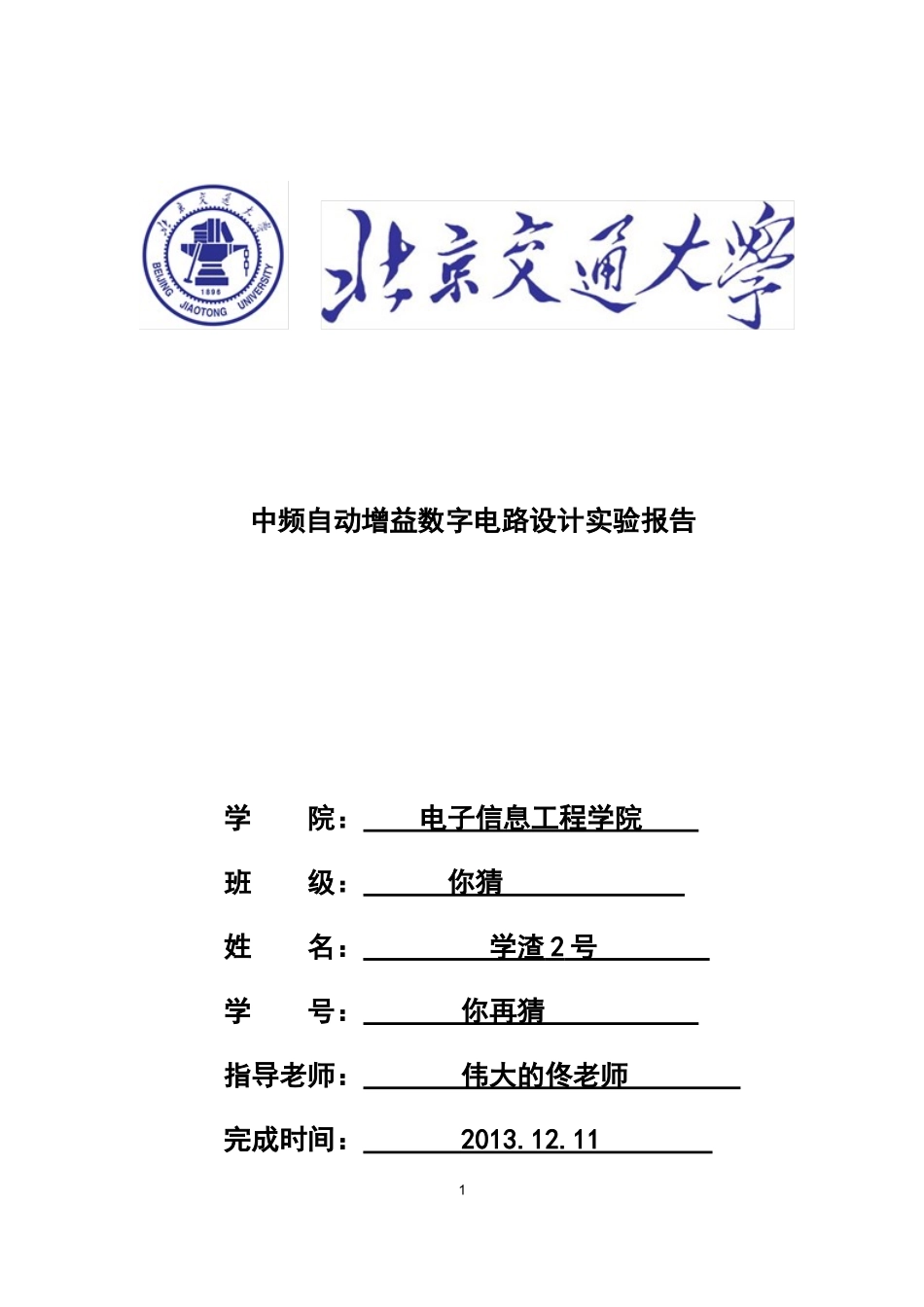

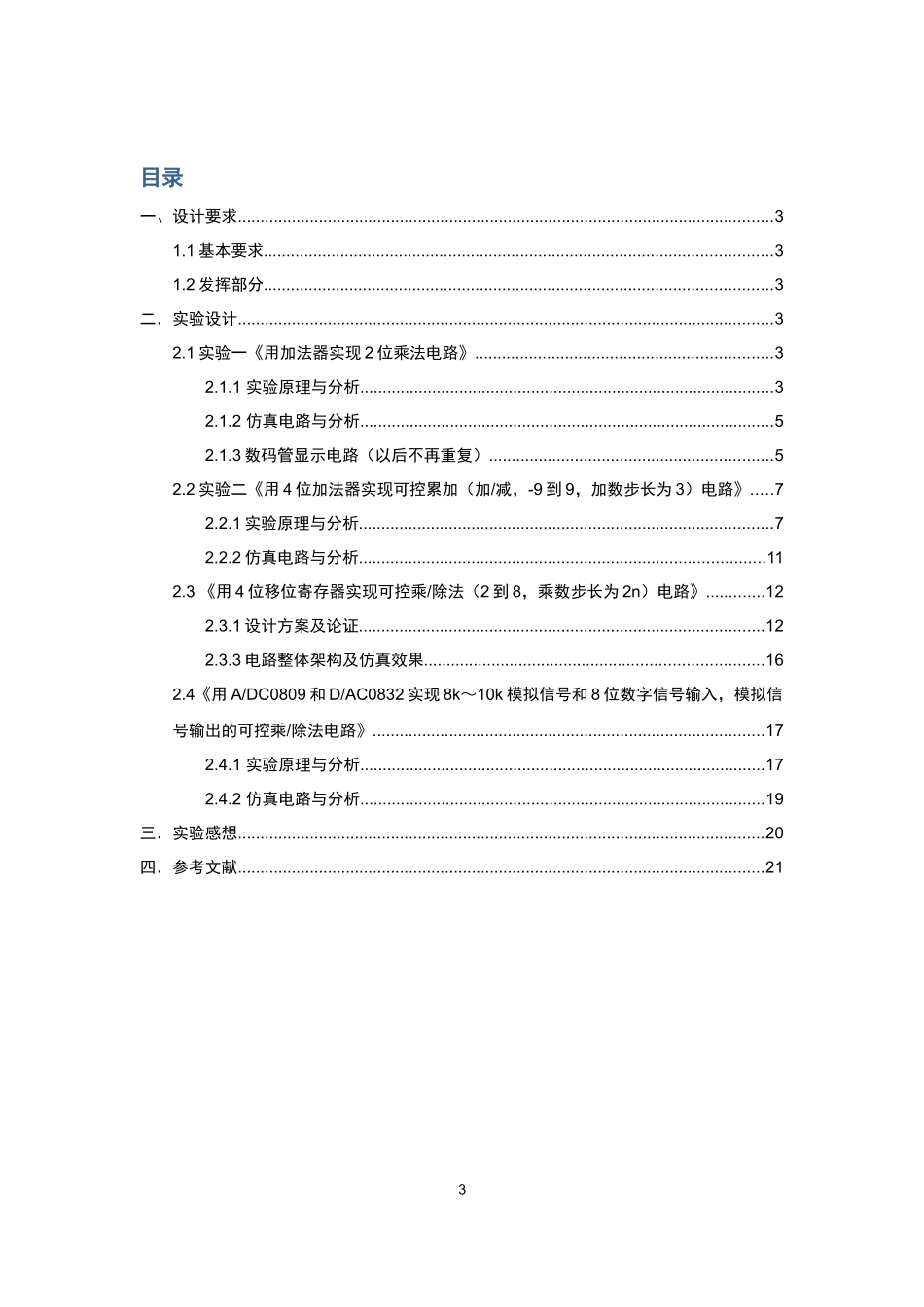

中频自动增益数字电路设计实验报告学院：电子信息工程学院班级：你猜姓名：学渣2号学号：你再猜指导老师：伟大的佟老师完成时间：2013.12.1112目录一、设计要求.......................................................................................................................31.1基本要求.................................................................................................................31.2发挥部分.................................................................................................................3二．实验设计.......................................................................................................................32.1实验一《用加法器实现2位乘法电路》..................................................................32.1.1实验原理与分析............................................................................................32.1.2仿真电路与分析............................................................................................52.1.3数码管显示电路（以后不再重复）...............................................................52.2实验二《用4位加法器实现可控累加（加/减，-9到9，加数步长为3）电路》.....72.2.1实验原理与分析............................................................................................72.2.2仿真电路与分析..........................................................................................112.3《用4位移位寄存器实现可控乘/除法（2到8，乘数步长为2n）电路》.............122.3.1设计方案及论证..........................................................................................122.3.3电路整体架构及仿真效果...........................................................................162.4《用A/DC0809和D/AC0832实现8k～10k模拟信号和8位数字信号输入，模拟信号输出的可控乘/除法电路》.......................................................................................172.4.1实验原理与分析..........................................................................................172.4.2仿真电路与分析..........................................................................................19三．实验感想.....................................................................................................................20四．参考文献.....................................................................................................................213一、设计要求1.1基本要求（1）用加法器实现2位乘法电路。（2）用4位加法器实现可控累加（加/减，-9到9，加数步长为3）电路。（3）用4位移位寄存器实现可控乘/除法（2到8，乘数步长为2n）电路。1.2发挥部分（1）用A/DC0809和D/AC0832实现8k～10k模拟信号和8位数字信号输入，模拟信号输出的可控乘/除法电路。（2）设计一个电路，输入信号50mV到5V峰峰值，1KHZ～10KHZ的正弦波信号，输出信号为3到4V的同频率，不失真的正弦波信号。精度为8位，负载500Ω。（3）发挥部分（2）中，若输出成为直流，电路如何更改。二．实验设计2.1实验一《用加法器实现2位乘法电路》2.1.1实验原理与分析在这个实验中，输入输出较为简单，因此可通过真值表，快速推倒出电路结构。4IN1IN2OUT00000000010000001000000011000000011000100111001101010001101001001011011011111001表格2-1-1真值表通过对OUT的各个位的分析，可以看出，用一个加法器，就足以达到实验效果。根据二进制数的乘法公式，设两位二进制分别为A1、A0和B1、B0，输出从高位到低位依次为S3、S2、S1、S0，其中S0=A0*B0，S1=A0*B1+A1*B0，S2=A1*B1+S1可能产生的进位，S3=S2可能产生的进位。其中两数相与可以用74LS08（两输入四与门...
