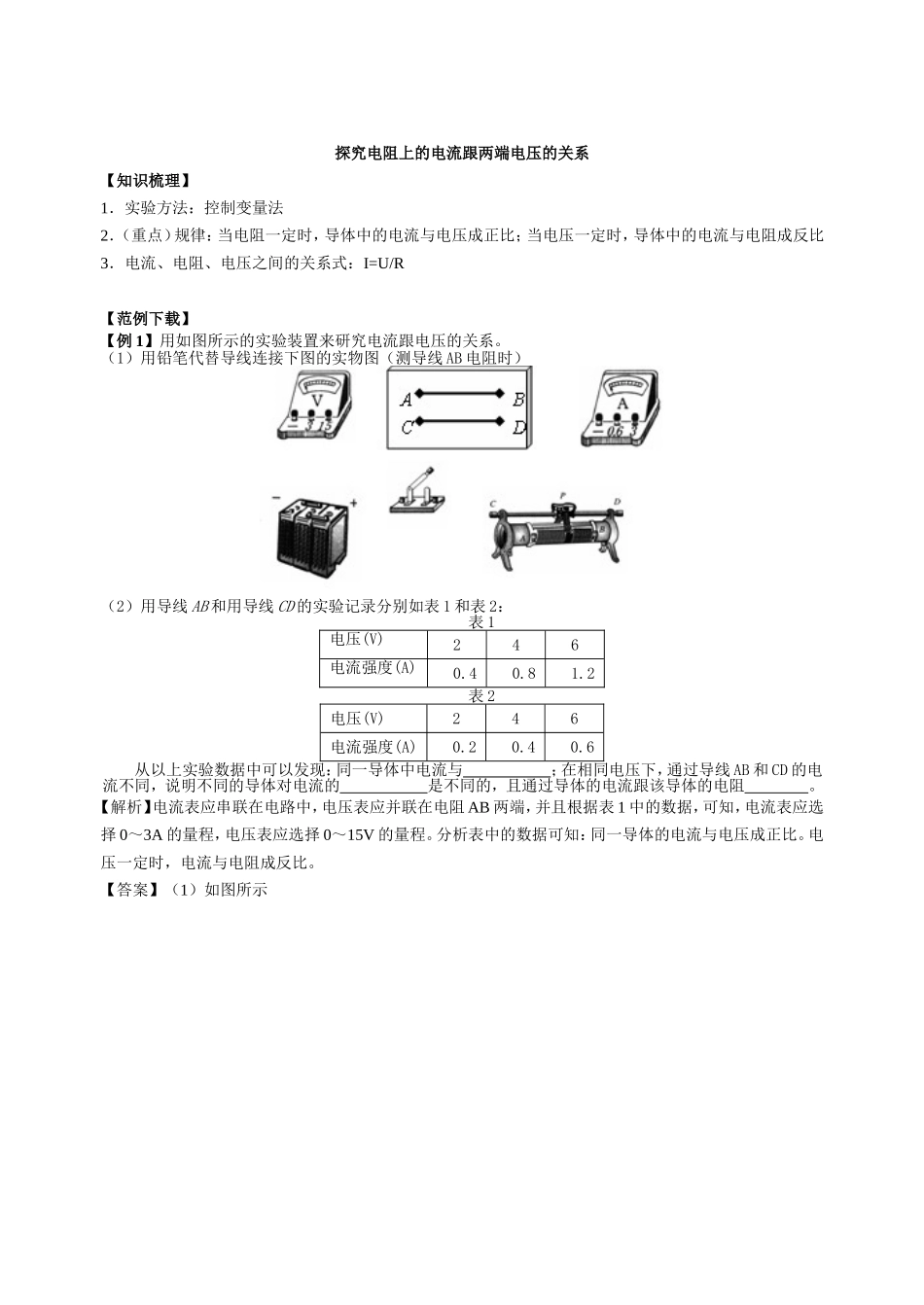

探究电阻上的电流跟两端电压的关系【知识梳理】1．实验方法：控制变量法2．（重点）规律：当电阻一定时，导体中的电流与电压成正比；当电压一定时，导体中的电流与电阻成反比3．电流、电阻、电压之间的关系式：I=U/R【范例下载】【例 1】用如图所示的实验装置来研究电流跟电压的关系
（1）用铅笔代替导线连接下图的实物图（测导线 AB 电阻时）（2）用导线 AB 和用导线 CD 的实验记录分别如表 1 和表 2：表 1电压(V) 2 4 6电流强度(A) 0
2表 2电压(V) 2 4 6电流强度(A) 0
6从以上实验数据中可以发现：同一导体中电流与 ；在相同电压下，通过导线 AB 和 CD 的电流不同，说明不同的导体对电流的 是不同的，且通过导体的电流跟该导体的电阻
【解析】电流表应串联在电路中，电压表应并联在电阻 AB 两端，并且根据表 1 中的数据，可知，电流表应选择 0～3A 的量程，电压表应选择 0～15V 的量程
分析表中的数据可知：同一导体的电流与电压成正比
电压一定时，电流与电阻成反比

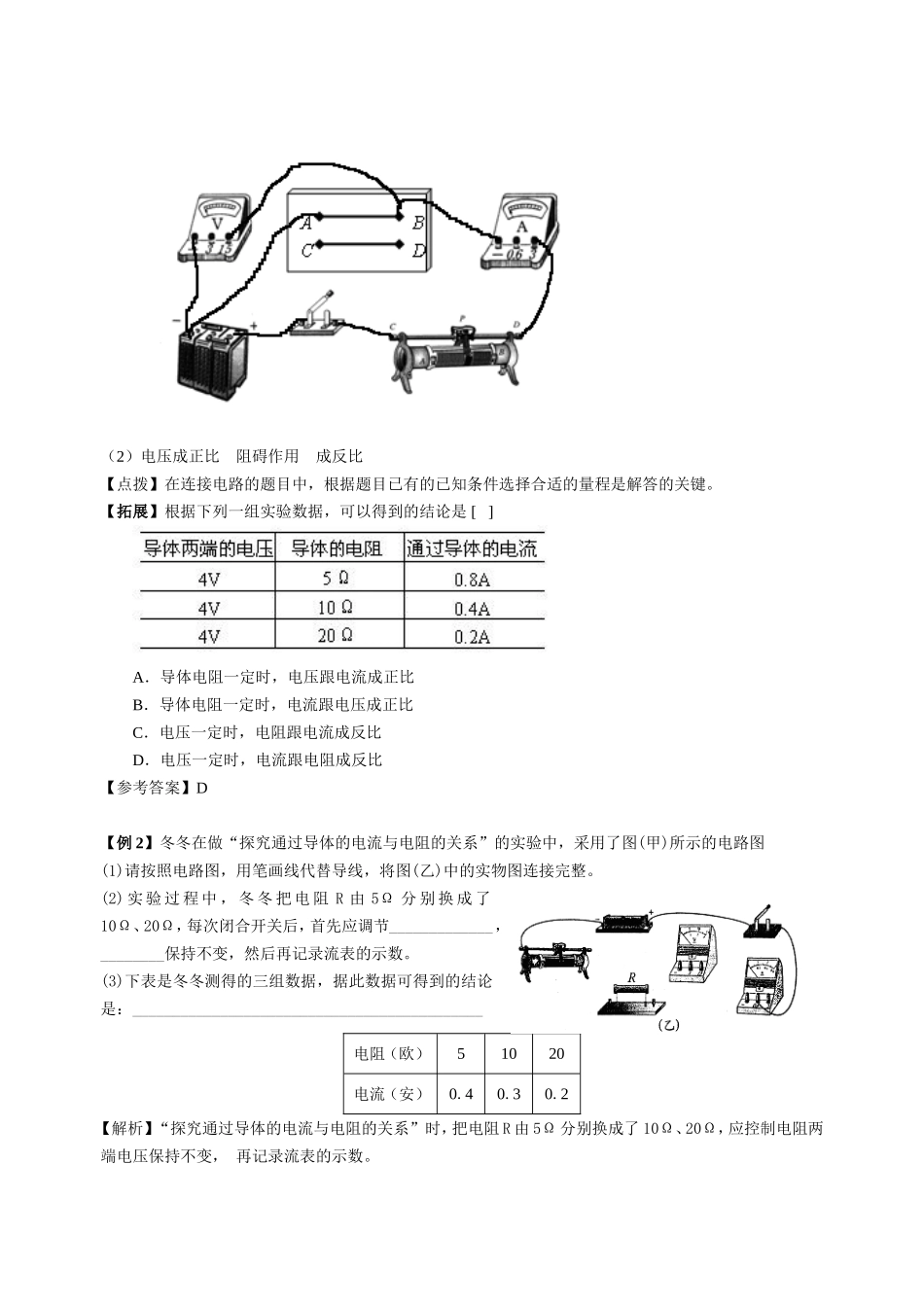

【答案】（1）如图所示（2）电压成正比 阻碍作用 成反比【点拨】在连接电路的题目中，根据题目已有的已知条件选择合适的量程是解答的关键
【拓展】根据下列一组实验数据，可以得到的结论是 [ ] A．导体电阻一定时，电压跟电流成正比 B．导体电阻一定时，电流跟电压成正比 C．电压一定时，电阻跟电流成反比 D．电压一定时，电流跟电阻成反比【参考答案】D【例 2】冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了图(甲)所示的电路图(1)请按照电路图，用笔画线代替导线，将图(乙)中的实物图连接完整

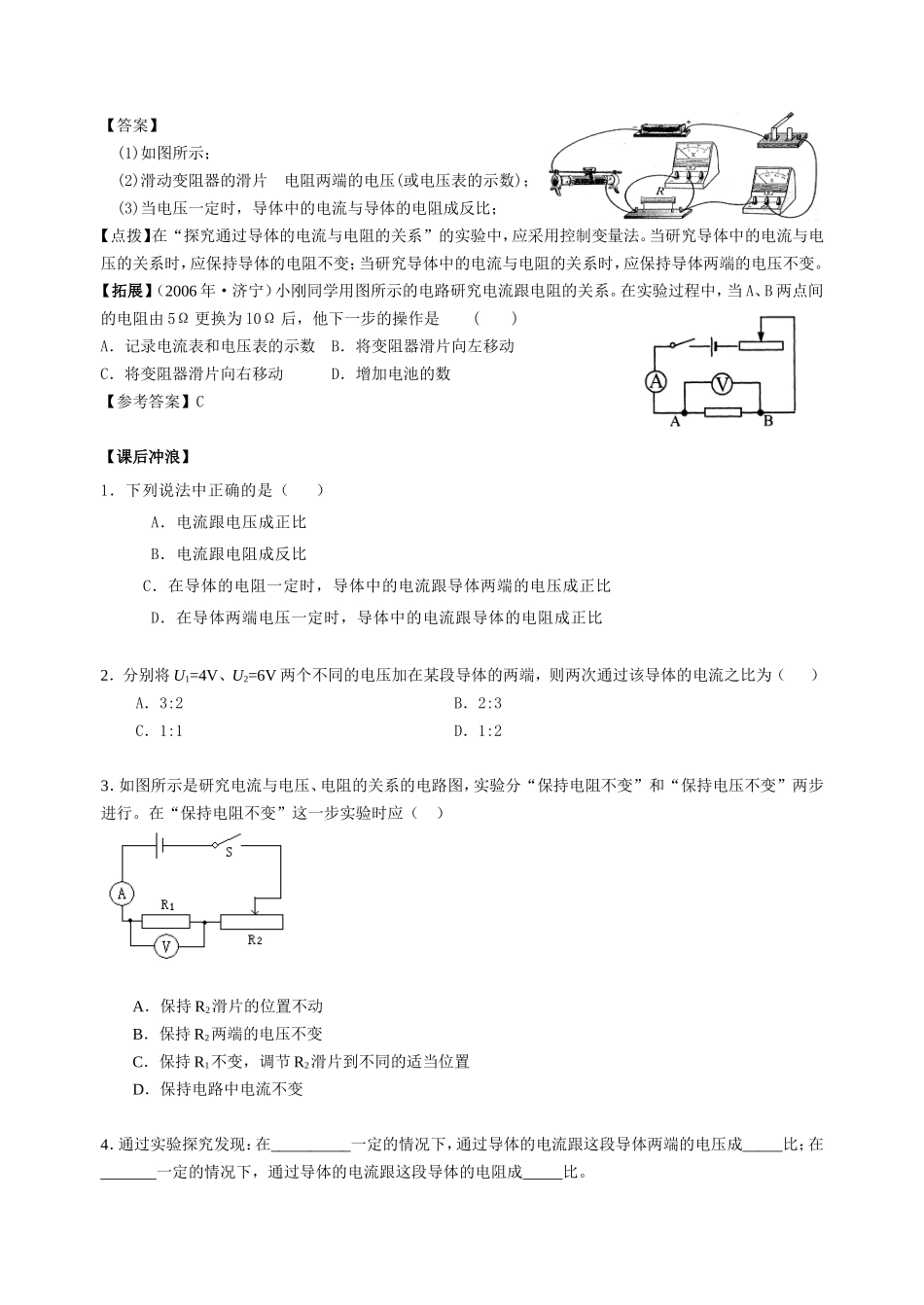

(2) 实 验 过 程 中 ， 冬 冬 把 电 阻 R 由 5Ω 分 别 换 成 了10Ω、20Ω，每次闭合开关后，首先应调节_____________，__
