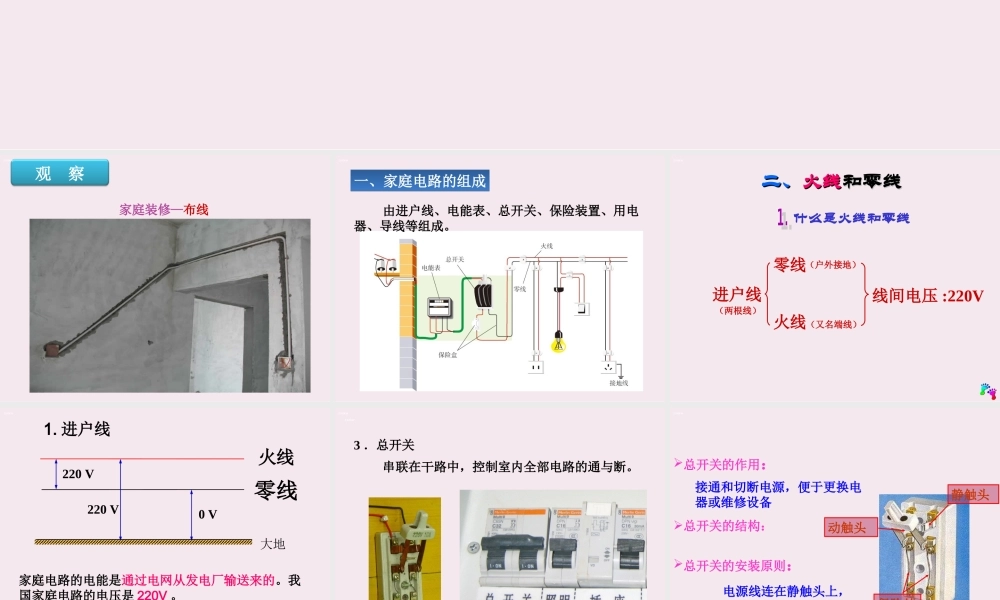

家庭电路 第十九章 第1节 zxxkw 家庭装修—布线观 察 zxxkw 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成 zxxkw 进户线(两根线)火线(又名端线)零线(户外接地)线间电压 :220V二、二、火线火线和零线和零线什么是火线和零线 zxxkw 0 V220 V220 V大地火线零线家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是 220V 。1. 进户线 zxxkw 3 .总开关 串联在干路中,控制室内全部电路的通与断。 zxxkw zxxkw 总开关的作用:接通和切断电源,便于更换电器或维修设备总开关的结构:总开关的安装原则: 电源线连在静触头上,静触头一定要在上边,切不可倒装。否则断开的闸刀可能自动落下合上,造成事故。静触头动触头保险丝 zxxkw 4 .保险装置 ① 作用: ② 材料: ③ 注意:选用合适规格的保险丝,不能用铜丝 或者铁丝代替。电路中电流过大时,保险丝熔断,自动切断电路,起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝 zxxkw 空气开关4 .保险装置 现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表后,当电路中的电流过大时,空气开关自动断开,切断电路,俗称跳闸。 zxxkw 额定漏电动作电流 30mA额定工作电流 10A额定工作电压 220V最大能分断电流 500A漏电分断时间 < 0.1s 漏电保护器是通过检测电路中地线和火线中电流大小差异来控制开关的。 zxxkw 火线零线大地 用试电笔!试电笔0 V220 V220 V 如何辨别火线和零线?二、二、 zxxkw 1 .试电笔 ( 1 )作用:辨别火线和零线。 ( 2 )构造:氖管电阻笔尖金属体金属笔卡弹簧 ( 3 )使用方法 : 用手接触笔尾的金属笔卡、笔尖金属体接触被测电路。若氖管发光,则接触的是火线,否则为零线。 试电笔的正确使用! zxxkw 错误的使用方法 zxxkw 2 .用电器与零线、火线的连接 ( 1 )各用电器(插座)并联在电路中。 ( 2 )控制用电器的开关要连接在火线和用电器之间。 zxxkw 控制电灯的开关应与电灯串联。 zxxkw 电灯的开关接在零线和灯泡之间电灯的开关接在火线和灯泡之间 zxxkw 螺旋灯的接法 zxxkw 闭合灯的开关,灯不亮。用测电笔分别测 A 、 B 两点氖管都要发光,故障出在哪里??AB zxxkw 220VAB zxxkw 两孔插座三孔插座ENL接火线接零线接地ENL接用电器外壳三、...
