项目十二矫正、弯形VIP免费

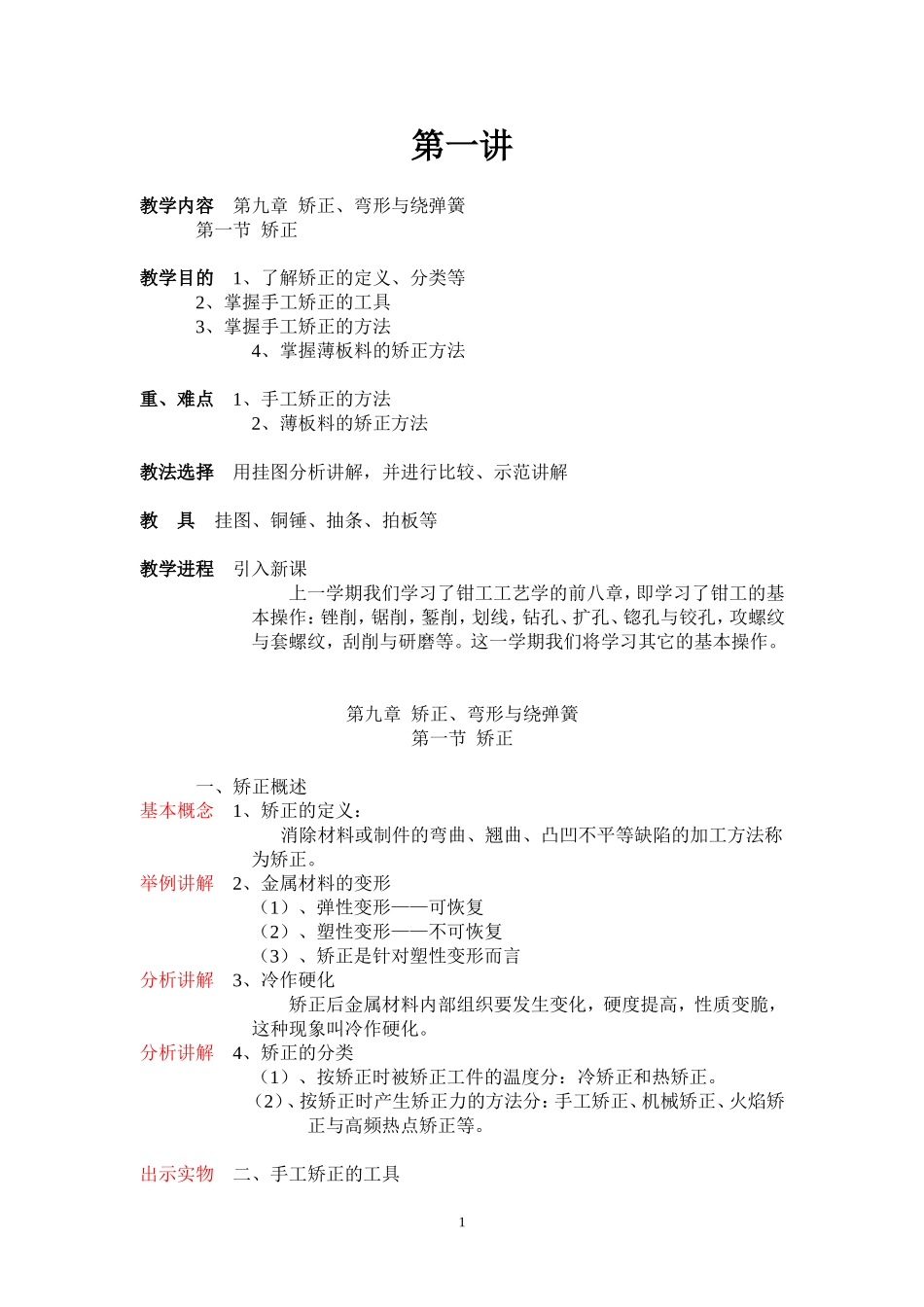

项目十二矫正、弯形_第1页
1/104

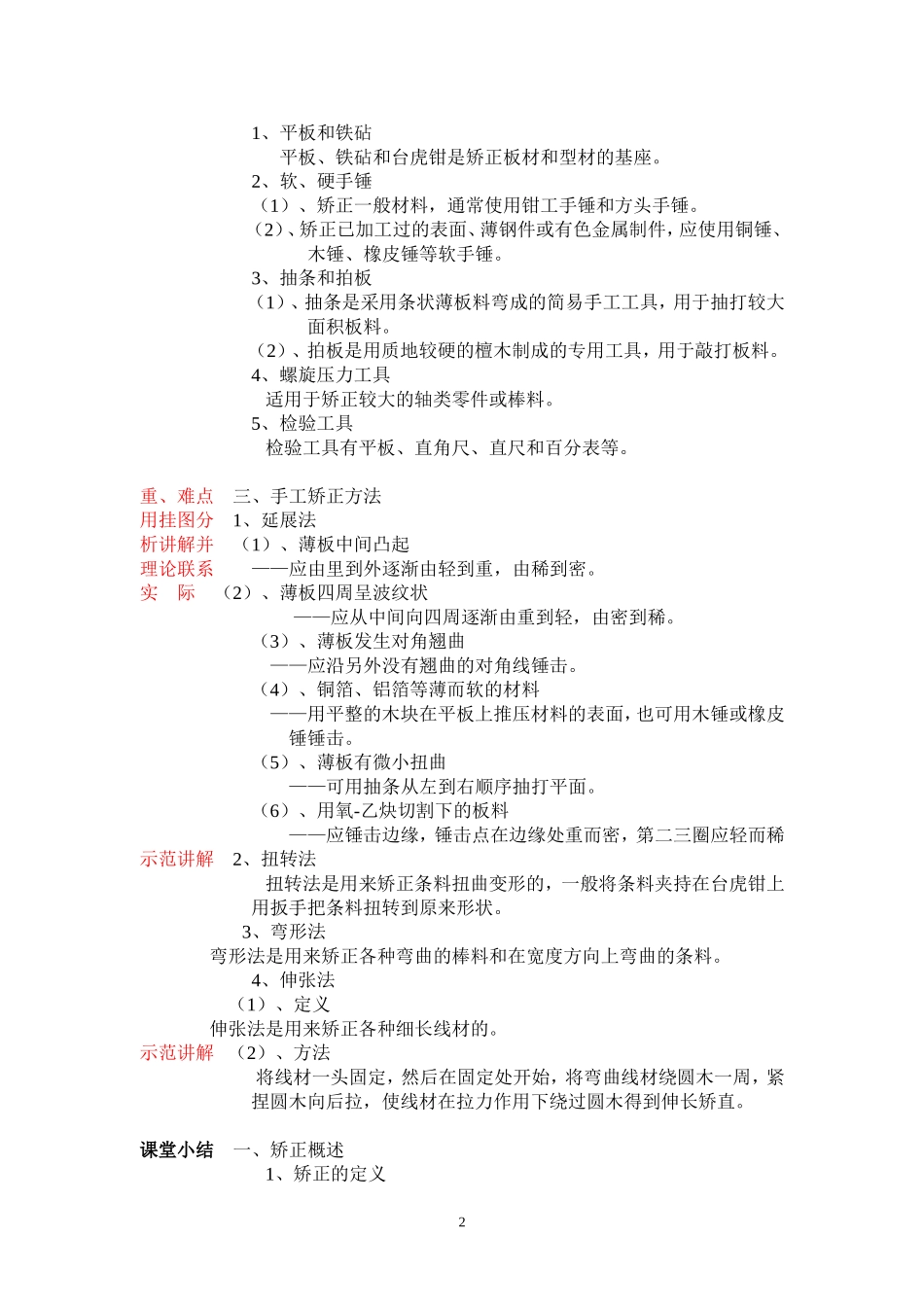

项目十二矫正、弯形_第2页
2/104

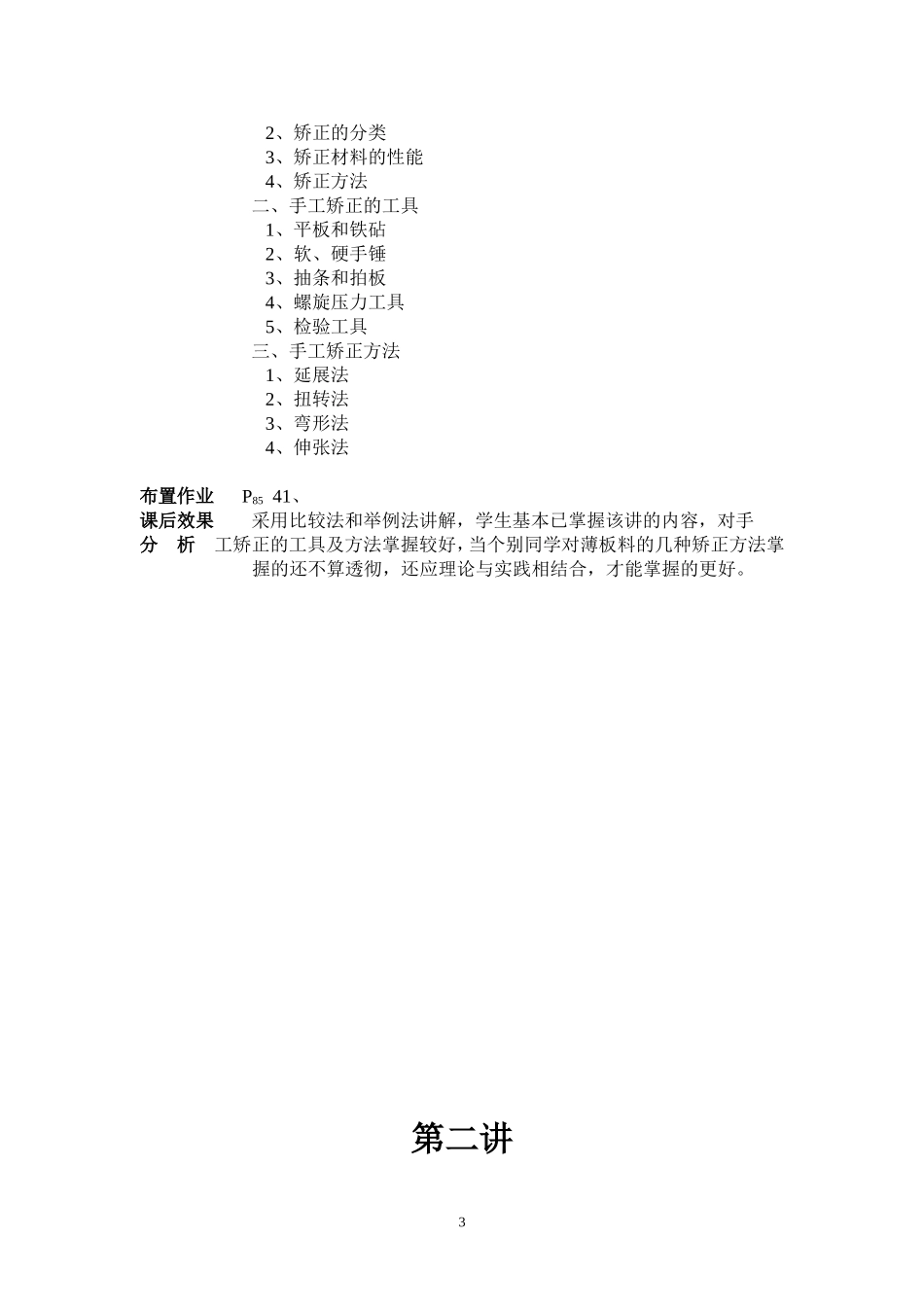

项目十二矫正、弯形_第3页
3/104
第一讲教学内容 第九章 矫正、弯形与绕弹簧 第一节 矫正 教学目的 1、了解矫正的定义、分类等 2、掌握手工矫正的工具 3、掌握手工矫正的方法4、掌握薄板料的矫正方法重、难点 1、手工矫正的方法2、薄板料的矫正方法教法选择 用挂图分析讲解,并进行比较、示范讲解 教 具 挂图、铜锤、抽条、拍板等教学进程 引入新课上一学期我们学习了钳工工艺学的前八章,即学习了钳工的基本操作:锉削,锯削,錾削,划线,钻孔、扩孔、锪孔与铰孔,攻螺纹与套螺纹,刮削与研磨等。这一学期我们将学习其它的基本操作。第九章 矫正、弯形与绕弹簧第一节 矫正 一、矫正概述基本概念 1、矫正的定义:消除材料或制件的弯曲、翘曲、凸凹不平等缺陷的加工方法称为矫正。举例讲解 2、金属材料的变形(1)、弹性变形——可恢复(2)、塑性变形——不可恢复(3)、矫正是针对塑性变形而言分析讲解 3、冷作硬化矫正后金属材料内部组织要发生变化,硬度提高,性质变脆,这种现象叫冷作硬化。分析讲解 4、矫正的分类(1)、按矫正时被矫正工件的温度分:冷矫正和热矫正。(2)、按矫正时产生矫正力的方法分:手工矫正、机械矫正、火焰矫正与高频热点矫正等。出示实物 二、手工矫正的工具11、平板和铁砧平板、铁砧和台虎钳是矫正板材和型材的基座。2、软、硬手锤(1)、矫正一般材料,通常使用钳工手锤和方头手锤。(2)、矫正已加工过的表面、薄钢件或有色金属制件,应使用铜锤、木锤、橡皮锤等软手锤。3、抽条和拍板(1)、抽条是采用条状薄板料弯成的简易手工工具,用于抽打较大面积板料。(2)、拍板是用质地较硬的檀木制成的专用工具,用于敲打板料。4、螺旋压力工具 适用于矫正较大的轴类零件或棒料。5、检验工具 检验工具有平板、直角尺、直尺和百分表等。重、难点 三、手工矫正方法用挂图分 1、延展法析讲解并 (1)、薄板中间凸起理论联系 ——应由里到外逐渐由轻到重,由稀到密。实 际 (2)、薄板四周呈波纹状——应从中间向四周逐渐由重到轻,由密到稀。(3)、薄板发生对角翘曲 ——应沿另外没有翘曲的对角线锤击。(4)、铜箔、铝箔等薄而软的材料 ——用平整的木块在平板上推压材料的表面,也可用木锤或橡皮锤锤击。(5)、薄板有微小扭曲——可用抽条从左到右顺序抽打平面。(6)、用氧-乙炔切割下的板料——应锤击边缘,锤击点在边缘处重而密,第二三圈应轻而稀示范讲解 2、扭转法 扭转法是用来矫正条料扭曲变形的,一般将...
