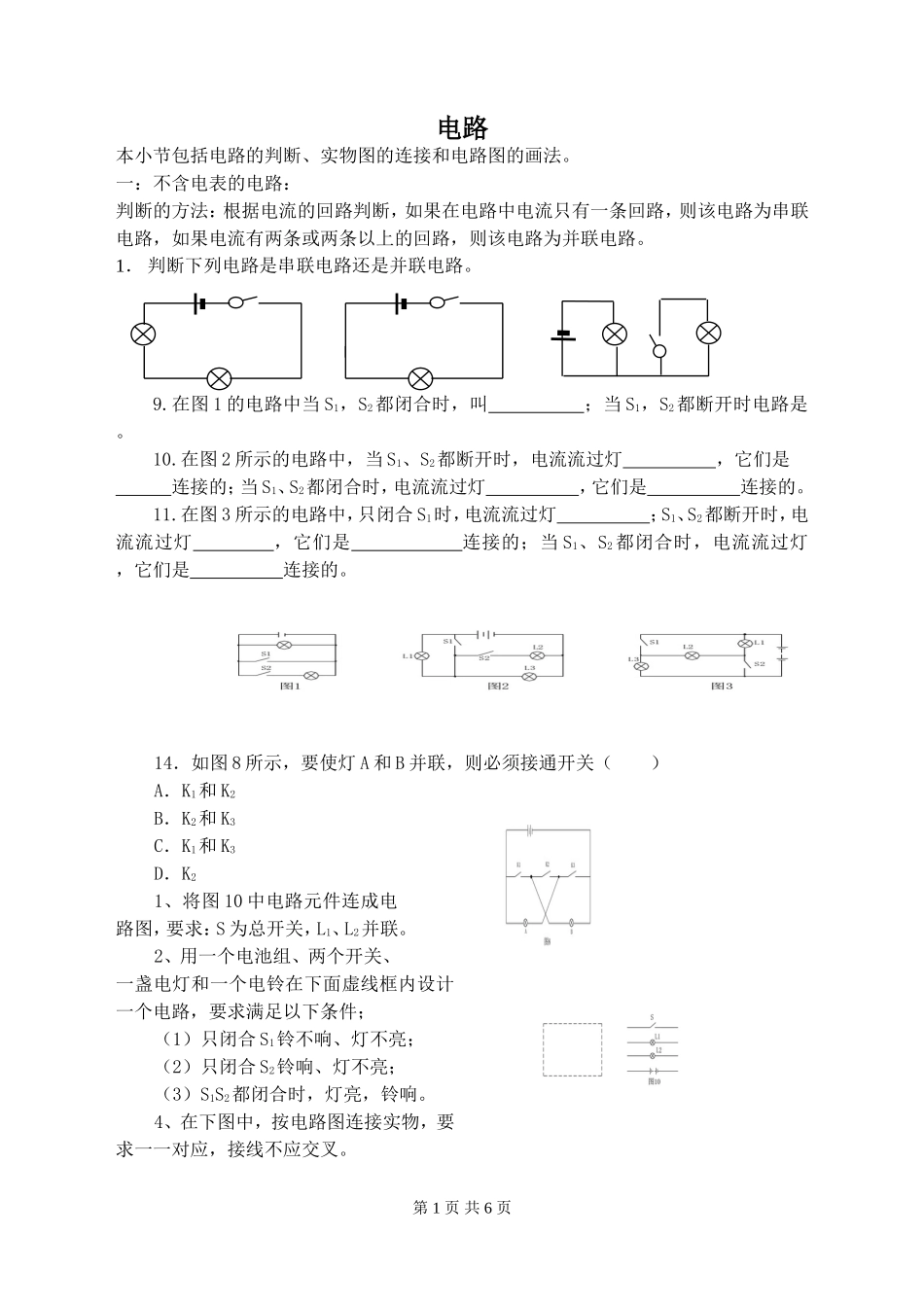

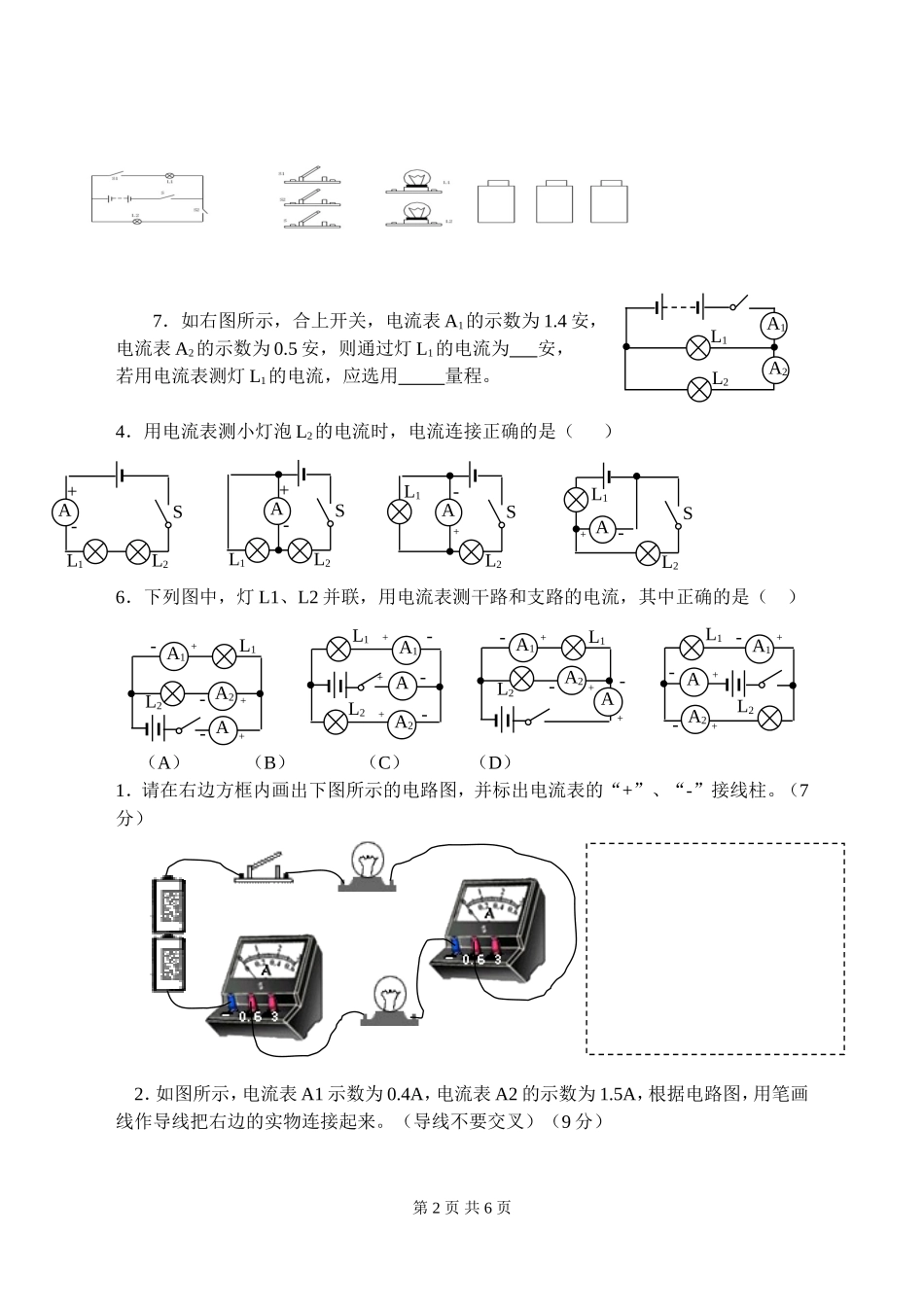

电路本小节包括电路的判断、实物图的连接和电路图的画法。一：不含电表的电路：判断的方法：根据电流的回路判断，如果在电路中电流只有一条回路，则该电路为串联电路，如果电流有两条或两条以上的回路，则该电路为并联电路。1． 判断下列电路是串联电路还是并联电路。9.在图 1 的电路中当 S1，S2都闭合时，叫 ；当 S1，S2都断开时电路是 。10.在图 2 所示的电路中，当 S1、S2都断开时，电流流过灯 ，它们是 连接的；当 S1、S2都闭合时，电流流过灯 ，它们是 连接的。11.在图 3 所示的电路中，只闭合 S1时，电流流过灯 ；S1、S2都断开时，电流流过灯 ，它们是 连接的；当 S1、S2 都闭合时，电流流过灯 ，它们是 连接的。14．如图 8 所示，要使灯 A 和 B 并联，则必须接通开关（ ）A．K1和 K2B．K2和 K3C．K1和 K3D．K21、将图 10 中电路元件连成电路图，要求：S 为总开关，L1、L2并联。2、用一个电池组、两个开关、一盏电灯和一个电铃在下面虚线框内设计一个电路，要求满足以下条件；（1）只闭合 S1铃不响、灯不亮；（2）只闭合 S2铃响、灯不亮；（3）S1S2都闭合时，灯亮，铃响。4、在下图中，按电路图连接实物，要求一一对应，接线不应交叉。第 1 页 共 6 页7．如右图所示，合上开关，电流表 A1的示数为 1.4 安，电流表 A2的示数为 0.5 安，则通过灯 L1的电流为 安，若用电流表测灯 L1的电流，应选用 量程。4．用电流表测小灯泡 L2的电流时，电流连接正确的是（ ）6．下列图中，灯 L1、L2 并联，用电流表测干路和支路的电流，其中正确的是（ ） （A） （B） （C） （D）1．请在右边方框内画出下图所示的电路图，并标出电流表的“+”、“-”接线柱。（7分） 2．如图所示，电流表 A1 示数为 0.4A，电流表 A2 的示数为 1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）（9 分）第 2 页 共 6 页A1A2L2L1SL1L2A+-SL1L2A+-SL1L2A-+SL1L2-+ AL2A1A2A+-+-+-L1L2A+-A1+-+-L1A2L2A1A2A+-+-+-L1L2A+-A1+-+-L1A2 在图 6 所示的电路中，三盏灯属于串联的是（ ）第 3 页 共 6 页L2L1A2A1L1L211．如图 9 所示，电源电压为 10 伏，且保持不变，电阻R1=20 欧，滑动变阻器 R2的最大阻值是 30 欧，则当滑动片 P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是（ ） A．0. 2 ~ 0. 5A，0 ~ 6V B．0. 2 ~ 0. ...
