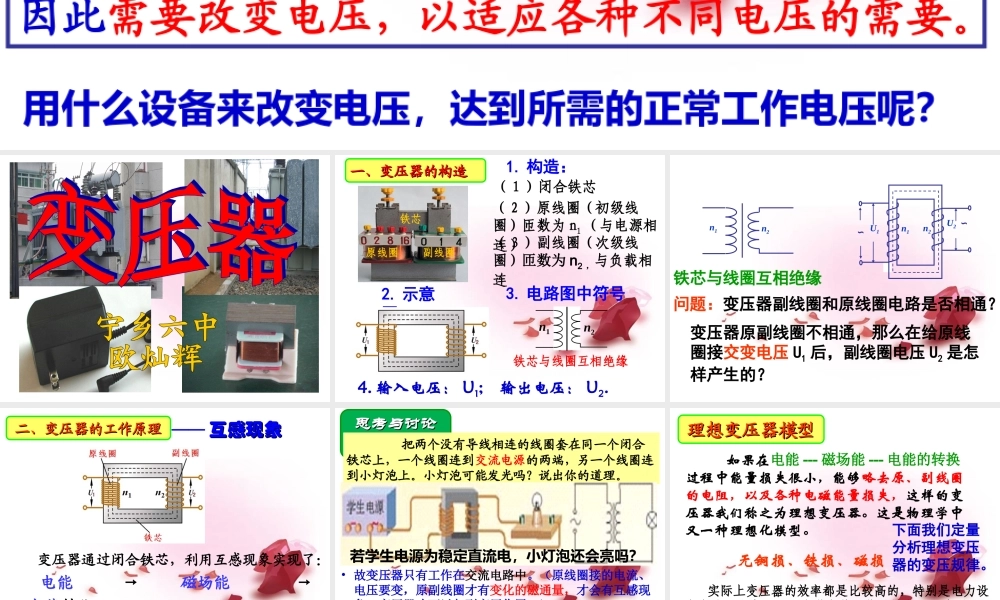

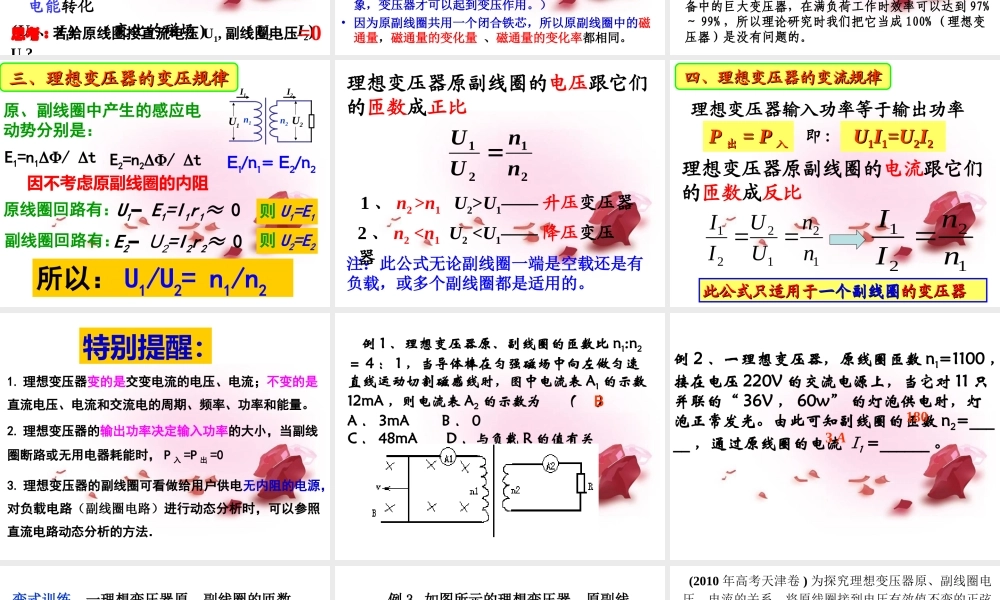

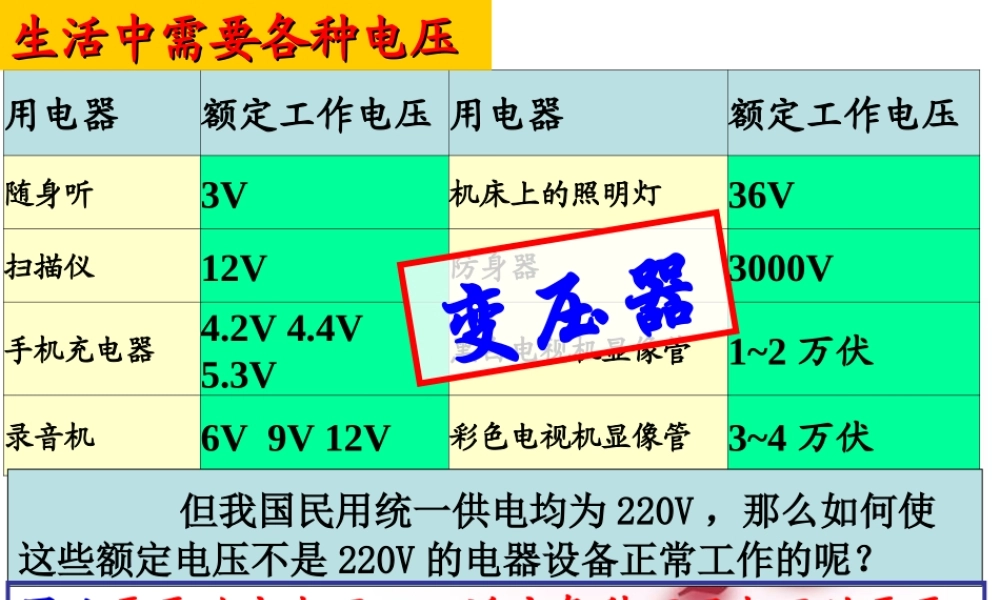

用电器额定工作电压 用电器额定工作电压随身听3V机床上的照明灯36V扫描仪12V防身器3000V手机充电器4.2V 4.4V 5.3V黑白电视机显像管1~2 万伏录音机6V 9V 12V彩色电视机显像管3~4 万伏 但我国民用统一供电均为 220V ，那么如何使这些额定电压不是 220V 的电器设备正常工作的呢？ 生活中需要各种电压生活中需要各种电压因此需要改变电压，以适应各种不同电压的需要。变压器用什么设备来改变电压，达到所需的正常工作电压呢？ 2. 示意图一、变压器的构造一、变压器的构造铁芯原线圈副线圈3. 电路图中符号铁芯与线圈互相绝缘n1n21. 构造：（ 1 ）闭合铁芯 （ 2 ）原线圈 ( 初级线圈 ) 匝数为 n1 （与电源相连）（ 3 ）副线圈 ( 次级线圈 ) 匝数为 n2 ，与负载相连4. 输入电压： U1; 输出电压： U2. n1n2问题：变压器副线圈和原线圈电路是否相通？ 变压器原副线圈不相通，那么在给原线圈接交变电压 U1 后，副线圈电压 U2 是怎样产生的？铁芯与线圈互相绝缘 U1U2 ∽n1n2∽ 变压器通过闭合铁芯，利用互感现象实现了： 电能 → 磁场能 → 电能转化(U1 、 I1) ( 变化的磁场 ) ( U2 、 I2)二、变压器的工作原理二、变压器的工作原理思考 : 若给原线圈接直流电压 U1, 副线圈电压U2?=0—— 互感现象互感现象 思考与讨论思考与讨论 把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上。小灯泡可能发光吗？说出你的道理。• 故变压器只有工作在交流电路中。（原线圈接的电流、电压要变，原副线圈才有变化的磁通量，才会有互感现象，变压器才可以起到变压作用。）• 因为原副线圈共用一个闭合铁芯，所以原副线圈中的磁通量，磁通量的变化量 、磁通量的变化率都相同。若学生电源为稳定直流电，小灯泡还会亮吗？ 理想变压器模型理想变压器模型 如果在电能 --- 磁场能 --- 电能的转换过程中能量损失很小，能够略去原、副线圈的电阻，以及各种电磁能量损失，这样的变压器我们称之为理想变压器。这是物理学中又一种理想化模型。无铜损、铁损、磁损 实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到 97%～ 99% ，所以理论研究时我们把它当成 100% （理想变压器）是没有问题的。下面我们定量分析理想变压器的变压规律。 I1I2n1n2U1U2原、副线圈中产生的感应电动势分别是：E1=n1/...
