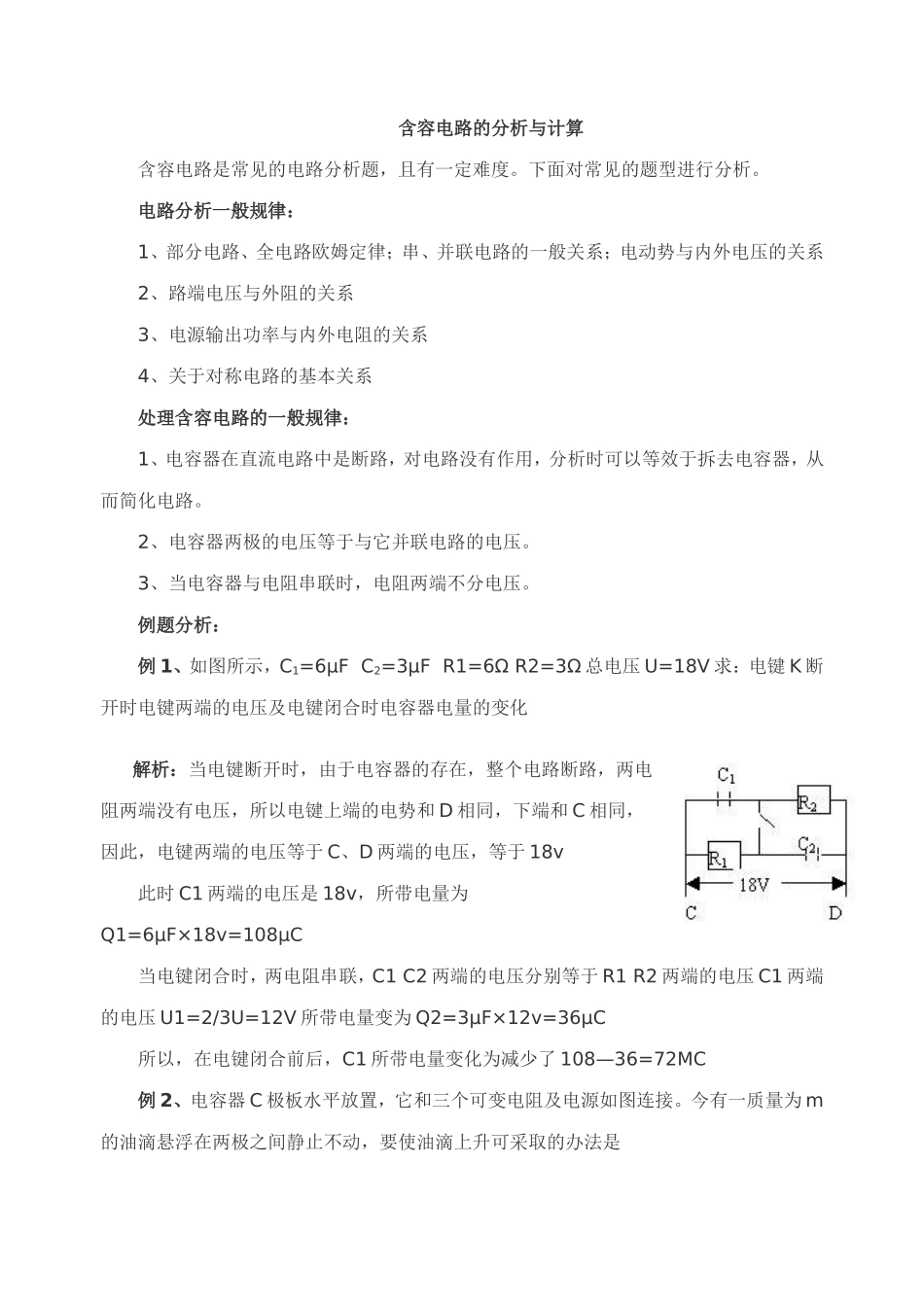

含容电路的分析与计算 含容电路是常见的电路分析题，且有一定难度。下面对常见的题型进行分析。 电路分析一般规律： 1、部分电路、全电路欧姆定律；串、并联电路的一般关系；电动势与内外电压的关系 2、路端电压与外阻的关系 3、电源输出功率与内外电阻的关系 4、关于对称电路的基本关系 处理含容电路的一般规律： 1、电容器在直流电路中是断路，对电路没有作用，分析时可以等效于拆去电容器，从而简化电路。 2、电容器两极的电压等于与它并联电路的电压。 3、当电容器与电阻串联时，电阻两端不分电压。 例题分析： 例 1、如图所示，C1=6μF C2=3μF R1=6Ω R2=3Ω 总电压 U=18V 求：电键 K 断开时电键两端的电压及电键闭合时电容器电量的变化解析：当电键断开时，由于电容器的存在，整个电路断路，两电阻两端没有电压，所以电键上端的电势和 D 相同，下端和 C 相同，因此，电键两端的电压等于 C、D 两端的电压，等于 18v 此时 C1 两端的电压是 18v，所带电量为Q1=6μF×18v=108μC 当电键闭合时，两电阻串联，C1 C2 两端的电压分别等于 R1 R2 两端的电压 C1 两端的电压 U1=2/3U=12V 所带电量变为 Q2=3μF×12v=36μC 所以，在电键闭合前后，C1 所带电量变化为减少了 108—36=72ΜC 例 2、电容器 C 极板水平放置，它和三个可变电阻及电源如图连接。今有一质量为 m的油滴悬浮在两极之间静止不动，要使油滴上升可采取的办法是解析：由油滴在两极间静止可知，油滴所受电场力方向向上，大小等于其重力。要使其向上运动，必须增大电场力。所以要增大两极间电压。 由图可知两极间电压等于 R3 两端的电压，所以增大 R3或减小 R2 都能达到目的例 3、如图所示的电路中，电键均闭合，C 是极板水平放置的平行板电容器，极板间悬浮着一个油滴，问断开那一个电键后油滴会向下运动。解析：要使油滴向下运动，应使电场力减小，则使电容器极板间场强减小。因为极板间距和正对面积都不变，所以需要减小电容器两极板间的电压。 电容器两极板间电压等于 R3 两端的电压，且与它串联的电阻不分电压，所以打开 S1 不会影响电容器的电压；打开 S4 电容器与电源断开，电压保持恒定；打开 S2 电容器两端电压变成电源电动势，比原来增大；只有打开 S3 时电容器放电，最终电压变为零，所以油滴就会向下运动。 例 4. 如图所示电路中，电源电动势为，内电阻不计，R １、R ２、R3、的阻值都是 R，滑...
