复习第十八章电功率VIP免费

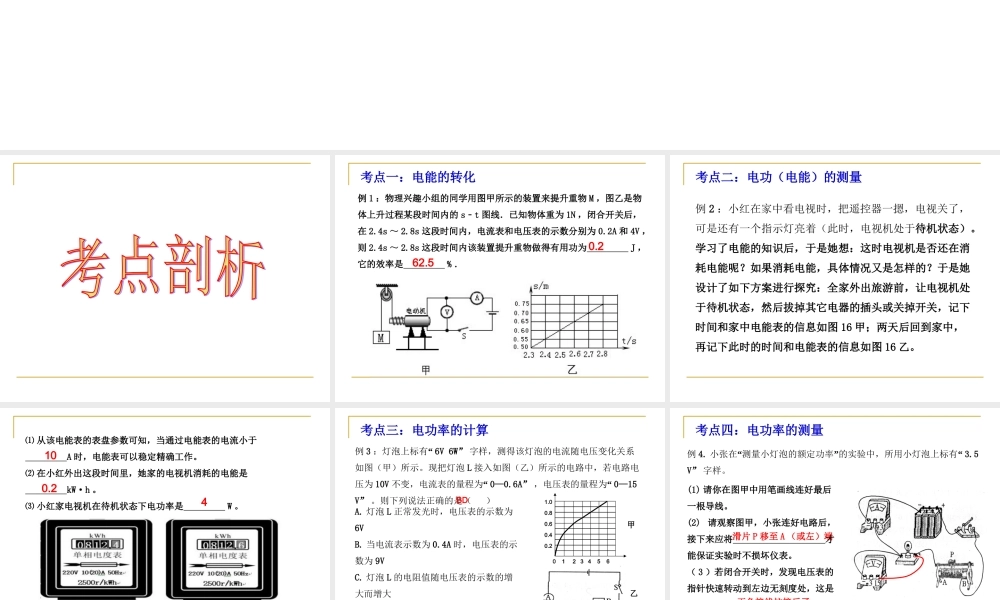

考点一：电能的转化例 1 ：物理兴趣小组的同学用图甲所示的装置来提升重物 M ，图乙是物体上升过程某段时间内的 s﹣t 图线．已知物体重为 1N ，闭合开关后，在 2.4s ～ 2.8s 这段时间内，电流表和电压表的示数分别为 0.2A 和 4V ，则 2.4s ～ 2.8s 这段时间内该装置提升重物做得有用功为 J ，它的效率是 % ．0.262.5 考点二：电功（电能）的测量例 2 ：小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）。学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其它电器的插头或关掉开关，记下时间和家中电能表的信息如图 16 甲；两天后回到家中，再记下此时的时间和电能表的信息如图 16 乙。 ⑴ 从该电能表的表盘参数可知，当通过电能表的电流小于 A 时，电能表可以稳定精确工作。⑵ 在小红外出这段时间里，她家的电视机消耗的电能是 kW·h 。⑶ 小红家电视机在待机状态下电功率是 W 。100.24 考点三：电功率的计算例 3“：灯泡上标有 6V 6W” 字样，测得该灯泡的电流随电压变化关系如图（甲）所示。现把灯泡 L 接入如图（乙）所示的电路中，若电路电压为 10V“不变，电流表的量程为 0—0.6A”“，电压表的量程为 0—15V” 。则下列说法正确的是（）A. 灯泡 L 正常发光时，电压表的示数为6VB. 当电流表示数为 0.4A 时，电压表的示数为 9VC. 灯泡 L 的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为 6W甲乙0 1 2 3 4 5 61.00.80.60.40.2BD 例 4.“”“小张在 测量小灯泡的额定功率 的实验中，所用小灯泡上标有 3.5V” 字样。考点四：电功率的测量滑片 P 移至 A （或左）端正负接线柱接反了(1) 请你在图甲中用笔画线连好最后一根导线。(2) 请观察图甲，小张连好电路后，接下来应将 才能保证实验时不损坏仪表。（ 3 ）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表 。 (5) 若在实验中小灯泡的灯丝突然被烧断，则电压表的示数 (“”“”选填 变大 、 变小“”或 不变 ) 。（ 6 ）假如电源电压恒为 6V ，但伏特表 0～ 15 V 档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图所示的...
