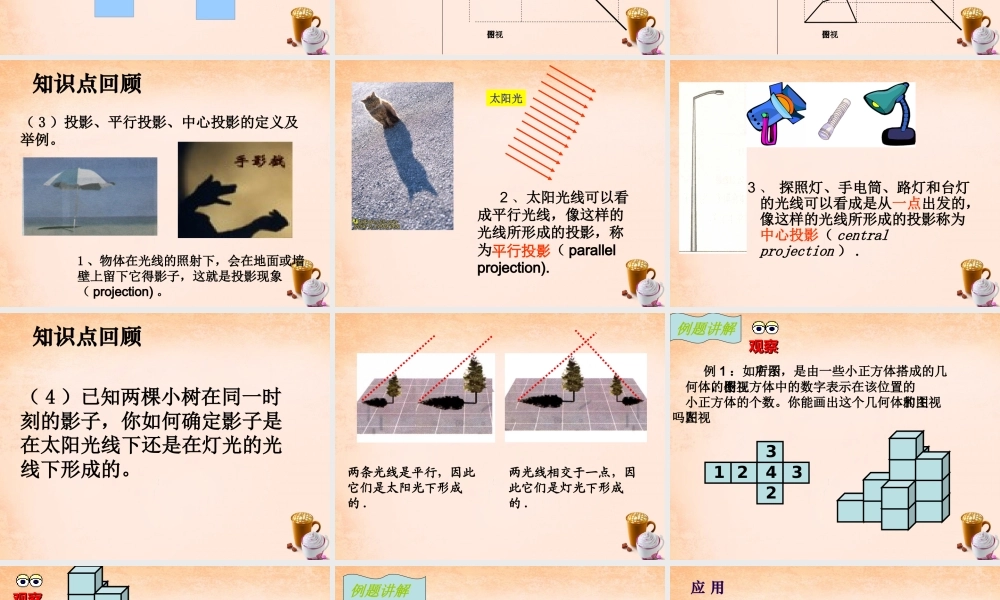

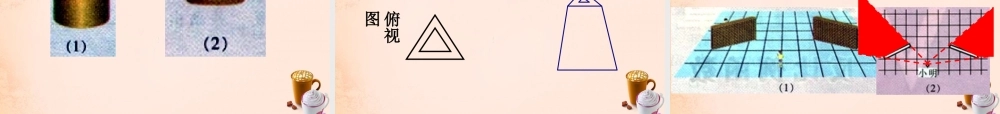

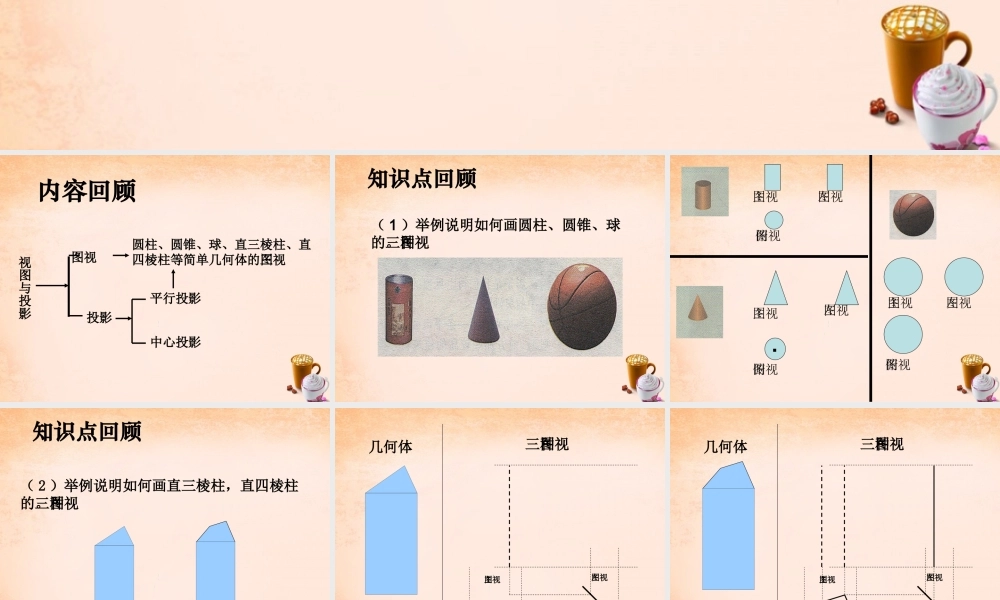

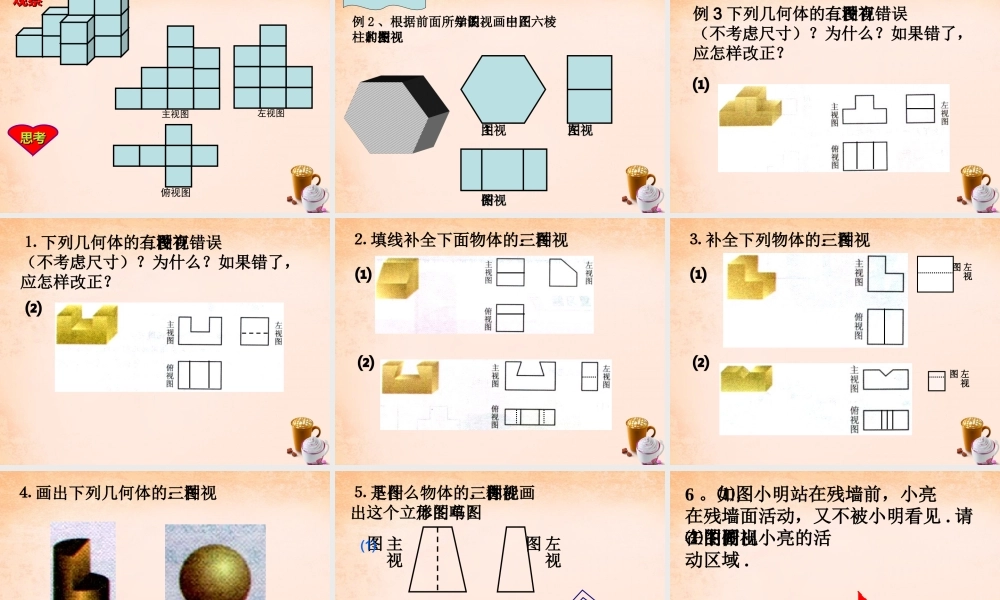

—— 回顾与思考中心投影视图与投影视图投影平行投影圆柱、圆锥、球、直三棱柱、直四棱柱等简单几何体的三视图内容回顾（ 1 ）举例说明如何画圆柱、圆锥、球的三种视图。知识点回顾左视图主视图俯视图主视图左视图俯视图主视图左视图俯视图 .知识点回顾（ 2 ）举例说明如何画直三棱柱，直四棱柱的三种视图。几何体三种视图主视图左视图俯视图几何体三种视图主视图左视图俯视图知识点回顾（ 3 ）投影、平行投影、中心投影的定义及举例。1 、物体在光线的照射下，会在地面或墙壁上留下它得影子，这就是投影现象（ projection) 。2 、太阳光线可以看成平行光线，像这样的光线所形成的投影，称为平行投影（ parallel projection).太阳光3 、 探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影（ central projection ） .知识点回顾（ 4 ）已知两棵小树在同一时刻的影子，你如何确定影子是在太阳光线下还是在灯光的光线下形成的。两光线相交于一点，因此它们是灯光下形成的 .两条光线是平行，因此它们是太阳光下形成的 . 例 1 ：如右图所示，是由一些小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数。你能画出这个几何体的主视图和左视图吗？例题讲解1 24332观察观察俯视图左视图思考思考观察观察主视图例题讲解例 2 、根据前面所学的视图知识，画出图中正六棱柱的主视图，左视图和俯视图。主视图左视图左视图俯视图俯视图例 3 下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？⑴应 用⒈ 下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？⑵⒉ 填线补全下面物体的三种视图：⑴⑵⒊ 补全下列物体的三种视图：⑴⑵左视图左视图⒋ 画出下列几何体的三种视图：⒌ 下图是什么物体的三种视图，你能画出这个立体图形的草图吗？主视图左视图俯视图(1)6 。如图⑴，小明站在残墙前，小亮在残墙面活动，又不被小明看见 . 请在图⑴的俯视图图⑵中画出小亮的活动区域 .课堂练习1 、你能找出主视图和左视图完全相同的几何体吗？你能找出三种视图完全相同的几何体吗？请各举两例。课堂练习2 、如下图，是由一些相同的小正方体构成的几何体的三视图，请问这几何体小正方体中的个数是———。主视图左视图俯视图A. 4 B. 5C. 6D. 7 A课堂练习3. 下面的四组图形中，如图所示的...
