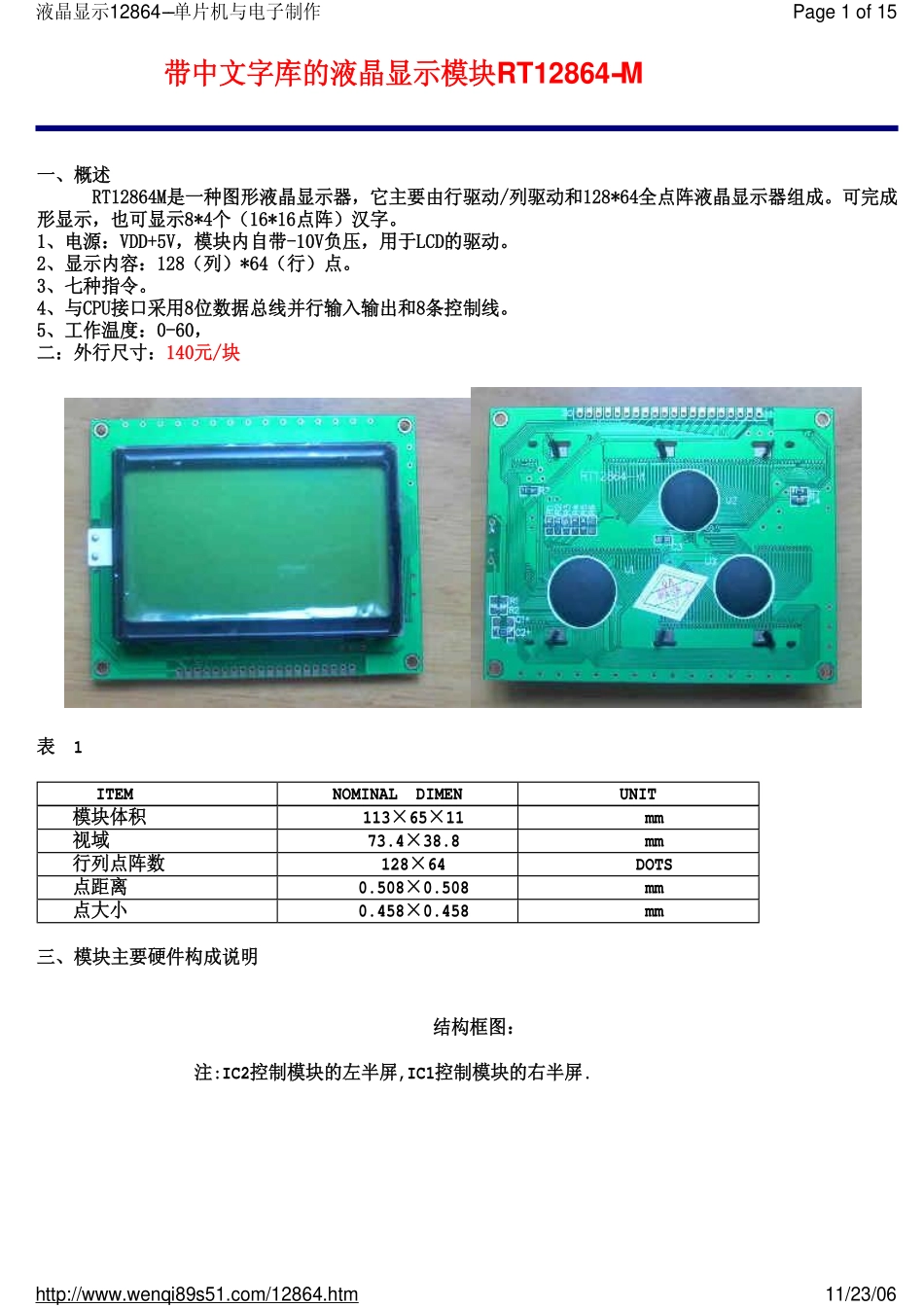

RT12864-M-LCD模块资料_第1页
1/15
RT12864-M-LCD模块资料_第2页
2/15
RT12864-M-LCD模块资料_第3页
3/15
带中文字库的液晶显示模块RT12864-M 一、概述 RT12864M是一种图形液晶显示器,它主要由行驱动/列驱动和128*64全点阵液晶显示器组成。可完成形显示,也可显示8*4个(16*16点阵)汉字。 1、电源:VDD+5V,模块内自带-10V负压,用于LCD的驱动。 2、显示内容:128(列)*64(行)点。 3、七种指令。 4、与CPU接口采用8位数据总线并行输入输出和8条控制线。 5、工作温度:0-60, 二:外行尺寸:140元/块 表 1 三、模块主要硬件构成说明 结构框图: 注:IC2控制模块的左半屏,IC1控制模块的右半屏. ITEM NOMINAL DIMEN UNIT 模块体积 113×65×11 mm 视域 73.4×38.8 mm 行列点阵数 128×64 DOTS 点距离 0.508×0.508 mm 点大小 0.458×0.458 mm Page 1 of 15液晶显示12864--单片机与电子制作11/23/06http://www.wenqi89s51.com/12864.htm IC3为行驱动器.IC1,IC为列驱动器.IC1,IC2,IC3含有如下主要功能器件.了解如下器件有利于对LCD模块之编程. 1.指令寄存器(IR) IR是用来寄存指令码,与数据寄存器寄存数据相对应.当D/I=1 时,在E信号下降沿的作用下,指令码写入IR. 2.数据寄存器(DR) DR是用来寄存数据的,与指令寄存器寄存指令相对应.当D/I=1时,在E信号的下降沿作用下,图形显示数据写入DR,或在E信号高电平作用下由DR读到DB7~DB0 数据总线.DR 和DDRAM之间的数据传输是模块内部自动执的. 3.忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据. 利用STATUS READ 指令,可以将BF读到DB7总线,从而检验模块之工作状态. 4.显示控制触发器DFF 此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示(DISPLAY ON),DDRAM 的内容就显示在屏上,DDF=0为关显示(DISPLAY OFF)。 DDF 的状态是指令DISPLAY ON/OFF和RST信号控制的。 5.XY地址计数器 XY地址计数器是一个9位计数器。高三位是X地址计数器,低6位为Y地址计数器,XY地址计数器实际上是作为DDRAM的地址指针,X地址计数器为DDRAM的页指针,Y地址计数器为DDRAM的Y地址指针。 X地址计数器是没有记数功能的,只能用指令设置。 Y地址计数器具有循环记数功能,各显示数据写入后,Y地址自动加1,Y地址指针从0到63。 6.显示数据RAM(DDRAM) DDRAM是存贮图形显示数据的。数据为1表示显示选择,数据为0表示显示非选择。DDRAM与地址和显示位置的关系见DDRAM地址表(见...
