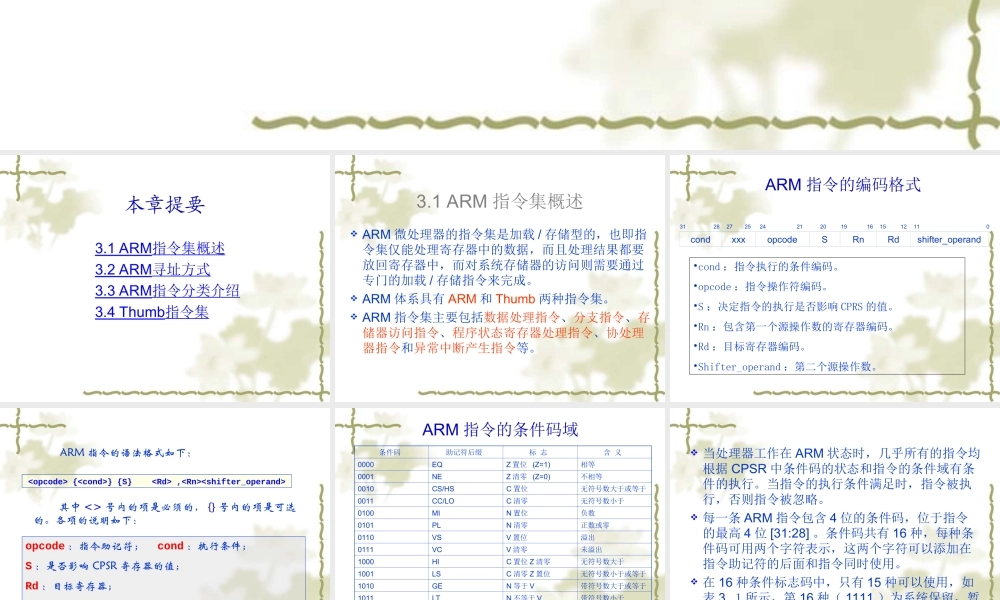

嵌入式系统设计与开发第 3 章 ARM 指令集 本章提要 3.1 ARM指令集概述 3.2 ARM寻址方式 3.3 ARM指令分类介绍 3.4 Thumb指令集 3.1 ARM 指令集概述 ARM 微处理器的指令集是加载 / 存储型的，也即指令集仅能处理寄存器中的数据，而且处理结果都要放回寄存器中，而对系统存储器的访问则需要通过专门的加载 / 存储指令来完成。 ARM 体系具有 ARM 和 Thumb 两种指令集。 ARM 指令集主要包括数据处理指令、分支指令、存储器访问指令、程序状态寄存器处理指令、协处理器指令和异常中断产生指令等。 ARM 指令的编码格式condxxxopcodeSRnRdshifter_operand•cond ：指令执行的条件编码。•opcode ：指令操作符编码。•S ：决定指令的执行是否影响 CPRS 的值。•Rn ：包含第一个源操作数的寄存器编码。•Rd ：目标寄存器编码。•Shifter_operand ：第二个源操作数。3128272524212019161512110 ARM 指令的语法格式如下： {} {S} , 其中 <> 号内的项是必须的， {} 号内的项是可选的。各项的说明如下：opcode ：指令助记符；cond ：执行条件；S ：是否影响 CPSR 寄存器的值；Rd ：目标寄存器； Rn ：第一个源操作数的寄存器；shifter_operand ：第二个源操作数； ARM 指令的条件码域条件码 助记符后缀 标 志 含 义 0000 EQZ 置位 (Z=1)相等 0001NEZ 清零 (Z=0)不相等 0010CS/HSC 置位 无符号数大于或等于 0011CC/LOC 清零 无符号数小于 0100MIN 置位 负数 0101PLN 清零 正数或零 0110VSV 置位 溢出 0111VCV 清零 未溢出 1000HIC 置位 Z 清零 无符号数大于 1001LSC 清零 Z 置位 无符号数小于或等于 1010GEN 等于 V 带符号数大于或等于 1011LTN 不等于 V 带符号数小于 1100GTZ 清零且 N 等于 V 带符号数大于 1101LEZ 置位或 N 不等于 V 带符号数小于或等于 1110AL忽略 无条件执行 当处理器工作在 ARM 状态时，几乎所有的指令均根据 CPSR 中条件码的状态和指令的条件域有条件的执行。当指令的执行条件满足时，指令被执行，否则指令被忽略。 每一条 ARM 指令包含 4 位的条件码，位于指令的最高 4 位 [31:28] 。条件码共有 16 种，每种条件码可用两个字符表示，这两个字符可以添加在指令助记符的后面和指令同时使用。 在 16 种条件标志码中，只有 15 种...
