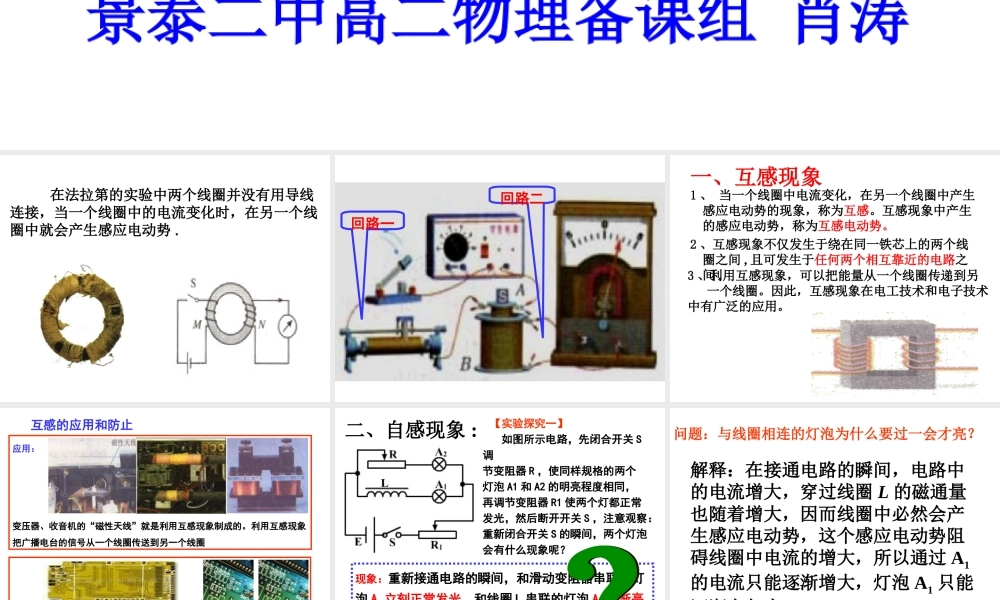

自感和互感景泰二中高二物理备课组 肖涛 在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中就会产生感应电动势 .回路一回路二 一、互感现象1 、 当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象中产生的感应电动势，称为互感电动势。2 、互感现象不仅发生于绕在同一铁芯上的两个线圈之间 , 且可发生于任何两个相互靠近的电路之间 .3 、利用互感现象，可以把能量从一个线圈传递到另 一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。 互感的应用和防止应用：变压器、收音机的“磁性天线”就是利用互感现象制成的。利用互感现象把广播电台的信号从一个线圈传送到另一个线圈 防止：在电力工程和电子电路中，互感现象 有时会影响电路正常工作。 【实验探究一】 如图所示电路，先闭合开关 S调节变阻器 R ，使同样规格的两个灯泡 A1 和 A2 的明亮程度相同，再调节变阻器 R1 使两个灯都正常发光，然后断开开关 S ，注意观察：重新闭合开关 S 的瞬间，两个灯泡会有什么现象呢？ 现象：重新接通电路的瞬间，和滑动变阻器串联的灯泡 A2 立刻正常发光，和线圈 L 串联的灯泡 A1 逐渐亮起来。二、自感现象 : 解释：在接通电路的瞬间，电路中的电流增大，穿过线圈 L 的磁通量也随着增大，因而线圈中必然会产生感应电动势，这个感应电动势阻碍线圈中电流的增大，所以通过 A1的电流只能逐渐增大，灯泡 A1 只能逐渐亮起来。问题：与线圈相连的灯泡为什么要过一会才亮？ 【实验探究二】 如图所示电路，闭合开关 S ，灯泡正常发光，注意观察：断开开关 S 瞬间，灯泡会有什么现象呢？ 现象：断开电路的瞬间，灯泡会亮一下才逐渐熄灭 用电路图分析实验二 解释：在电路断开的瞬间，通过线圈的电流突然减弱，穿过线圈的磁通量也就很快减少，因而在线圈中产生感应电动势。虽然这时电源已经断开，但线圈 L和灯泡 A 组成了闭合电路，在这个电路中有感应电流通过，所以灯泡不会立即熄灭。讨论：在如图所示的电路中，当开关 S 断开瞬间，灯泡 A 会闪亮一下的条件是什么？①① 若若 RRAA ＞＞ RRLL ，有，有 IIAA ＜＜ IILL ，在断开开关的瞬间，通过，在断开开关的瞬间，通过灯泡的电流会瞬时增大，灯泡会闪亮一下才熄灭灯泡的电流会瞬时增大，灯泡会闪亮一下才熄灭 ..②② 若若 RRAA≤R≤RLL ，有，有 IIAA≥I≥I...
