-电流与电压和电阻的关系VIP免费

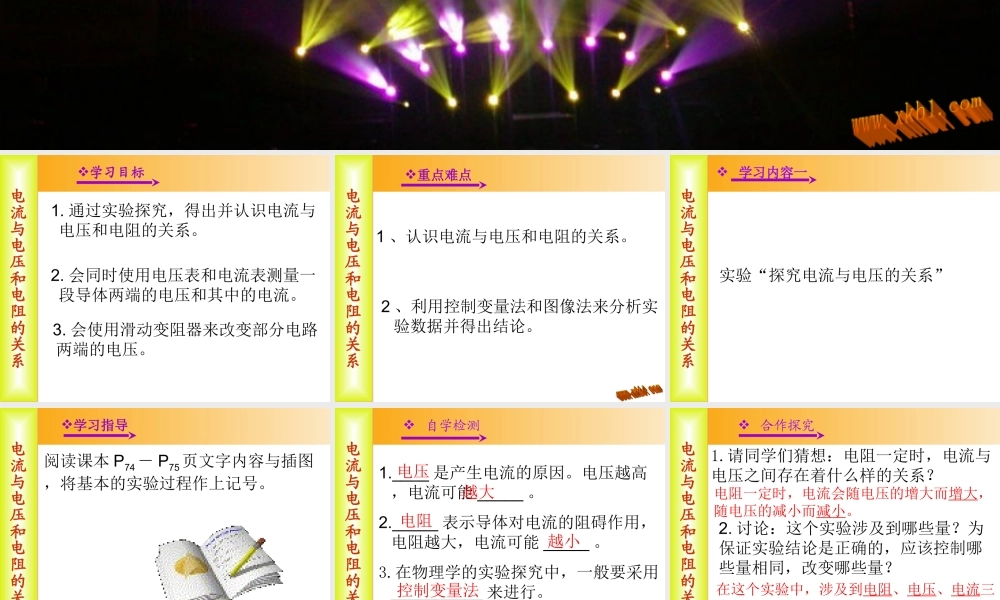

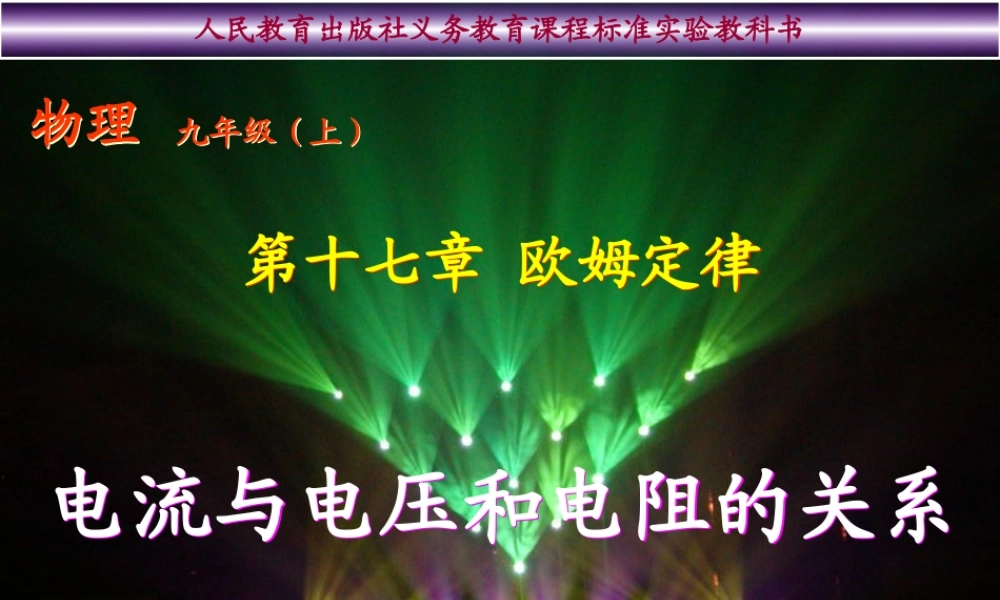

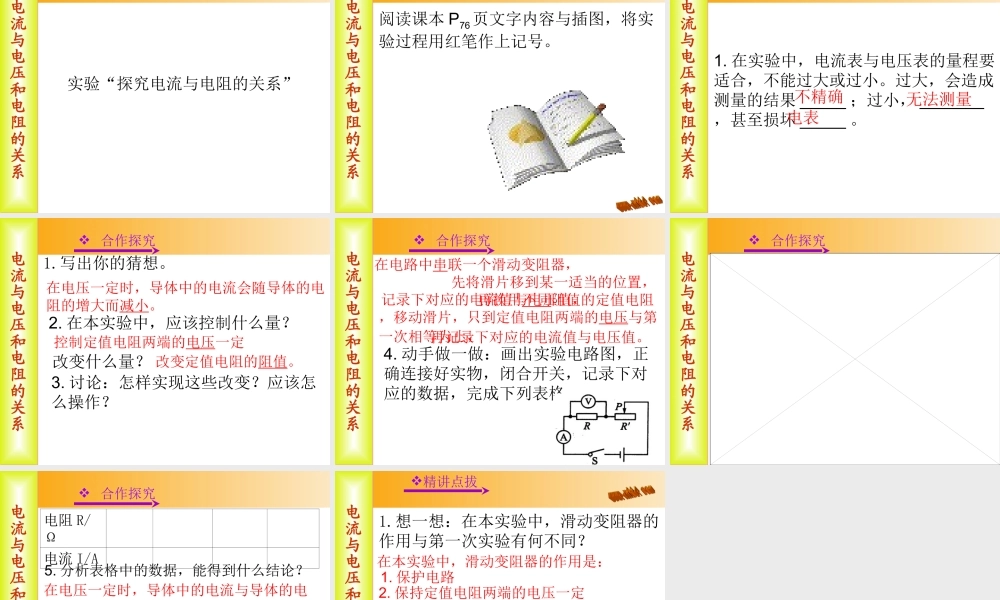

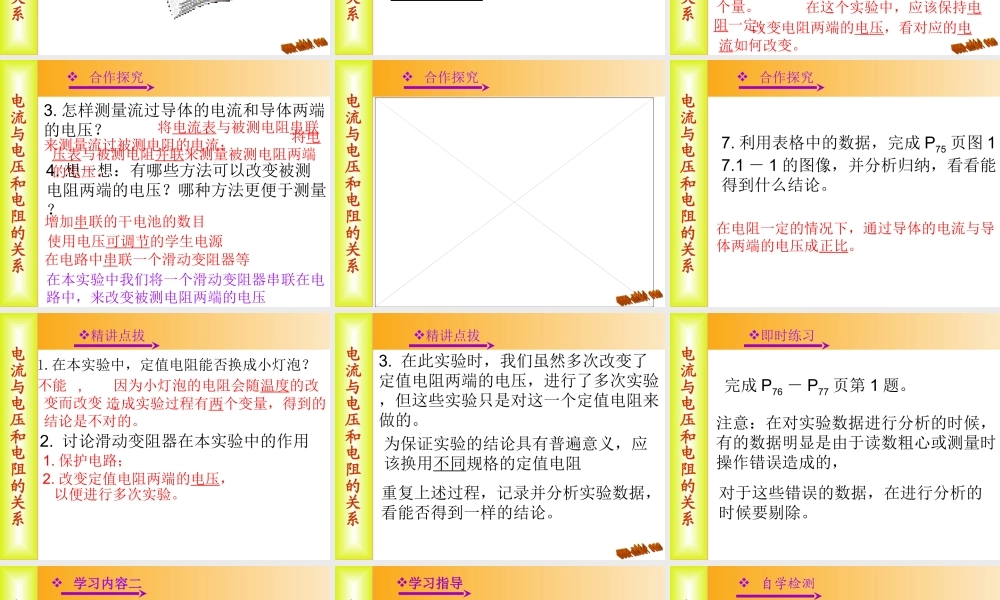

物理 九年级（上）物理 九年级（上）第十七章 欧姆定律第十七章 欧姆定律人民教育出版社义务教育课程标准实验教科书电流与电压和电阻的关系 电流与电压和电阻的关系 电流与电压和电阻的关系电流与电压和电阻的关系 1. 通过实验探究，得出并认识电流与电压和电阻的关系。 2. 会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。 3. 会使用滑动变阻器来改变部分电路两端的电压。学习目标电流与电压和电阻的关系电流与电压和电阻的关系1 、认识电流与电压和电阻的关系。2 、利用控制变量法和图像法来分析实验数据并得出结论。重点难点电流与电压和电阻的关系电流与电压和电阻的关系 学习内容一 实验“探究电流与电压的关系” 电流与电压和电阻的关系电流与电压和电阻的关系阅读课本 P74－ P75页文字内容与插图，将基本的实验过程作上记号。 学习指导电流与电压和电阻的关系电流与电压和电阻的关系 自学检测1.____ 是产生电流的原因。电压越高，电流可能 _____ 。2._____ 表示导体对电流的阻碍作用，电阻越大，电流可能 _____ 。3.在物理学的实验探究中，一般要采用__________ 来进行。电压越大电阻越小控制变量法电流与电压和电阻的关系电流与电压和电阻的关系 合作探究1.请同学们猜想：电阻一定时，电流与电压之间存在着什么样的关系？电阻一定时，电流会随电压的增大而增大，随电压的减小而减小。2. 讨论：这个实验涉及到哪些量？为保证实验结论是正确的，应该控制哪些量相同，改变哪些量？在这个实验中，涉及到电阻、电压、电流三个量。 在这个实验中，应该保持电阻一定， 改变电阻两端的电压，看对应的电流如何改变。电流与电压和电阻的关系电流与电压和电阻的关系 合作探究3. 怎样测量流过导体的电流和导体两端的电压？ 将电流表与被测电阻串联来测量流过被测电阻的电流； 将电压表与被测电阻并联来测量被测电阻两端的电压。 4. 想一想：有哪些方法可以改变被测电阻两端的电压？哪种方法更便于测量？增加串联的干电池的数目 使用电压可调节的学生电源 在电路中串联一个滑动变阻器等 在本实验中我们将一个滑动变阻器串联在电路中，来改变被测电阻两端的电压 电流与电压和电阻的关系电流与电压和电阻的关系 合作探究电流与电压和电阻的关系电流与电压和电阻的关系 合作探究7. 利用表格中的数据，完成 P75 页图 17.1 － 1 的图像，并分析归纳，看看能得到什么结论...
