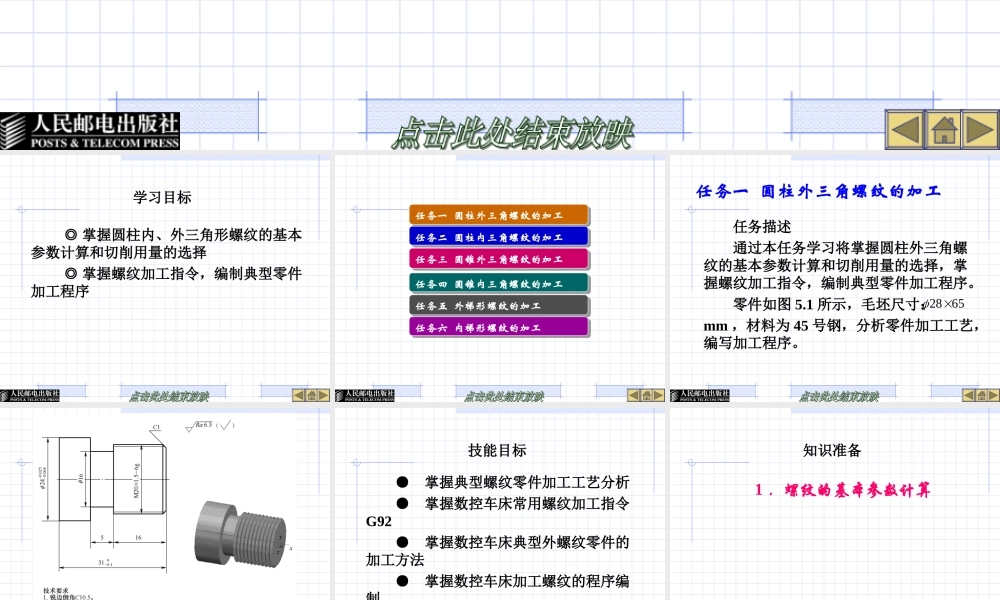

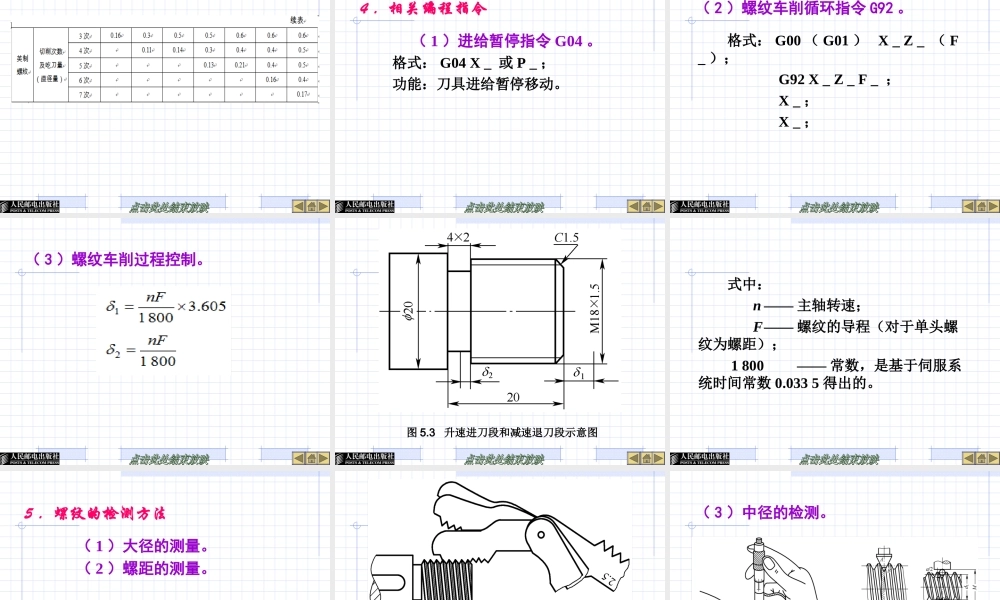

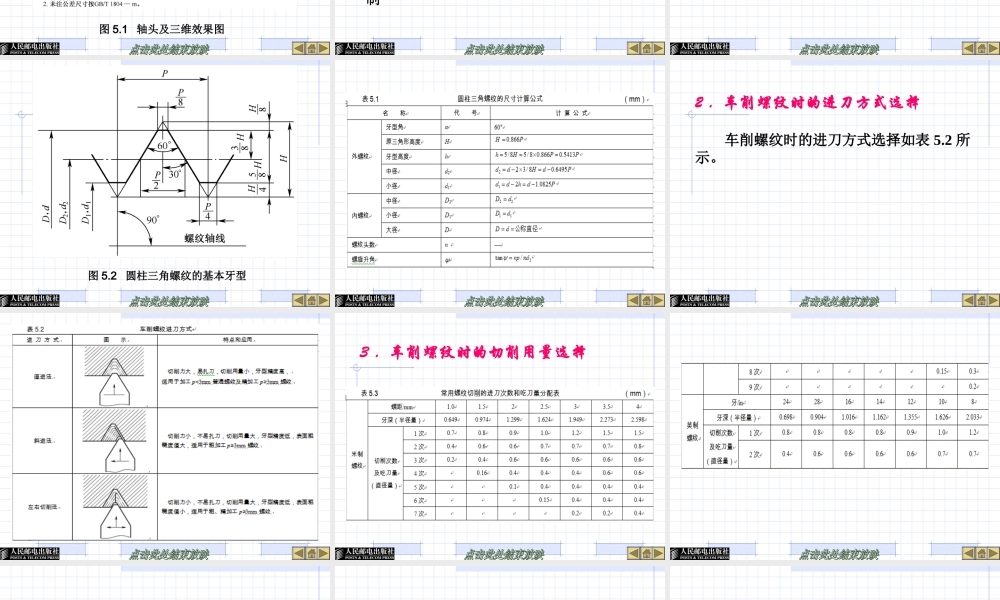

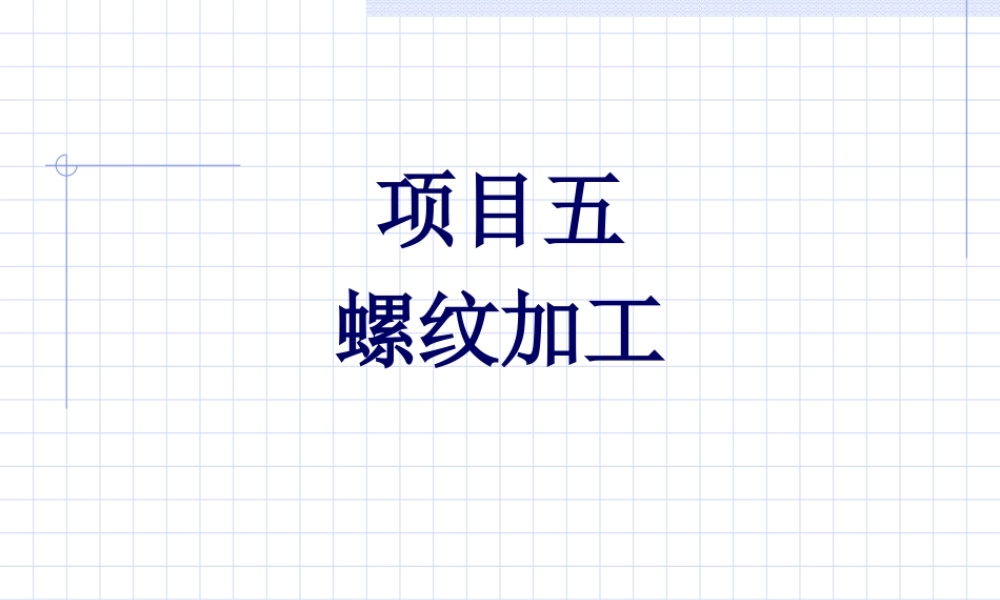

项目五螺纹加工 学习目标◎ 掌握圆柱内、外三角形螺纹的基本参数计算和切削用量的选择◎ 掌握螺纹加工指令，编制典型零件加工程序 任务一 圆柱外三角螺纹的加工任务二 圆柱内三角螺纹的加工任务三 圆锥外三角螺纹的加工任务四 圆锥内三角螺纹的加工任务五 外梯形螺纹的加工任务六 内梯形螺纹的加工 任务一 圆柱外三角螺纹的加工 任务描述 通过本任务学习将掌握圆柱外三角螺纹的基本参数计算和切削用量的选择，掌握螺纹加工指令，编制典型零件加工程序。 零件如图 5.1 所示，毛坯尺寸：mm ，材料为 45 号钢，分析零件加工工艺，编写加工程序。28 65 图 5.1 轴头及三维效果图 技能目标 ● 掌握典型螺纹零件加工工艺分析 ● 掌握数控车床常用螺纹加工指令G92 ● 掌握数控车床典型外螺纹零件的加工方法 ● 掌握数控车床加工螺纹的程序编制 知识准备 1 ．螺纹的基本参数计算 图 5.2 圆柱三角螺纹的基本牙型 2 ．车削螺纹时的进刀方式选择 车削螺纹时的进刀方式选择如表 5.2 所示。 3 ．车削螺纹时的切削用量选择 4 ．相关编程指令（ 1 ）进给暂停指令 G04 。 格式： G04 X _ 或 P _ ； 功能：刀具进给暂停移动。 （ 2 ）螺纹车削循环指令 G92 。 格式： G00 （ G01 ） X _ Z _ （ F _ ）； G92 X _ Z _ F _ ； X _ ； X _ ； （ 3 ）螺纹车削过程控制。 图 5.3 升速进刀段和减速退刀段示意图 式中： n —— 主轴转速； F—— 螺纹的导程（对于单头螺纹为螺距）； 1 800—— 常数，是基于伺服系统时间常数 0.033 5 得出的。 5 ．螺纹的检测方法（ 1 ）大径的测量。（ 2 ）螺距的测量。 图 5.4 螺距规检测螺纹螺距 （ 3 ）中径的检测。 图 5.5 螺纹中径检测 （ 4 ）综合检测。 图 5.6 螺纹环规及其检测螺纹示意图 任务实施 ◆ 工艺分析 1 ．零件几何特点 零件加工面主要为端面、外圆、退刀槽以及 M20×1.5 mm 的螺纹。 尺寸如图 5.1 所示。 棒料伸出卡盘长度为 35mm 。 2 ．选择工具、量具和刀具（ 1 ）工具选择。（ 2 ）量具选择。（ 3 ）刀具选择。 图 5.7 外槽加工所需主要刀具 外螺纹车刀形状如图 5.8 所示。 外螺纹车削示意图，如图 5.9 所示。 图 5.8 外螺纹车刀 图 5.9 螺纹车刀车削外螺纹示意图 3 ．制定加工工艺路线（ 1 ）平端面。（ 2 ）粗、精车外圆...
