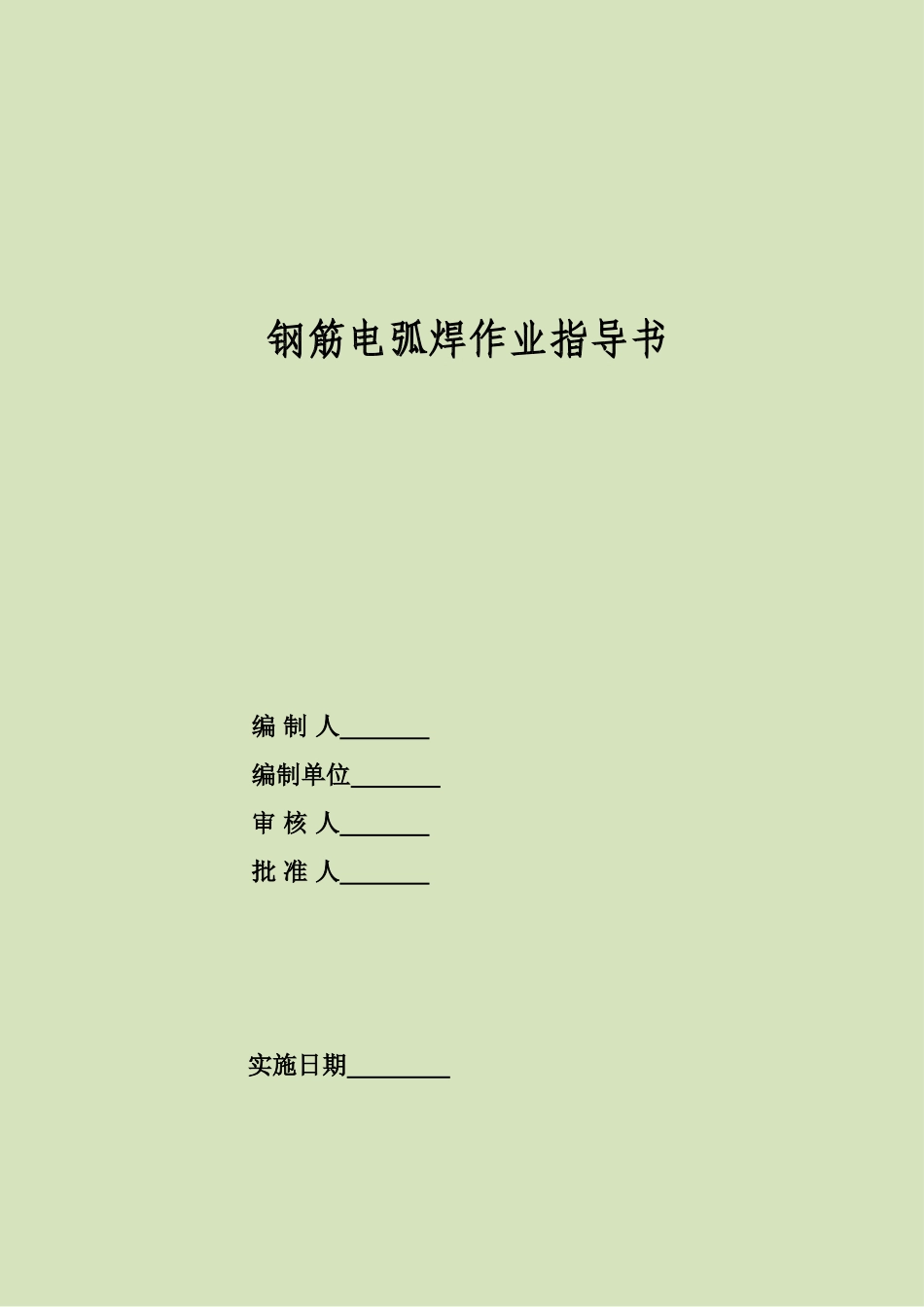

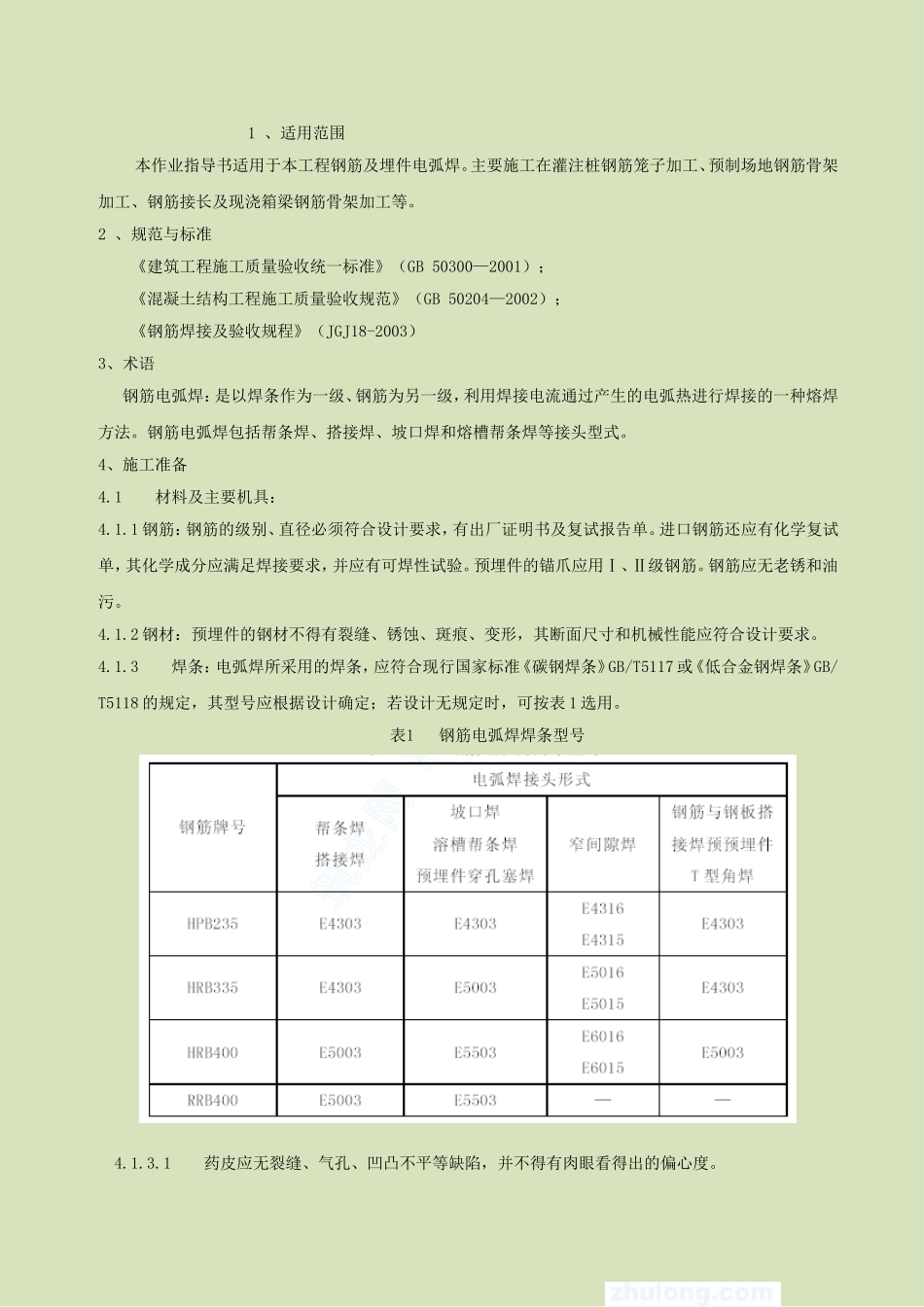

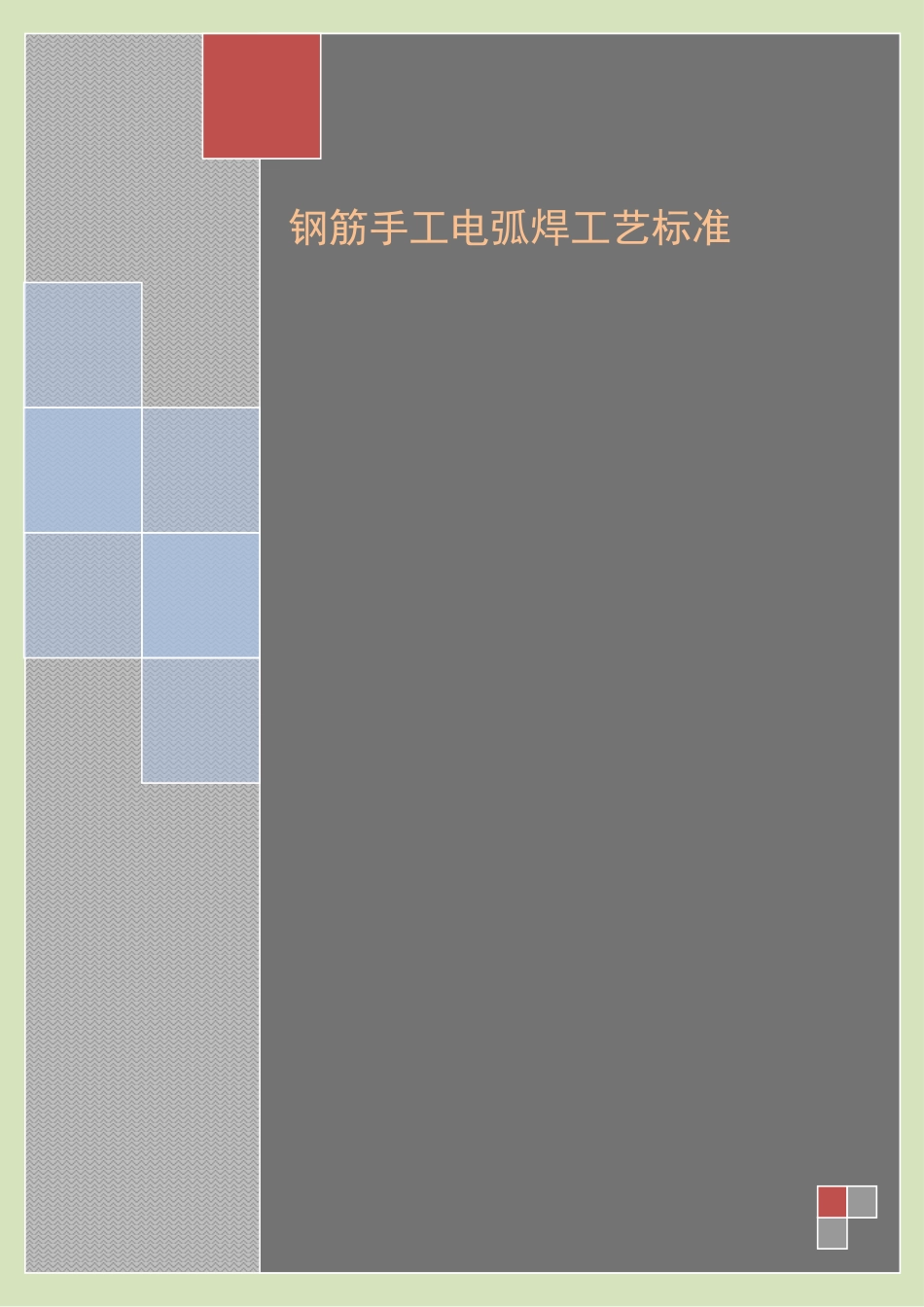

钢筋手工电弧焊工艺标准 钢筋电弧焊作业指导书编 制 人 编制单位 审 核 人 批 准 人 实施日期 1 、适用范围本作业指导书适用于本工程钢筋及埋件电弧焊。主要施工在灌注桩钢筋笼子加工、预制场地钢筋骨架加工、钢筋接长及现浇箱梁钢筋骨架加工等。2 、规范与标准 《建筑工程施工质量验收统一标准》（GB 50300—2001）； 《混凝土结构工程施工质量验收规范》（GB 50204—2002）； 《钢筋焊接及验收规程》（JGJ18-2003）3、术语钢筋电弧焊：是以焊条作为一级、钢筋为另一级，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。钢筋电弧焊包括帮条焊、搭接焊、坡口焊和熔槽帮条焊等接头型式。4、施工准备4.1 材料及主要机具：4.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。4.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。4.1.3 焊条：电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表 1 选用。表1 钢筋电弧焊焊条型号 4.1.3.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。 4.1.3.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。4.1.3.3 焊条必须根据焊条说明书的要求烘干后才能使用。4.1.3.4 焊条必须有出厂合格证。4.1.4 主要机具4.1.4.1 电焊机：电焊机可采用市场上的定型产品，其容量大小应能获得300A电流，空载电压应为75V及以上。2.1.3.2 U形铜模：U形铜模是由铜模、限位支座、固紧装置组成的专用模具。U形铜模可用紫铜板压制或铜棒加工而成，也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种铜模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。4.1.3.3 其它机具：焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。4.2 作业条件：4.2.1 焊工必须持有考试合格证。4.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。4.2.3 电源应符合要求。4.2.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。4.2.5 熟悉图纸，做好技术交底。5、施工操作...
