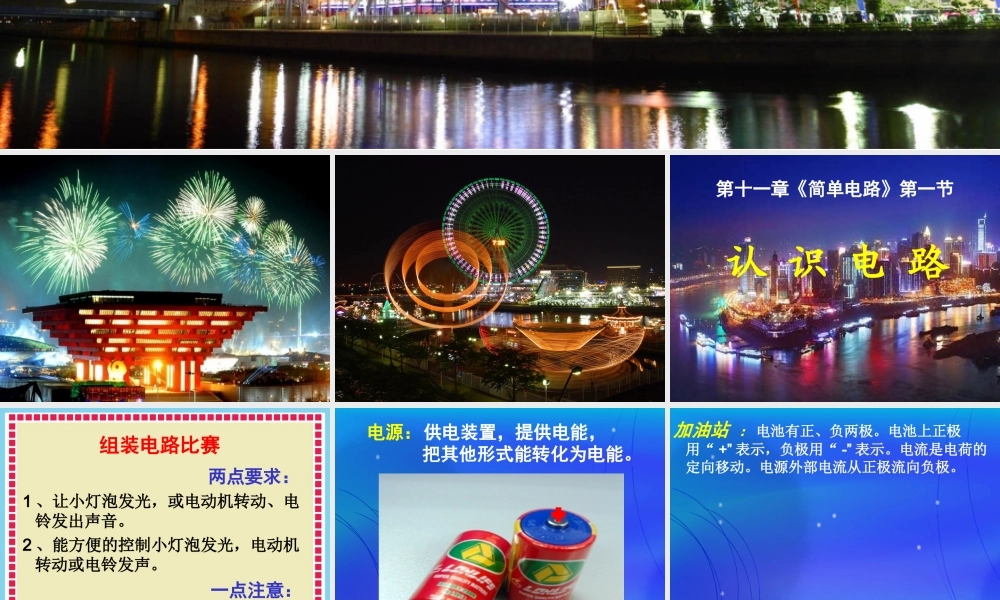

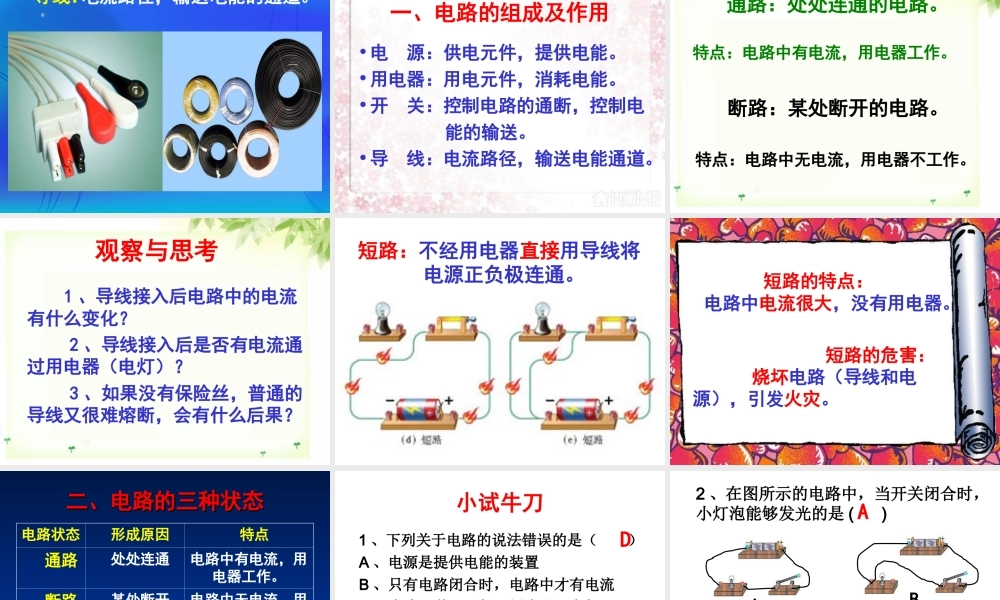

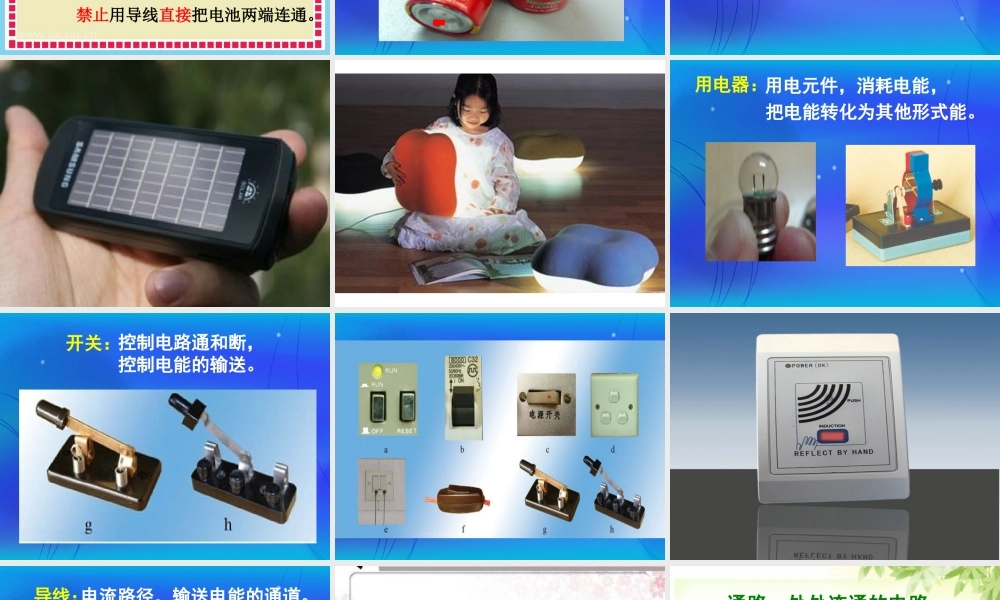

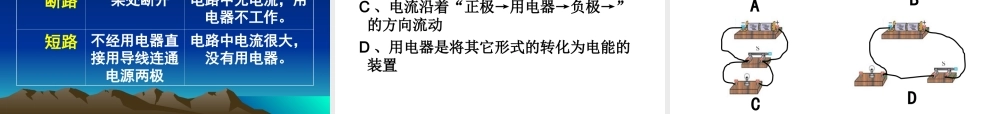

第十一章《简单电路》第一节认 识 电 路组装电路比赛 两点要求：1 、让小灯泡发光，或电动机转动、电 铃发出声音。2 、能方便的控制小灯泡发光，电动机转动或电铃发声。 一点注意： 禁止用导线直接把电池两端连通。﹢﹣电源： 供电装置，提供电能，把其他形式能转化为电能。加油站 ：电池有正、负两极。电池上正极用“ +” 表示，负极用“ -” 表示。电流是电荷的定向移动。电源外部电流从正极流向负极。用电器： 用电元件，消耗电能，把电能转化为其他形式能。开关： 控制电路通和断，控制电能的输送。 导线： 电流路径，输送电能的通道。 一、电路的组成及作用•电 源：供电元件，提供电能。•用电器：用电元件，消耗电能。•开 关：控制电路的通断，控制电 能的输送。•导 线：电流路径，输送电能通道。通路：处处连通的电路。特点：电路中有电流，用电器工作。断路：某处断开的电路。 特点：电路中无电流，用电器不工作。 观察与思考 1 、导线接入后电路中的电流有什么变化？ 2 、导线接入后是否有电流通过用电器（电灯）？ 3 、如果没有保险丝，普通的导线又很难熔断，会有什么后果？ 短路：不经用电器直接用导线将 电源正负极连通。短路的特点： 电路中电流很大，没有用电器。 短路的危害： 烧坏电路（导线和电源），引发火灾。二、电路的三种状态二、电路的三种状态电路状态 形成原因 特点 通路 处处连通电路中有电流，用电器工作。 断路 某处断开电路中无电流，用电器不工作。 短路不经用电器直接用导线连通电源两极电路中电流很大，没有用电器。小试牛刀 1 、下列关于电路的说法错误的是（ ） A 、电源是提供电能的装置 B 、只有电路闭合时，电路中才有电流 C 、电流沿着“正极→用电器→负极→”的方向流动 D 、用电器是将其它形式的转化为电能的装置D2 、在图所示的电路中，当开关闭合时，小灯泡能够发光的是 ( )ABCDA甲乙3 、在右图中，甲电路叫 _____ ，乙电 路叫 _______ （填“通路”、“断路”或“短路”）。断路 短路 三、电路图：用符号表示电路连接的图。比 比 看 谁 记 得 快！比比看谁说得快！ M﹣﹢比比看谁画得规范！ 画出下面电路元件符号：（ 1 ）电 灯（ ） （ 2 ）电动机（ ）（ 3 ）电 池（ ） （ 4 ）开 关（ ）（ 5 ）电 铃（ ） （ 6 ）交叉相连的导线（ ） 画电路图的注意事项： 用铅笔画图，符号要规范 ...
