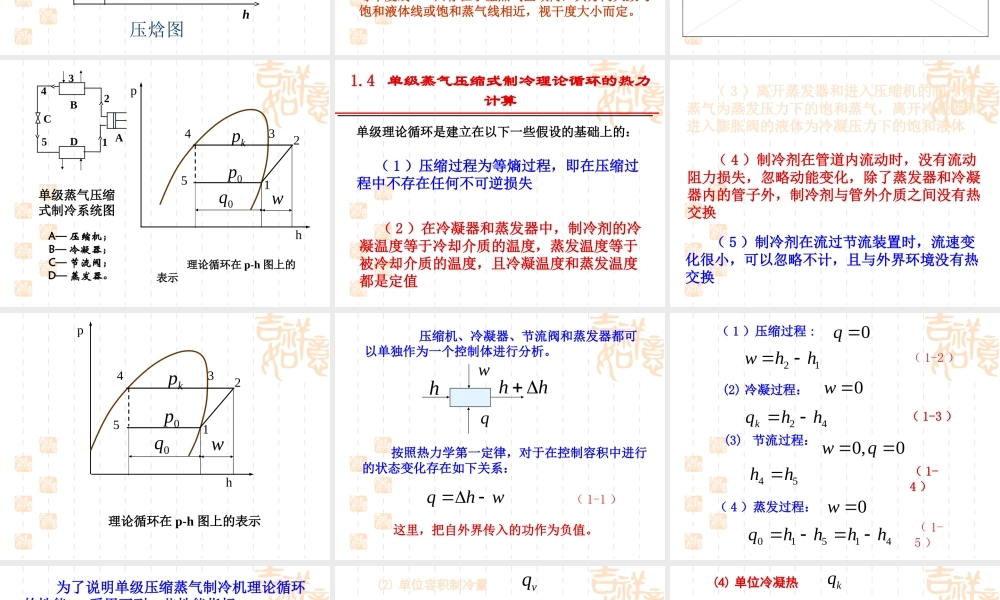

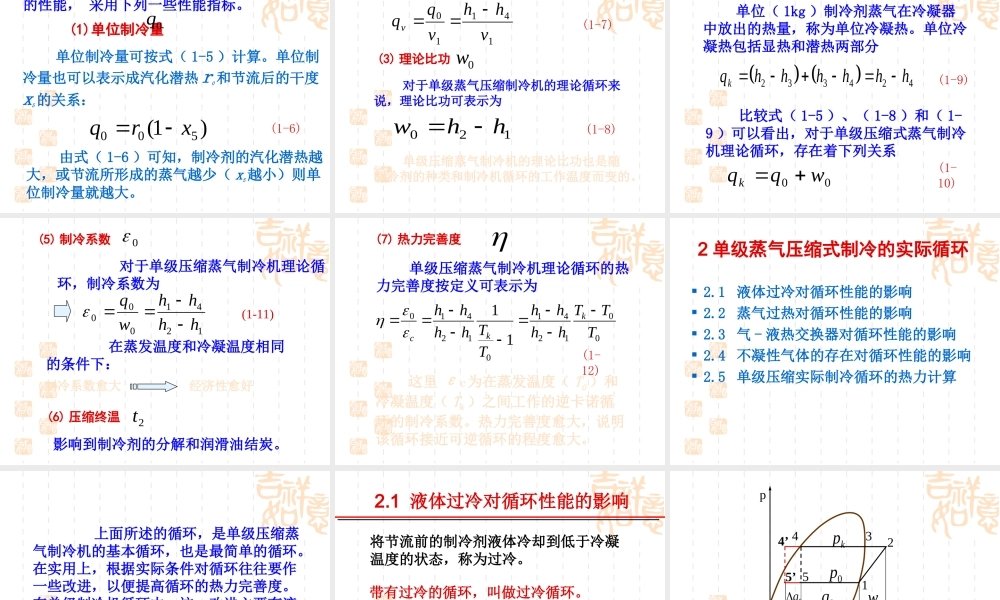

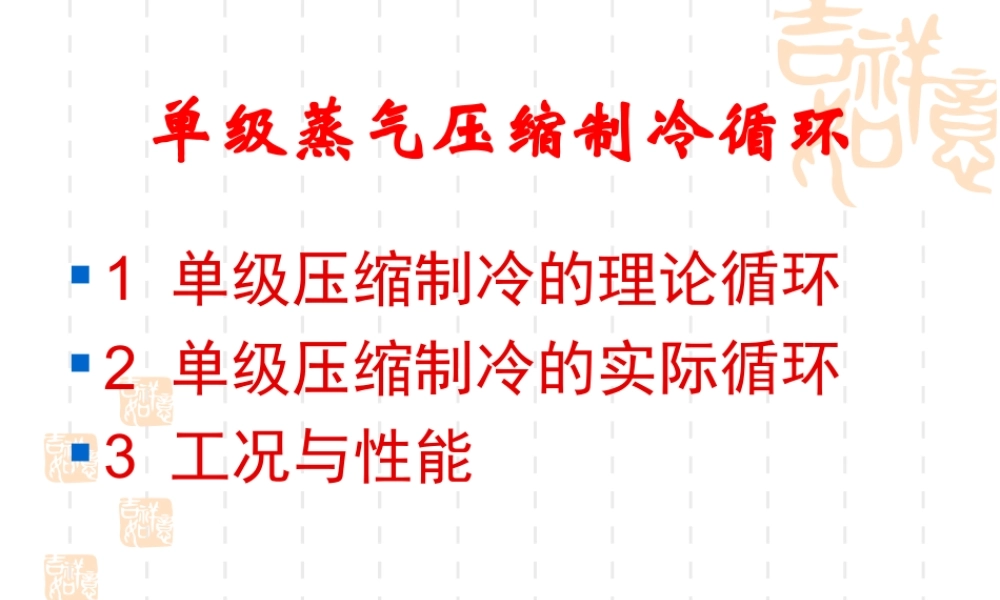

单级蒸气压缩制冷循环 1 单级压缩制冷的理论循环 2 单级压缩制冷的实际循环 3 工况与性能 1 单级蒸气压缩制冷的理论循环 1.1 系统与循环 1.2 压焓图 1.3 制冷循环过程在压焓图上的表示 1.4 单级蒸气压缩式制冷理论循 环的热力计算 液体蒸发制冷构成循环的四个基本过程是： ① 制冷剂液体在低压（低温）下蒸发，成为低压蒸气 ② 将该低压蒸气提高压力为高压蒸气 ③ 将高压蒸气冷凝，使之成为高压液体 ④ 高压液体降低压力重新变为低压液体，返回到①从而完成循环。 压缩机 : 压缩和输送制冷蒸汽，并造成蒸发器中低压、冷凝器中高压，是整个系统的心脏。冷凝器 : 输出热量的设备，将制冷剂在蒸发器中吸收的热量和压缩机消耗功所转化的热量排放给冷却介质。节流阀 : 对制冷剂起节流降压作用，并调节进入蒸发器的制冷剂流量。蒸发器 : 输出冷量的设备，制冷剂在蒸发器中吸收被冷却对象的热量，从而达到制冷的目的。 1.2 压焓图phThspx压焓图v 等容线 ---- 向右上方倾斜的虚线，比等熵线平坦；等温线 ---- 液体区几乎为垂直线。两相区内，因制冷剂状态的变化是在等压、等温下进行，故等 温线与等压线重合，是水平线。过热蒸气区为向右下方弯曲的倾斜线；等熵线 ---- 向右上方倾斜的实线；等干度线 ---- 只存在于湿蒸气区域内，其方向大致与饱和液体线或饱和蒸气线相近，视干度大小而定。等焓线 ---- 垂直线；等压线 ---- 水平线； 1.3 制冷循环过程在压焓图上的表示 ph12345kp0p0qw 理论循环在 p-h 图上的表示ABCD12345A— 压缩机；B— 冷凝器；C— 节流阀；D— 蒸发器。单级蒸气压缩式制冷系统图 1.4 单级蒸气压缩式制冷理论循环的热力计算 （ 1 ）压缩过程为等熵过程，即在压缩过程中不存在任何不可逆损失 （ 2 ）在冷凝器和蒸发器中，制冷剂的冷凝温度等于冷却介质的温度，蒸发温度等于被冷却介质的温度，且冷凝温度和蒸发温度都是定值单级理论循环是建立在以下一些假设的基础上的： （ 4 ）制冷剂在管道内流动时，没有流动阻力损失，忽略动能变化，除了蒸发器和冷凝器内的管子外，制冷剂与管外介质之间没有热交换 （ 5 ）制冷剂在流过节流装置时，流速变化很小，可以忽略不计，且与外界环境没有热交换 （ 3 ）离开蒸发器和进入压缩机的制冷剂蒸气为蒸发压力下的饱和蒸气，离开冷凝器和进入膨胀阀的液体为冷凝压力下的饱和液体 hp12345kp0p0qw 理论...
