九年级数学下册 第29章投影与视图 291 投影第1课时习题课件 新人教版 课件VIP免费

九年级数学下册 第29章投影与视图 291 投影第1课时习题课件 新人教版 课件九年级数学下册 第29章投影与视图 291 投影第1课时习题课件 新人教版 课件九年级数学下册 第29章投影与视图 291 投影第1课时习题课件 新人教版 课件九年级数学下册 第29章投影与视图 291 投影第1课时习题课件 新人教版 课件

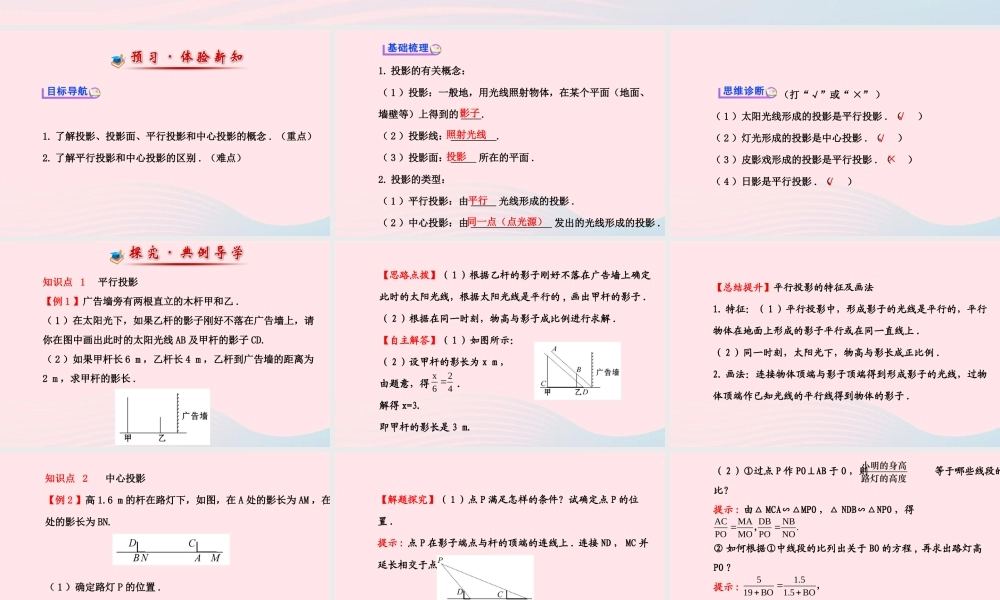

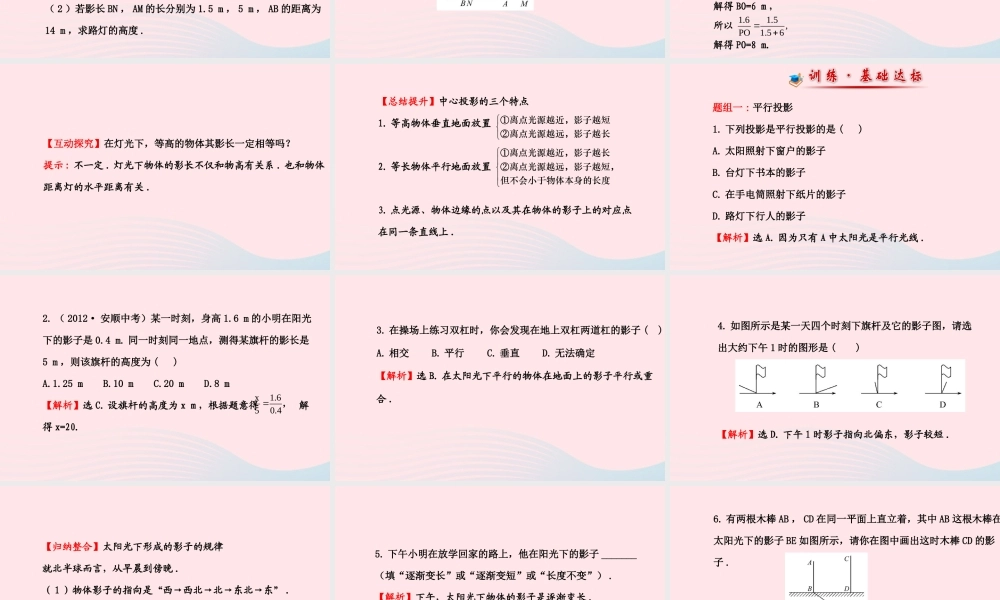

第二十九章 投影与视图29.1 投 影第 1 课时 1. 了解投影、投影面、平行投影和中心投影的概念 . (重点)2. 了解平行投影和中心投影的区别 . (难点)1. 投影的有关概念:( 1 )投影:一般地,用光线照射物体,在某个平面(地面、墙壁等)上得到的 ____.( 2 )投影线: _________.( 3 )投影面: _____ 所在的平面 .2. 投影的类型:( 1 )平行投影:由 _____ 光线形成的投影 .( 2 )中心投影:由 ________________ 发出的光线形成的投影 .影子照射光线投影平行同一点(点光源) (打“√”或“ ×” )( 1 )太阳光线形成的投影是平行投影 . ( )( 2 )灯光形成的投影是中心投影 . ( )( 3 )皮影戏形成的投影是平行投影 . ( )( 4 )日影是平行投影 . ( )√√×√知识点 1 平行投影【例 1 】广告墙旁有两根直立的木杆甲和乙 .( 1 )在太阳光下,如果乙杆的影子刚好不落在广告墙上,请你在图中画出此时的太阳光线 AB 及甲杆的影子 CD.( 2 )如果甲杆长 6 m ,乙杆长 4 m ,乙杆到广告墙的距离为2 m ,求甲杆的影长 .【思路点拨】( 1 )根据乙杆的影子刚好不落在广告墙上确定此时的太阳光线,根据太阳光线是平行的 , 画出甲杆的影子 .( 2 )根据在同一时刻,物高与影子成比例进行求解 .【自主解答】( 1 )如图所示:( 2 )设甲杆的影长为 x m ,由题意,得 .解得 x=3.即甲杆的影长是 3 m.x264【总结提升】平行投影的特征及画法1. 特征:( 1 )平行投影中,形成影子的光线是平行的,平行物体在地面上形成的影子平行或在同一直线上 .( 2 )同一时刻,太阳光下,物高与影长成正比例 .2. 画法:连接物体顶端与影子顶端得到形成影子的光线,过物体顶端作已知光线的平行线得到物体的影子 .知识点 2 中心投影【例 2 】高 1.6 m 的杆在路灯下,如图,在 A 处的影长为 AM ,在 B处的影长为 BN.( 1 )确定路灯 P 的位置 .( 2 )若影长 BN , AM 的长分别为 1.5 m , 5 m , AB 的距离为14 m ,求路灯的高度 .【解题探究】( 1 )点 P 满足怎样的条件?试确定点 P 的位置 .提示 : 点 P 在影子端点与杆的顶端的连线上 . 连接 ND , MC 并延长相交于点 P.( 2 )①过点 P 作 PO⊥AB 于 O ,则 等于哪些线段的比?提示 : 由△ MCA∽△MPO ,△ NDB∽...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级数学下册 第29章投影与视图 291 投影第1课时习题课件 新人教版 课件
