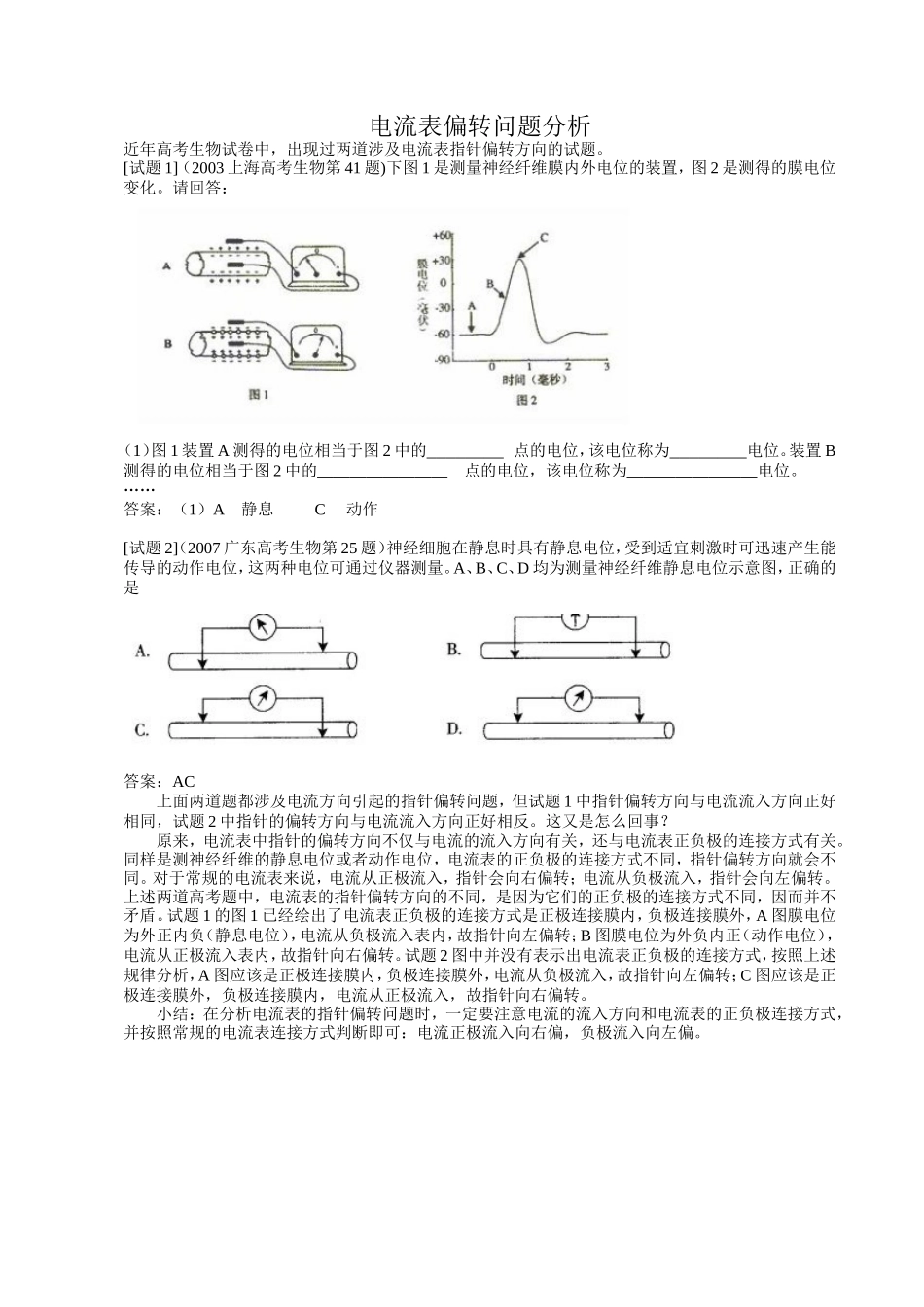

电流表偏转问题分析近年高考生物试卷中，出现过两道涉及电流表指针偏转方向的试题。[试题 1]（2003 上海高考生物第 41 题)下图 1 是测量神经纤维膜内外电位的装置，图 2 是测得的膜电位变化。请回答：（1）图 1 装置 A 测得的电位相当于图 2 中的 点的电位，该电位称为 电位。装置 B测得的电位相当于图 2 中的 点的电位，该电位称为 电位。……答案：（1）A 静息 C 动作 [试题 2]（2007 广东高考生物第 25 题）神经细胞在静息时具有静息电位，受到适宜刺激时可迅速产生能传导的动作电位，这两种电位可通过仪器测量。A、B、C、D 均为测量神经纤维静息电位示意图，正确的是 答案：AC上面两道题都涉及电流方向引起的指针偏转问题，但试题 1 中指针偏转方向与电流流入方向正好相同，试题 2 中指针的偏转方向与电流流入方向正好相反。这又是怎么回事？原来，电流表中指针的偏转方向不仅与电流的流入方向有关，还与电流表正负极的连接方式有关。同样是测神经纤维的静息电位或者动作电位，电流表的正负极的连接方式不同，指针偏转方向就会不同。对于常规的电流表来说，电流从正极流入，指针会向右偏转；电流从负极流入，指针会向左偏转。上述两道高考题中，电流表的指针偏转方向的不同，是因为它们的正负极的连接方式不同，因而并不矛盾。试题 1 的图 1 已经绘出了电流表正负极的连接方式是正极连接膜内，负极连接膜外，A 图膜电位为外正内负（静息电位），电流从负极流入表内，故指针向左偏转；B 图膜电位为外负内正（动作电位），电流从正极流入表内，故指针向右偏转。试题 2 图中并没有表示出电流表正负极的连接方式，按照上述规律分析，A 图应该是正极连接膜内，负极连接膜外，电流从负极流入，故指针向左偏转；C 图应该是正极连接膜外，负极连接膜内，电流从正极流入，故指针向右偏转。小结：在分析电流表的指针偏转问题时，一定要注意电流的流入方向和电流表的正负极连接方式，并按照常规的电流表连接方式判断即可：电流正极流入向右偏，负极流入向左偏。
