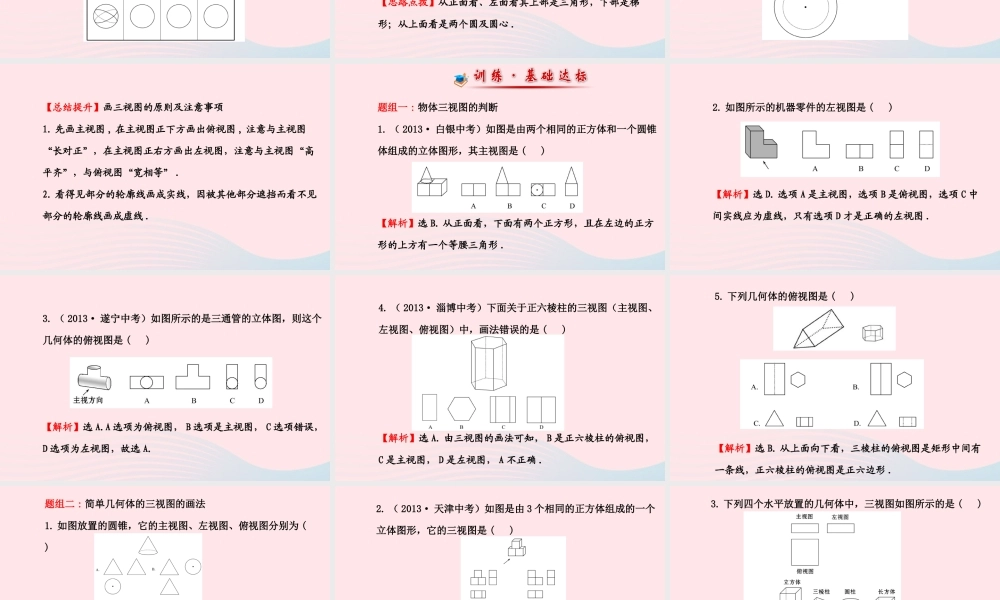

29.2 三 视 图第 1 课时1. 掌握三视图之间的位置与数量关系 . （重点）2. 能画简单几何体的三视图 . （重点、难点）1. 视图：当我们从某一角度观察一个物体时，所看到的 _____ 叫做物体的一个视图 . 视图也可以看作物体在某一角度的光线下的 _____.2. 三视图：（ 1 ）定义：① 主视图：在 _______ 得到的由 ____ 向 _____ 观察物体的视图 .② 俯视图：在 _______ 内得到的由 ___ 向 ___ 观察物体的视图 .③ 左视图：在 _______ 得到由 ____ 向 _____ 观察物体的视图 .图象投影正面内前后水平面上下侧面内左右（ 2 ）画法：如图所示① 位置规定：主视图在 _______ ，它 _____ 是俯视图，左视图在它的 _____.② 大小关系：主视图与俯视图的长 _____ ，主视图与左视图的高 ______. 左视图与俯视图的宽 _____.左上边下方右边对正平齐相等 （打“√”或“ ×” ）（ 1 ）三视图不都是物体的正投影 . （ ）（ 2 ）主视图反映物体的长和高 . （ ）（ 3 ）左视图反映物体的宽和高 . （ ）（ 4 ）俯视图反映物体的长和宽 . （ ）×√√√知识点 1 物体三视图的判断【例 1 】如图是一根钢管的直观图，则它的三视图为 ( )【思路点拨】主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形；注意看得见部分的轮廓线画成实线，看不见部分的轮廓线用虚线表示 .【自主解答】选 D. 从正面看和从左面看都应是长方形，但内部会出现虚线，从上面看应是圆环 .【总结提升】常见几何体的三视图知识点 2 简单几何体的三视图的画法【例 2 】画出如图所示几何体的三视图 .【思路点拨】从正面看、左面看其上部是三角形，下部是梯形；从上面看是两个圆及圆心 . 【自主解答】如图所示：【总结提升】画三视图的原则及注意事项1. 先画主视图 , 在主视图正下方画出俯视图 , 注意与主视图“长对正”，在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等” .2. 看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线 .题组一 : 物体三视图的判断1. （ 2013· 白银中考）如图是由两个相同的正方体和一个圆锥体组成的立体图形，其主视图是 ( )【解析】选 B. 从正面看，下面有两个正方形，且在左边的正方形的上方有一个等腰三角形 .2. 如图所示的机器零件的左视图是 ( )【解析】选 D. 选项 A 是主...
