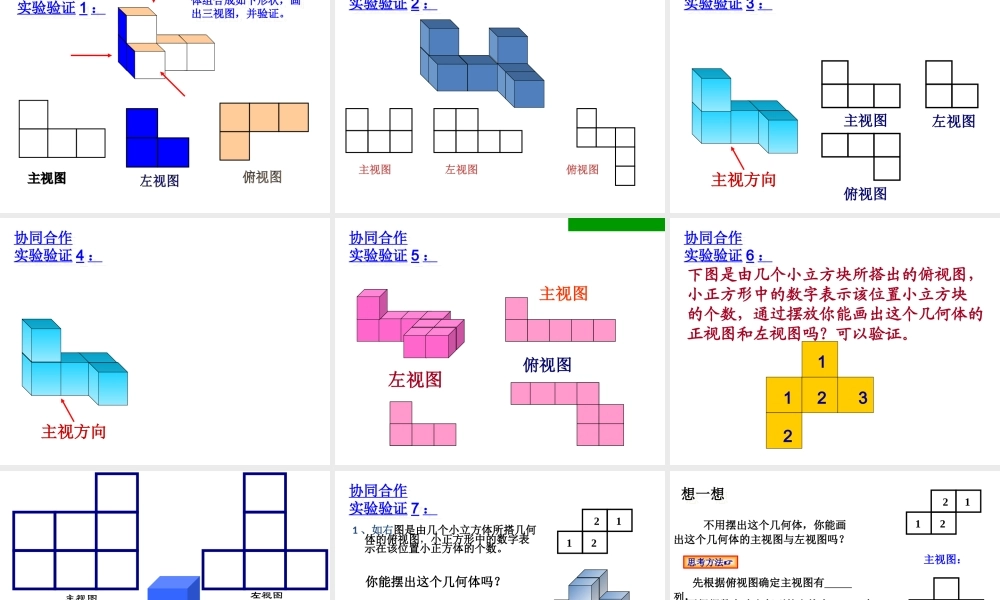

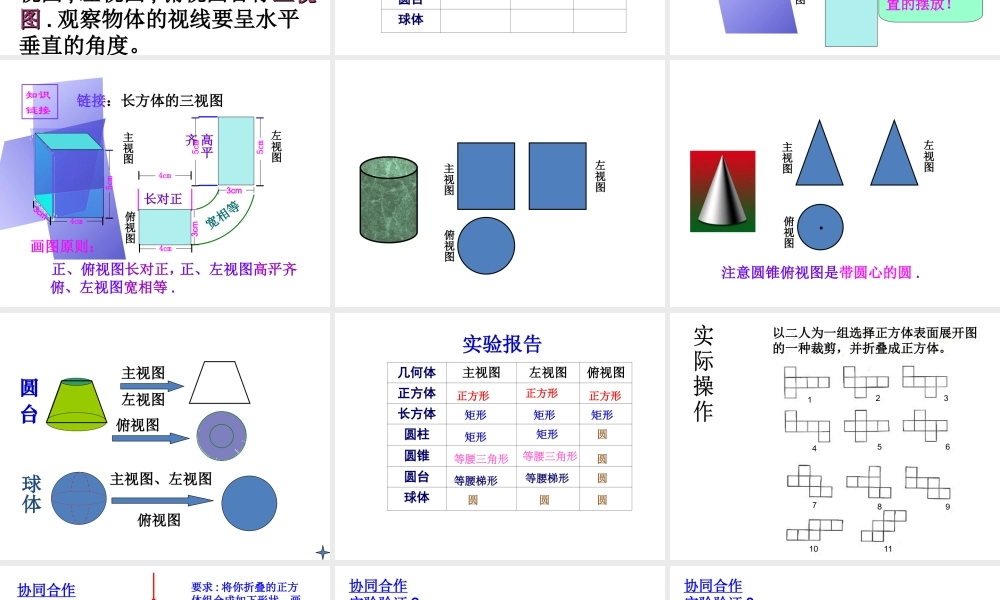

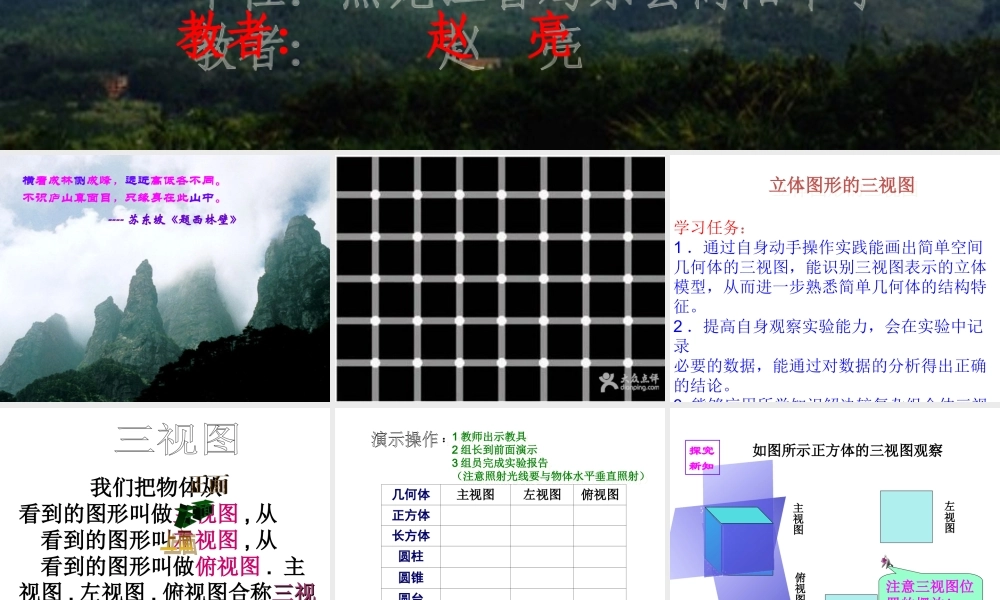

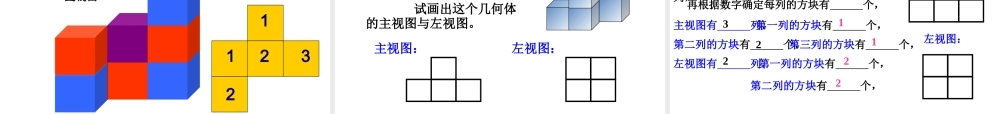

立体图形的三视图 立体图形的三视图 单位:黑龙江省鸡东县向阳中学教者: 赵 亮单位:黑龙江省鸡东县向阳中学教者: 赵 亮横看成林侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。 ---- 苏东坡《题西林壁》学习任务:1 .通过自身动手操作实践能画出简单空间几何体的三视图,能识别三视图表示的立体模型,从而进一步熟悉简单几何体的结构特征。 2 .提高自身观察实验能力,会在实验中记录必要的数据,能通过对数据的分析得出正确的结论。3. 能够应用所学知识解决较复杂组合体三视图的问题。学习任务:1 .通过自身动手操作实践能画出简单空间几何体的三视图,能识别三视图表示的立体模型,从而进一步熟悉简单几何体的结构特征。 2 .提高自身观察实验能力,会在实验中记录必要的数据,能通过对数据的分析得出正确的结论。3. 能够应用所学知识解决较复杂组合体三视图的问题。立体图形的三视图立体图形的三视图 我们把物体从 看到的图形叫做主视图 , 从 看到的图形叫左视图 , 从 看到的图形叫做俯视图 . 主视图 , 左视图 , 俯视图合称三视三视图图 . 观察物体的视线要呈水平垂直的角度。几何体主视图左视图俯视图正方体长方体圆柱圆锥圆台球体1 教师出示教具2 组长到前面演示3 组员完成实验报告(注意照射光线要与物体水平垂直照射)1 教师出示教具2 组长到前面演示3 组员完成实验报告(注意照射光线要与物体水平垂直照射)::如图所示正方体的三视图观察主视图俯视图左视图注意三视图位置的摆放!探究新知链接:长方体的三视图主视图正、俯视图长对正,俯视图左视图宽相等高平齐长对正4cm4cm5cm5cm3cm3cm知识链接4cm5cm3cm画图原则:正、左视图高平齐,俯、左视图宽相等 .主视图俯视图左视图主视图俯视图左视图注意圆锥俯视图是带圆心的圆 .圆台主视图左视图俯视图球体主视图、左视图俯视图几何体主视图左视图俯视图正方体长方体圆柱圆锥圆台球体实验报告正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形以二人为一组选择正方体表面展开图的一种裁剪,并折叠成正方体。以二人为一组选择正方体表面展开图的一种裁剪,并折叠成正方体。11223344556677889910101111协同合作实验验证 1 :协同合作实验验证 1 :要求 : 将你折叠的正方体组合成如下形状,画出三视图,并验证。要求 : 将你折叠的正方体组合成如下形状,画出三视图,并验证。主视图左...
