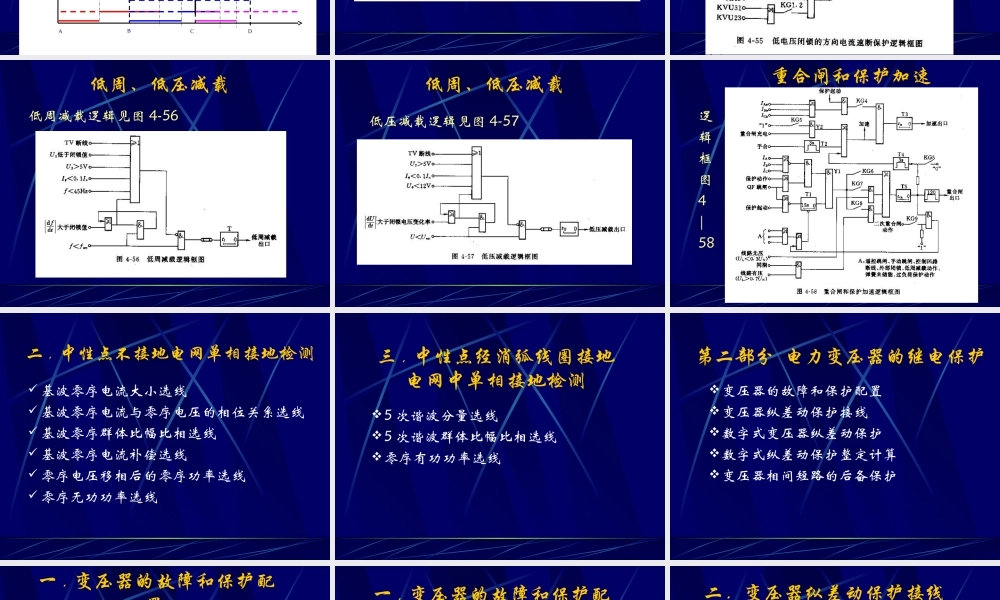

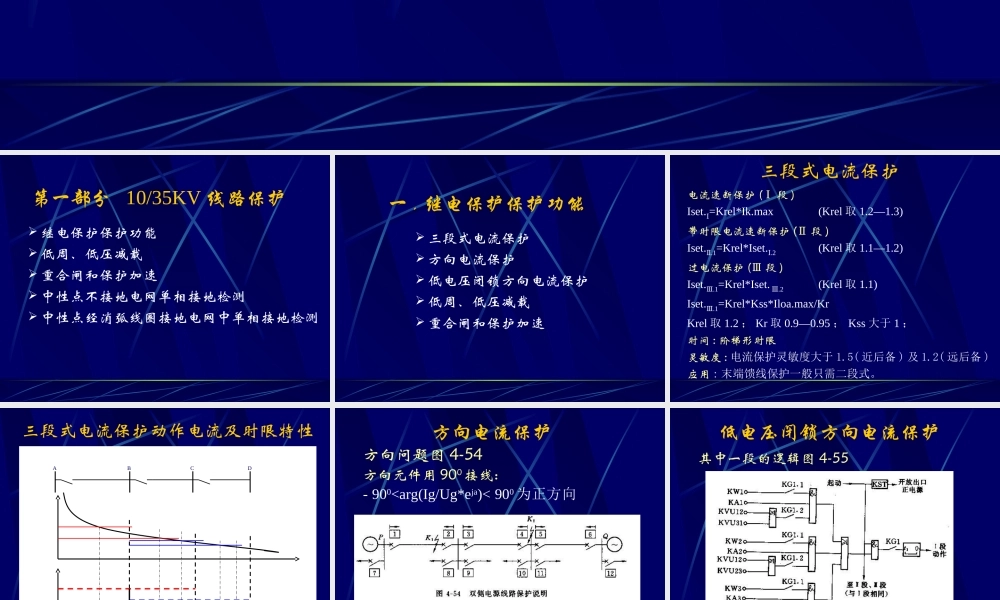

中低压变压器及电动机保护原理与整定计算 第一部分 10/35KV 线路保护  继电保护保护功能  低周、低压减载  重合闸和保护加速  中性点不接地电网单相接地检测  中性点经消弧线圈接地电网中单相接地检测 一 . 继电保护保护功能  三段式电流保护 方向电流保护  低电压闭锁方向电流保护  低周、低压减载 重合闸和保护加速 三段式电流保护电流速断保护 (Ⅰ 段 )Iset.Ⅰ=Krel*Ik.max (Krel 取 1.2—1.3)带时限电流速断保护 (Ⅱ 段 )Iset. .1Ⅱ =Krel*Iset. .2Ⅰ(Krel 取 1.1—1.2)过电流保护 (Ⅲ 段 )Iset..1Ⅲ =Krel*Iset. .2Ⅲ(Krel 取 1.1)Iset..1Ⅲ =Krel*Kss*Iloa.max/Kr Krel 取 1.2 ； Kr 取 0.9—0.95 ； Kss 大于 1 ；时间 : 阶梯形时限灵敏度 : 电流保护灵敏度大于 1.5( 近后备 ) 及 1.2( 远后备 )应用 : 末端馈线保护一般只需二段式。 三段式电流保护动作电流及时限特性BCDAABCD 方向电流保护 方向问题图 4-54方向元件用 900接线：- 900
