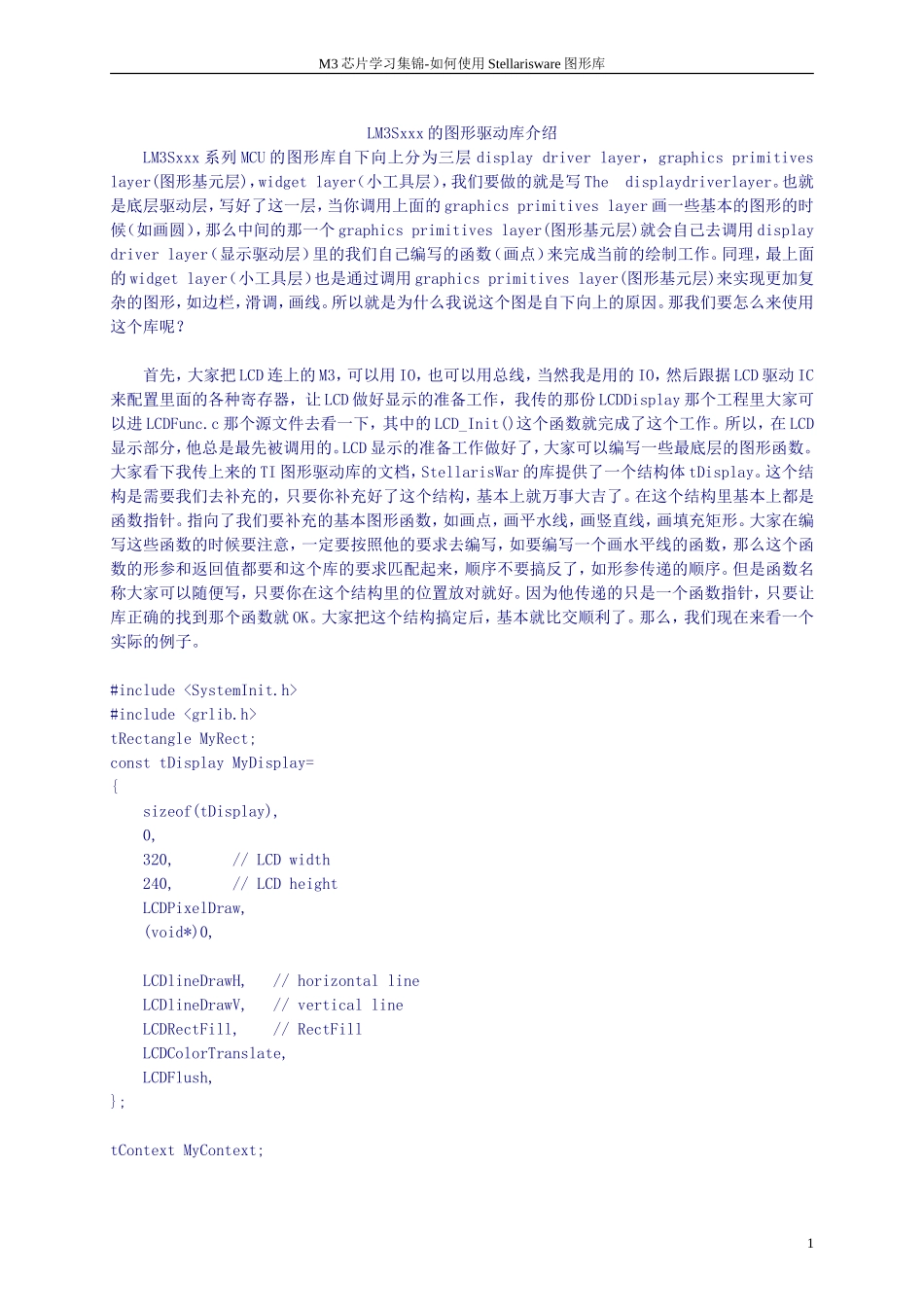

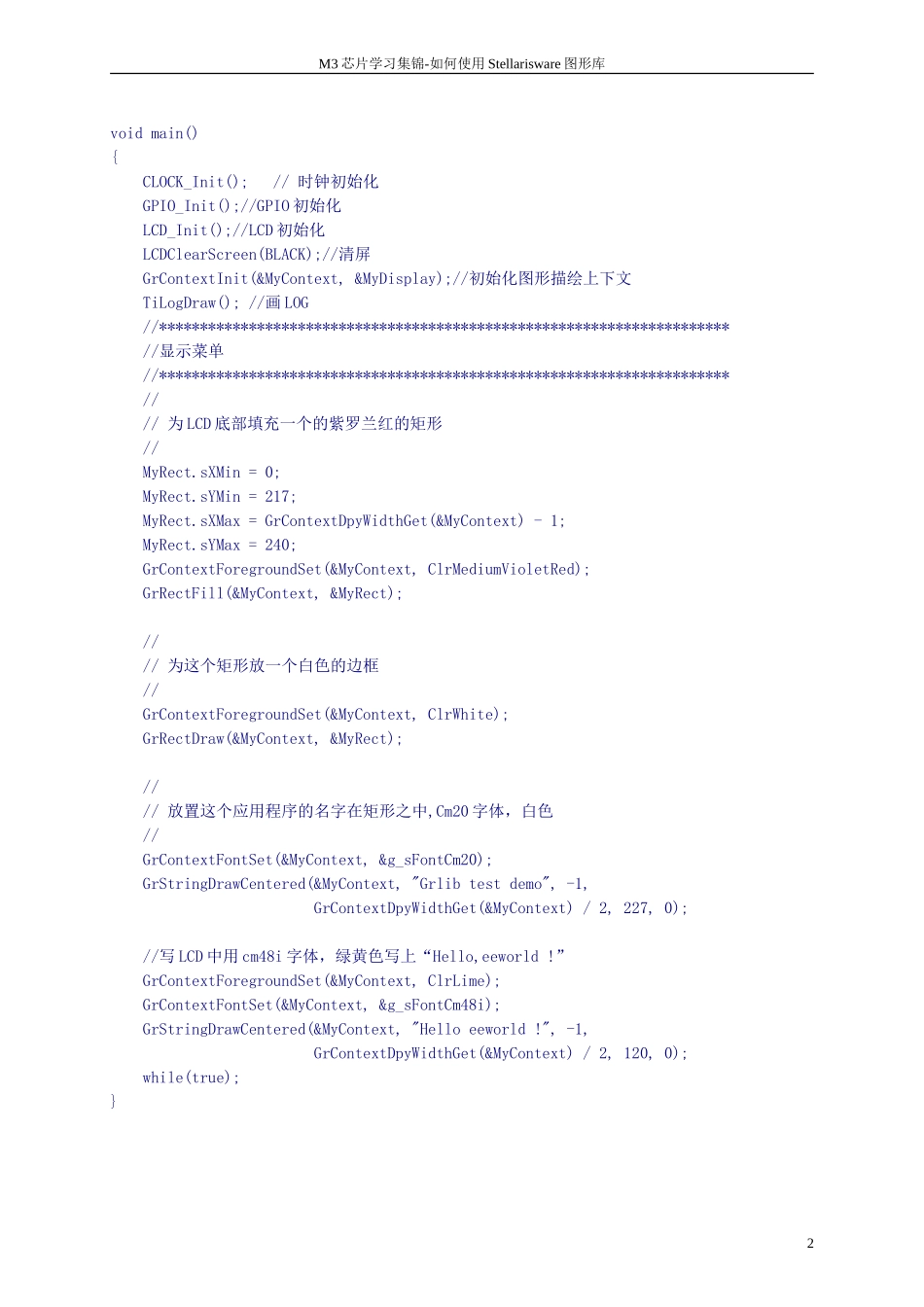

M3 芯片学习集锦-如何使用 Stellarisware 图形库LM3Sxxx 的图形驱动库介绍LM3Sxxx 系列 MCU 的图形库自下向上分为三层 display driver layer，graphics primitives layer(图形基元层)，widget layer（小工具层），我们要做的就是写 The displaydriverlayer。也就是底层驱动层，写好了这一层，当你调用上面的 graphics primitives layer 画一些基本的图形的时候（如画圆），那么中间的那一个 graphics primitives layer(图形基元层)就会自己去调用 display driver layer（显示驱动层）里的我们自己编写的函数（画点）来完成当前的绘制工作。同理，最上面的 widget layer（小工具层）也是通过调用 graphics primitives layer(图形基元层)来实现更加复杂的图形，如边栏，滑调，画线。所以就是为什么我说这个图是自下向上的原因。那我们要怎么来使用这个库呢？首先，大家把 LCD 连上的 M3，可以用 IO，也可以用总线，当然我是用的 IO，然后跟据 LCD 驱动 IC来配置里面的各种寄存器，让 LCD 做好显示的准备工作，我传的那份 LCDDisplay 那个工程里大家可以进 LCDFunc.c 那个源文件去看一下，其中的 LCD_Init()这个函数就完成了这个工作。所以，在 LCD显示部分，他总是最先被调用的。LCD 显示的准备工作做好了，大家可以编写一些最底层的图形函数。大家看下我传上来的 TI 图形驱动库的文档，StellarisWar 的库提供了一个结构体 tDisplay。这个结构是需要我们去补充的，只要你补充好了这个结构，基本上就万事大吉了。在这个结构里基本上都是函数指针。指向了我们要补充的基本图形函数，如画点，画平水线，画竖直线，画填充矩形。大家在编写这些函数的时候要注意，一定要按照他的要求去编写，如要编写一个画水平线的函数，那么这个函数的形参和返回值都要和这个库的要求匹配起来，顺序不要搞反了，如形参传递的顺序。但是函数名称大家可以随便写，只要你在这个结构里的位置放对就好。因为他传递的只是一个函数指针，只要让库正确的找到那个函数就 OK。大家把这个结构搞定后，基本就比交顺利了。那么，我们现在来看一个实际的例子。#include #include tRectangle MyRect;const tDisplay MyDisplay={sizeof(tDisplay), 0, 320, // LCD width 240, // LCD height LCDPixelDraw, (void*)0,LCDlineDrawH,// horizontal lineLCDlineDrawV,// vertical lineLCDRe...
