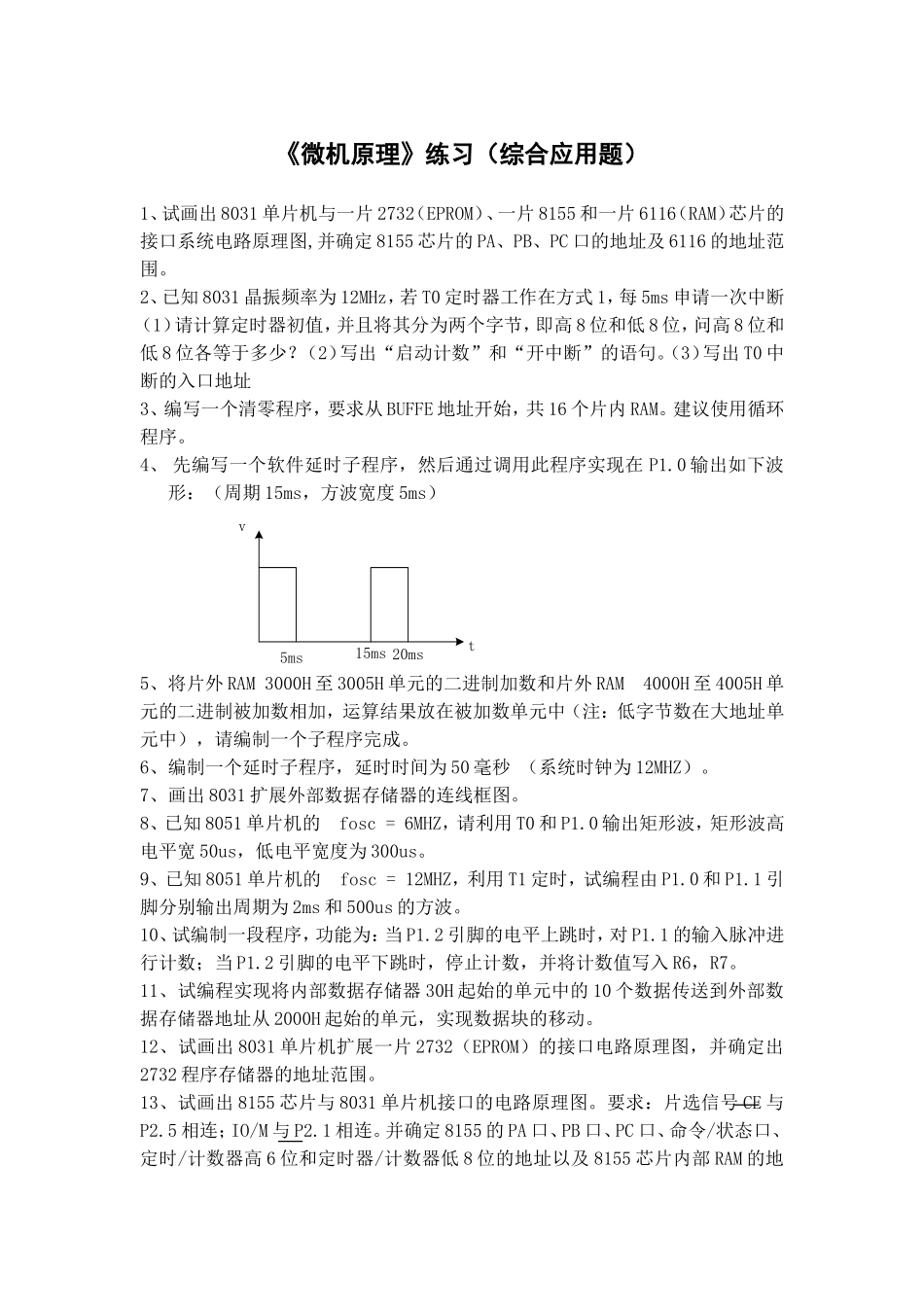

《微机原理》练习（综合应用题）1、试画出 8031 单片机与一片 2732（EPROM）、一片 8155 和一片 6116（RAM）芯片的接口系统电路原理图,并确定 8155 芯片的 PA、PB、PC 口的地址及 6116 的地址范围。2、已知 8031 晶振频率为 12MHz，若 T0 定时器工作在方式 1，每 5ms 申请一次中断（1）请计算定时器初值，并且将其分为两个字节，即高 8 位和低 8 位，问高 8 位和低 8 位各等于多少？（2）写出“启动计数”和“开中断”的语句。（3）写出 T0 中断的入口地址3、编写一个清零程序，要求从 BUFFE 地址开始，共 16 个片内 RAM。建议使用循环程序。4、 先编写一个软件延时子程序，然后通过调用此程序实现在 P1.0 输出如下波形：（周期 15ms，方波宽度 5ms）tv5ms15ms 20ms5、将片外 RAM 3000H 至 3005H 单元的二进制加数和片外 RAM 4000H 至 4005H 单元的二进制被加数相加，运算结果放在被加数单元中（注：低字节数在大地址单元中），请编制一个子程序完成。6、编制一个延时子程序，延时时间为 50 毫秒 （系统时钟为 12MHZ）。7、画出 8031 扩展外部数据存储器的连线框图。8、已知 8051 单片机的 fosc = 6MHZ，请利用 T0 和 P1.0 输出矩形波，矩形波高电平宽 50us，低电平宽度为 300us。9、已知 8051 单片机的 fosc = 12MHZ，利用 T1 定时，试编程由 P1.0 和 P1.1 引脚分别输出周期为 2ms 和 500us 的方波。10、试编制一段程序，功能为：当 P1.2 引脚的电平上跳时，对 P1.1 的输入脉冲进行计数；当 P1.2 引脚的电平下跳时，停止计数，并将计数值写入 R6，R7。11、试编程实现将内部数据存储器 30H 起始的单元中的 10 个数据传送到外部数据存储器地址从 2000H 起始的单元，实现数据块的移动。12、试画出 8031 单片机扩展一片 2732（EPROM）的接口电路原理图，并确定出2732 程序存储器的地址范围。 13、试画出 8155 芯片与 8031 单片机接口的电路原理图。要求：片选信号 CE 与P2.5 相连；IO/M 与 P2.1 相连。并确定 8155 的 PA 口、PB 口、PC 口、命令/状态口、定时/计数器高 6 位和定时器/计数器低 8 位的地址以及 8155 芯片内部 RAM 的地址范围。 14、设晶振为 6MHZ，8031 的定时器 T0 工作于定时器方式。试用方式 0 使 P1.0 口输出频率为 250HZ 的方波，请编制程序（要求：有定时器 T1 预置常数的计算过程...
