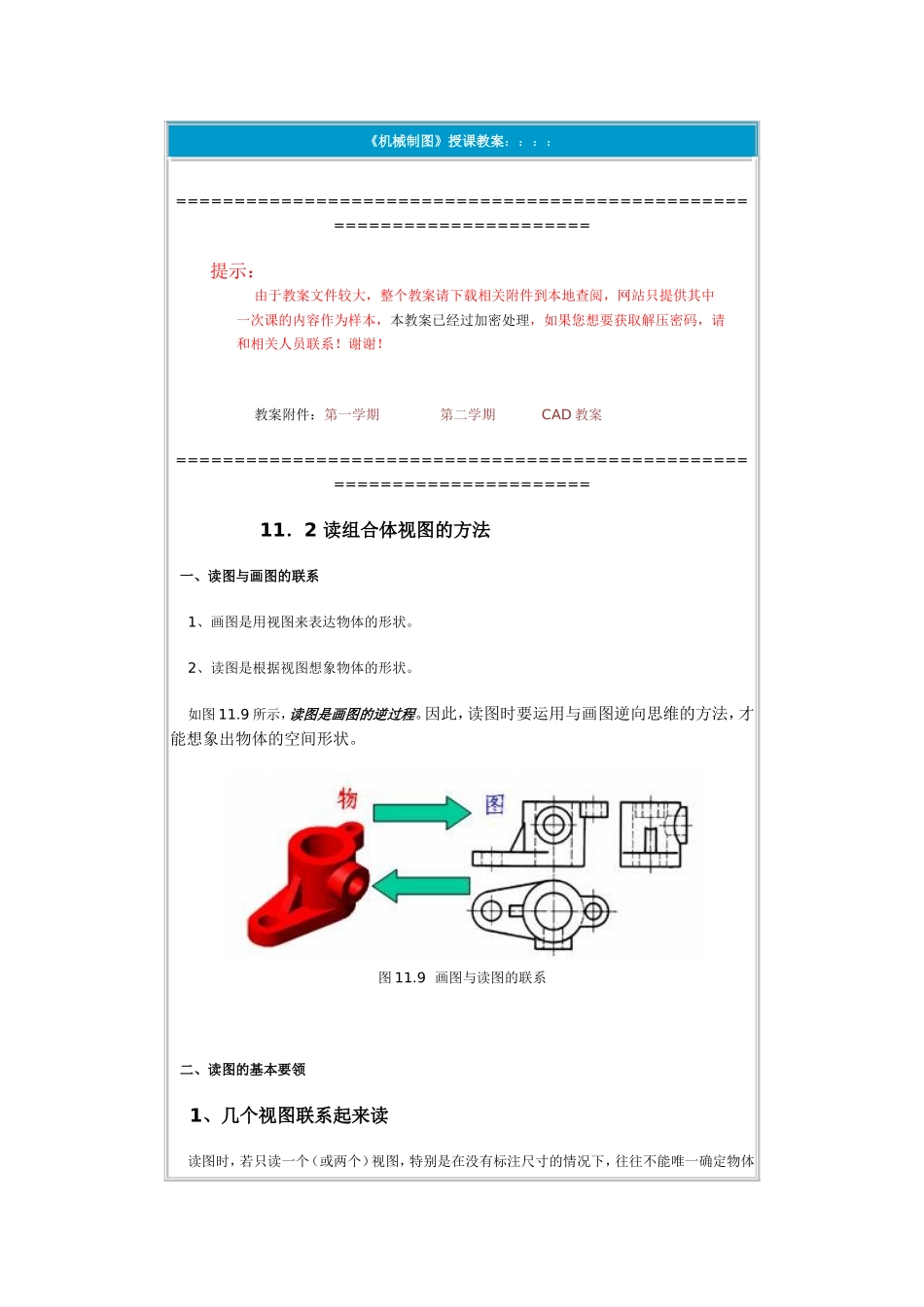

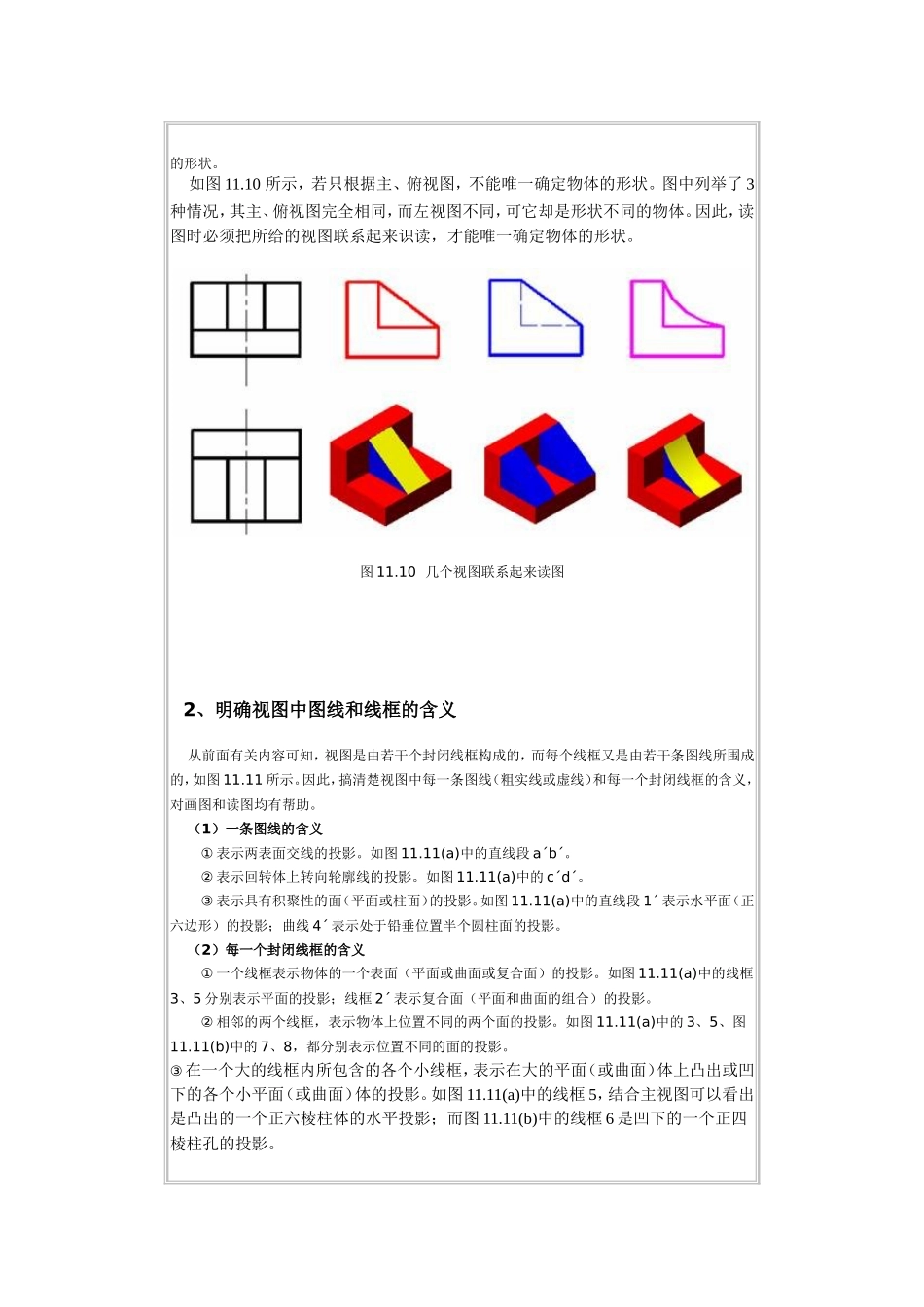

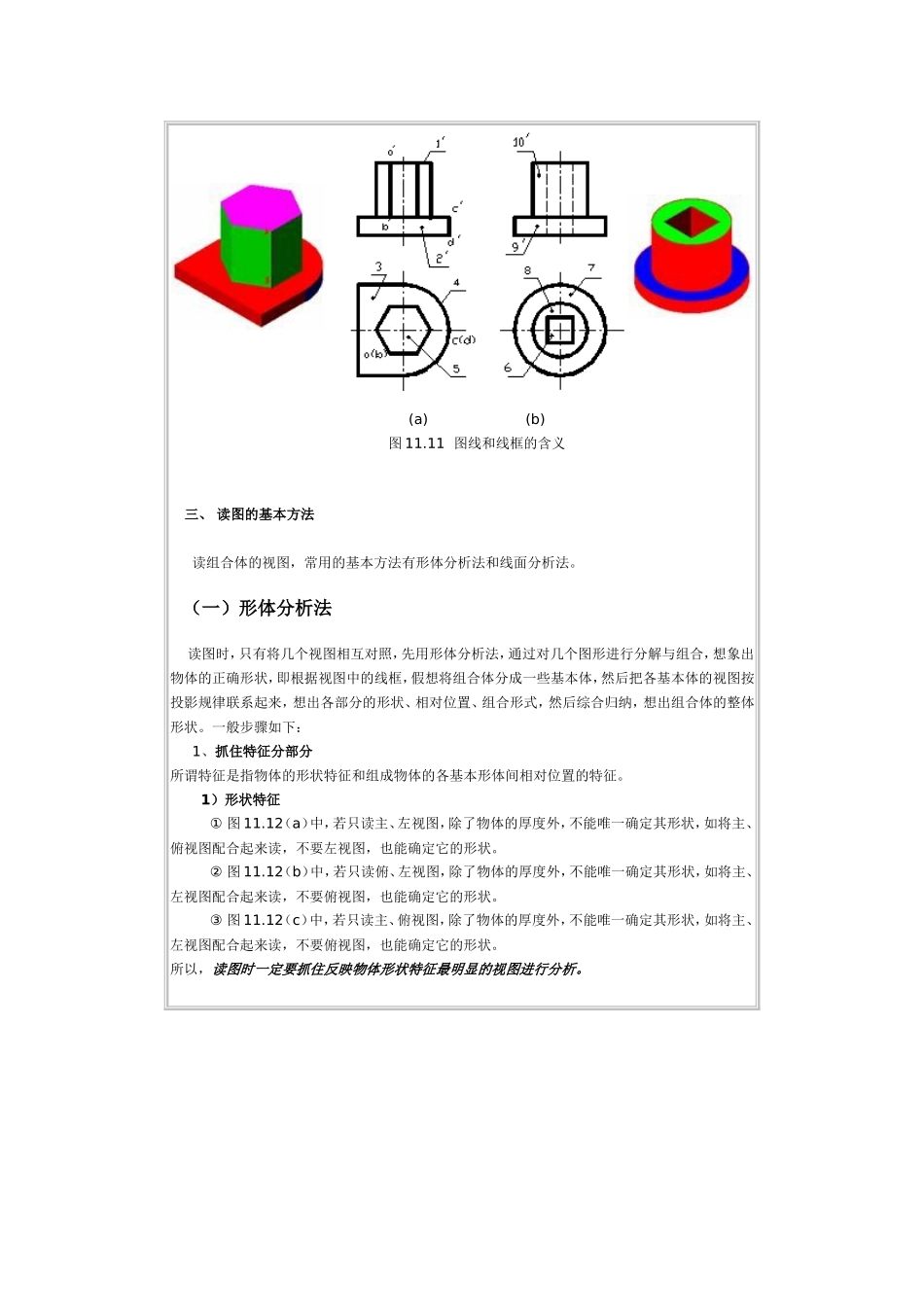

《机械制图》授课教案：：：：======================================================================= 提示： 由于教案文件较大，整个教案请下载相关附件到本地查阅，网站只提供其中 一次课的内容作为样本，本教案已经过加密处理，如果您想要获取解压密码，请 和相关人员联系！谢谢！ 教案附件：第一学期 第二学期 CAD 教案 ======================================================================= 11．2 读组合体视图的方法 一、读图与画图的联系 1、画图是用视图来表达物体的形状。 2、读图是根据视图想象物体的形状。 如图 11.9 所示，读图是画图的逆过程。因此，读图时要运用与画图逆向思维的方法，才能想象出物体的空间形状。 图 11.9 画图与读图的联系 二、读图的基本要领 1、几个视图联系起来读 读图时，若只读一个（或两个）视图，特别是在没有标注尺寸的情况下，往往不能唯一确定物体的形状。 如图 11.10 所示，若只根据主、俯视图，不能唯一确定物体的形状。图中列举了 3种情况，其主、俯视图完全相同，而左视图不同，可它却是形状不同的物体。因此，读图时必须把所给的视图联系起来识读，才能唯一确定物体的形状。 图 11.10 几个视图联系起来读图 2、明确视图中图线和线框的含义 从前面有关内容可知，视图是由若干个封闭线框构成的，而每个线框又是由若干条图线所围成的，如图 11.11 所示。因此，搞清楚视图中每一条图线（粗实线或虚线）和每一个封闭线框的含义，对画图和读图均有帮助。 （1）一条图线的含义 ① 表示两表面交线的投影。如图 11.11(a)中的直线段 aˊbˊ。 ② 表示回转体上转向轮廓线的投影。如图 11.11(a)中的 cˊdˊ。 ③ 表示具有积聚性的面（平面或柱面）的投影。如图 11.11(a)中的直线段 1ˊ 表示水平面（正六边形）的投影；曲线 4ˊ 表示处于铅垂位置半个圆柱面的投影。 （2）每一个封闭线框的含义 ① 一个线框表示物体的一个表面（平面或曲面或复合面）的投影。如图 11.11(a)中的线框3、5 分别表示平面的投影；线框 2ˊ 表示复合面（平面和曲面的组合）的投影。 ② 相邻的两个线框，表示物体上位置不同的两个面的投影。如图 11.11(a)中的 3、5、图11.11(b)中的 7、8，都分别表示位置不同的面的投影。 ③ 在一个大的线框内所包含的各个小线框，表示在大的平面（或曲面）体上凸出或凹下的各个小平面（或曲面）体的投影。如图 11.11(a)中的...
